Dana Gözü Rulmanları
Dana gözü rulmanları, teknik adıyla spherical plain bearings, yüksek yük altında çalışan bağlantı noktalarında açısal hareketi ve sınırlı eksen kaçıklığını karşılamak amacıyla kullanılan mafsallı rulmanlardır. İç bileziğin dış yüzeyi ile dış bileziğin iç yüzeyi küresel biçimde üretildiği için mil ve gövde arasında oluşabilecek hizalama farklılıklarına uyum sağlayabilir.
Bu özellikleri sayesinde dana gözü rulmanlar; hidrolik silindirler, iş makineleri, tarım makineleri, vinçler, presler, maden ekipmanları, çelik üretim tesisleri ve endüstriyel otomasyon sistemlerinde yaygın olarak kullanılır. Yüksek radyal yük taşıma kapasitesi, darbeli çalışma koşullarına uygunluğu ve salınım hareketlerindeki güvenilir performansı, bu rulmanları standart döner rulmanlardan ayırır.
Dana gözü rulmanların yapısını ve çalışma prensibini ayrıntılı olarak öğrenmek için Dana Gözü Rulman Nedir? rehberimizi inceleyebilirsiniz. Uygulamanız için uygun seri, ölçü ve yüzey çiftini belirlemek istiyorsanız Dana Gözü Rulman Nasıl Seçilir? yazımızdan yararlanabilirsiniz.
Dana Gözü Rulman Çeşitleri
Dana gözü rulmanlar; yük yönüne, iç bilezik genişliğine, yağlama yapısına, temas yüzeyine ve kullanım alanına göre farklı serilere ayrılır. En doğru rulmanın seçilebilmesi için yalnızca iç çap ve dış çap ölçülerine değil, rulmanın maruz kalacağı radyal ve eksenel yüklere, salınım açısına, çalışma sıcaklığına ve bakım imkânına da dikkat edilmelidir.

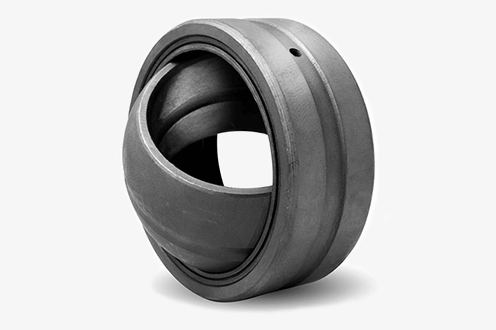

GE Serisi Dana Gözü Rulmanlar
GE serisi, en yaygın kullanılan radyal mafsallı rulman gruplarından biridir. Hidrolik silindirler, makine bağlantıları, iş makineleri ve endüstriyel mekanizmalarda tercih edilir. Seri içinde bakım gerektiren ve bakım gerektirmeyen farklı yüzey çiftleri bulunabilir.
Ölçüler, kullanım alanları ve seçim kriterleri için GE Serisi Dana Gözü Rulmanlar içeriğimizi inceleyebilirsiniz.
GEG Serisi Dana Gözü Rulmanlar
GEG serisi, genişletilmiş iç bilezik yapısıyla bağlantı noktalarında daha geniş temas yüzeyi ve uygun montaj desteği sunar. Özellikle hidrolik silindir gözlerinde ve ağır yük altında çalışan mafsal bağlantılarında kullanılır.
Serinin teknik özellikleri hakkında bilgi almak için GEG Serisi Dana Gözü Rulmanlar sayfamıza göz atabilirsiniz.
GEEW Serisi Dana Gözü Rulmanlar
GEEW serisi, her iki taraftan uzatılmış iç bilezik yapısına sahip mafsallı rulmanlardan oluşur. Bu tasarım, bazı bağlantı sistemlerinde ara parça ihtiyacını azaltabilir ve montaj sırasında daha dengeli bir oturma yüzeyi sağlayabilir.
Detaylı seri incelemesi için GEEW Serisi Dana Gözü Rulmanlar rehberimizi ziyaret edebilirsiniz.
GAC ve GACZ Serisi Açısal Mafsallı Rulmanlar
GAC ve GACZ serileri, radyal yüklerin yanında belirli yöndeki eksenel yükleri de karşılayabilen açısal temaslı mafsallı rulmanlardır. Eksenel yük kapasitesi gereken bağlantılarda, standart radyal GE serilerinden farklı olarak değerlendirilmelidir.

GAC Serisi Dana Gözü Rulmanlar
GACZ Serisi Dana Gözü Rulmanlar

İki rulman yapısı arasındaki temel farkları anlamak için Radyal Mafsallı Rulman ile Açısal Mafsallı Rulman Arasındaki Fark yazımızı inceleyebilirsiniz.
Bakım Gerektiren ve Bakım Gerektirmeyen Dana Gözü Rulmanlar
Dana gözü rulman seçiminde en önemli konulardan biri, temas yüzeyinin bakım gerektirip gerektirmediğidir. Çelik-çelik temas yüzeyine sahip modeller genellikle düzenli gresleme gerektirirken, PTFE astarlı modeller bakım gerektirmeyen uygulamalar için tasarlanır.
Bakım Gerektiren Modeller
Bakım gerektiren dana gözü rulmanlarda temas yüzeylerinin düzenli olarak uygun gresle yağlanması gerekir. Bu rulmanlar yüksek ve darbeli yüklerde güçlü performans sunabilir. Ancak gresleme aralığının çalışma ortamına uygun belirlenmemesi durumunda sürtünme, ısınma ve erken aşınma ortaya çıkabilir.
PTFE Astarlı Bakım Gerektirmeyen Modeller
PTFE veya kompozit astarlı modeller, harici yağlamanın zor olduğu, temiz çalışmanın gerektiği veya periyodik bakımın azaltılmak istendiği sistemlerde tercih edilir. Bu ürünlerde kullanılan astarın görevi ve çalışma yapısı hakkında daha fazla bilgi için Dana Gözü Rulmanlarda PTFE Astar Ne İşe Yarar? rehberimizi okuyabilirsiniz.
Çelik, bronz ve PTFE yüzey çiftlerini karşılaştırmak için Dana Gözü Rulmanlarda Çelik, Bronz ve PTFE Yüzey Karşılaştırması içeriğimizden yararlanabilirsiniz.
Dana Gözü Rulmanları Nerelerde Kullanılır?

Hidrolik ve pnömatik silindir bağlantılarında
Ekskavatör, yükleyici ve bekoloder mafsallarında
Tarım makineleri ve bağlantı ekipmanlarında
Vinç, kaldırma ve bom sistemlerinde
Pres ve kalıp makinelerinde
Konveyör ve malzeme taşıma sistemlerinde
Robotik ve endüstriyel otomasyon mekanizmalarında
Madencilik ve taş kırma ekipmanlarında
Demir-çelik tesislerindeki ağır hizmet bağlantılarında
Denizcilik ve enerji ekipmanlarında

Hidrolik uygulamalarda kullanılan mafsallar hakkında daha ayrıntılı bilgi için Hidrolik Silindirlerde Dana Gözü Rulmanlar rehberimizi inceleyebilirsiniz.
Dana Gözü Rulman Seçiminde Dikkat Edilecekler
Doğru rulman seçimi yapılırken aşağıdaki teknik kriterler birlikte değerlendirilmelidir:

Mil çapı ve rulman iç çapı
Dış çap ve gövde yuvası ölçüsü
Radyal ve eksenel yük miktarı
Statik ve dinamik yük koşulları
Salınım açısı ve hareket sıklığı
Çalışma sıcaklığı
Darbeli veya titreşimli çalışma
Toz, su, kimyasal ve korozyon riski
Yağlama ve bakım imkânı
Montaj toleransları

Seri işaretlerinin ne anlama geldiğini öğrenmek için GE, GEG, GAC, GACZ, PHS ve POS Kodları Nasıl Okunur? rehberimize göz atabilirsiniz. GE...ES ve GE...UK ürünleri arasındaki farklar için ise GE...ES ve GE...UK Serileri Arasındaki Farklar yazımızı inceleyebilirsiniz.

Dana Gözü Rulmanlarda Montaj, Bakım ve Arıza Kontrolü
Dana gözü rulmanların çalışma ömrü yalnızca ürün kalitesine bağlı değildir. Yanlış presleme, hatalı gövde toleransı, yetersiz yağlama, kirli çalışma ortamı ve yük kapasitesinin aşılması, kaliteli bir rulmanın dahi kısa sürede arızalanmasına neden olabilir.
Montaj sırasında kuvvetin doğru bilezik üzerinden uygulanması, rulmanın darbe almadan yuvasına yerleştirilmesi ve mafsalın çalışma açısının zorlanmaması gerekir. Ayrıntılı montaj adımlarını öğrenmek için Dana Gözü Rulman Montajı Nasıl Yapılır? rehberimizi inceleyebilirsiniz.
Dana Gözü Rulmanlarda Yağlama
Bakım gerektiren mafsallı rulmanlarda gres seçimi ve yağlama aralığı; yük, sıcaklık, hareket sıklığı ve çevresel şartlara göre belirlenmelidir. Yetersiz yağlama metal yüzeylerin doğrudan temas etmesine, aşırı yağlama ise sıcaklık artışına ve kir tutulumuna yol açabilir.
Doğru uygulama için Dana Gözü Rulmanlarda Yağlama Nasıl Yapılır? yazımızdan yararlanabilirsiniz.
Yük Kapasitesi ve Çalışma Ömrü
Dana gözü rulmanlar yüksek yük taşıyabilir; ancak katalogdaki statik veya dinamik yük değeri tek başına seçim için yeterli değildir. Yükün yönü, salınım açısı, hareket sıklığı, darbe katsayısı ve temas yüzeyi birlikte değerlendirilmelidir.
Teknik hesaplamalar hakkında bilgi almak için Dana Gözü Rulmanlarda Yük Kapasitesi Nasıl Hesaplanır? rehberimizi inceleyebilirsiniz.
Dana Gözü Rulmanlarda Yaygın Arıza Belirtileri
Rulmandan gelen ses, büyüyen çalışma boşluğu, düzensiz hareket, artan titreşim veya mafsal bağlantısındaki vuruntu, rulmanın kontrol edilmesi gerektiğini gösteren önemli belirtilerdir. Sorun erken tespit edilmezse pim, burç, gövde yatağı ve bağlantı kulağı gibi diğer parçalar da zarar görebilir.
Dana Gözü Rulman Ses Yapıyorsa
Gıcırdama çoğunlukla kuru çalışma, kirlenme veya yüzey hasarıyla ilişkilidir. Tıkırtı ve vuruntu ise aşınmaya bağlı boşluğa işaret edebilir. Ayrıntılı nedenler ve çözüm önerileri için Dana Gözü Rulman Ses Yapıyor içeriğimizi okuyabilirsiniz.
Mafsallı Rulman Boşluk Yaptıysa
İç ve dış bilezik arasındaki aşınma, PTFE astar kaybı, aşırı yük veya yanlış montaj zamanla çalışma boşluğunu artırabilir. Boşluk kontrolü ve değişim kriterleri hakkında Mafsallı Rulman Boşluk Yaptı rehberimizi inceleyebilirsiniz.
Dana Gözü Rulman Aşınması
Aşındırıcı parçacıklar, yetersiz yağlama, yorulma, korozyon ve PTFE astar kaybı farklı aşınma türlerinin oluşmasına yol açabilir. Aşınma biçimleri ve önleme yöntemleri için Dana Gözü Rulman Aşınması yazımıza göz atabilirsiniz.
Hidrolik Silindir Mafsalında Boşluk
Hidrolik silindir bağlantılarında boşluğun kaynağı yalnızca dana gözü rulman olmayabilir. Pim, burç, mafsal yatağı ve bağlantı kulağı da birlikte kontrol edilmelidir. Detaylı arıza kontrolü için Hidrolik Silindir Mafsalı Boşluk Yaptı rehberimizi inceleyebilirsiniz.
Spherical Plain Bearing Failure
İngilizce teknik terminolojiyle arıza türlerini, wear, corrosion, fatigue, misalignment ve PTFE liner damage gibi hasar nedenlerini incelemek için Spherical Plain Bearing Failure içeriğimizi ziyaret edebilirsiniz.
Markalara Göre Dana Gözü Rulmanlar
Dana gözü rulman seçiminde marka kadar ürünün orijinalliği, uygun seri, doğru ölçü ve uygulama şartlarına uygun yüzey çifti de önemlidir. Makparsan’da farklı üreticilere ait mafsallı rulman seçeneklerini inceleyebilir ve teknik ihtiyacınıza uygun ürün için destek alabilirsiniz.

SKF Dana Gözü Rulmanları
INA Dana Gözü Rulmanları
IKO Dana Gözü Rulmanları
NTN Dana Gözü Rulmanları
KOYO Dana Gözü Rulmanları
RBC Dana Gözü Rulmanları

Dana Gözü Rulman mı, Burç mu?
Düşük maliyetli ve sınırlı hareket yapan bazı bağlantılarda burçlar yeterli olabilir. Ancak açısal hareketin, eksen kaçıklığının veya yüksek yükün bulunduğu uygulamalarda dana gözü rulmanlar daha uygun bir çözüm sunabilir. İki ürün yapısını teknik açıdan karşılaştırmak için Dana Gözü Rulman mı Burç mu? rehberimizi inceleyebilirsiniz.
Sık Sorulan Sorular
Dana gözü rulman ile mafsallı rulman aynı ürün müdür?
Evet. Dana gözü rulman, küresel mafsallı rulmanlar için piyasada kullanılan yaygın isimlerden biridir. Teknik kaynaklarda spherical plain bearing olarak da adlandırılır.
Dana gözü rulman dönme hareketinde kullanılır mı?
Dana gözü rulmanlar temel olarak düşük hızlı salınım, açısal hareket ve hizalama farklılıklarını karşılamak için kullanılır. Yüksek devirli sürekli dönme uygulamaları için standart bilyalı veya makaralı rulmanlar daha uygun olabilir.
Bakım gerektirmeyen dana gözü rulman yağlanır mı?
PTFE veya kompozit astarlı bakım gerektirmeyen modeller normal çalışma koşullarında harici yağlama istemez. Üretici talimatı olmadan sonradan gres uygulanması kir tutulumunu artırabilir veya astarın çalışma özelliklerini olumsuz etkileyebilir.
Dana gözü rulmanda boşluk normal midir?
Üretim ve montaj toleranslarına bağlı çok düşük bir çalışma boşluğu bulunabilir. Ancak elle hissedilen oynama, vuruntu, tıkırtı veya konumlama kaybı aşınma belirtisi olabilir.
Dana gözü rulman seçerken yalnızca iç çap yeterli midir?
Hayır. İç çapın yanında dış çap, genişlik, yük kapasitesi, yüzey çifti, çalışma açısı, sıcaklık, yağlama imkânı ve ortam koşulları da dikkate alınmalıdır.
Makparsan Dana Gözü Rulman Çözümleri
Makparsan, farklı ölçü ve serilerde dana gözü rulman seçenekleriyle hidrolik sistemler, iş makineleri, tarım makineleri, otomasyon ekipmanları ve ağır sanayi uygulamalarına çözüm sunar. GE, GEG, GEEW, GAC ve GACZ serilerinin yanı sıra bakım gerektiren ve PTFE astarlı bakım gerektirmeyen modeller için ürün kodu, ölçü ve uygulama bilgilerini ileterek teknik destek alabilirsiniz.
Rod End ve bağlantı mafsallarını da incelemek için Dana Gözü Rulman ve Mafsallar üst kategorimizi ziyaret edebilirsiniz.
