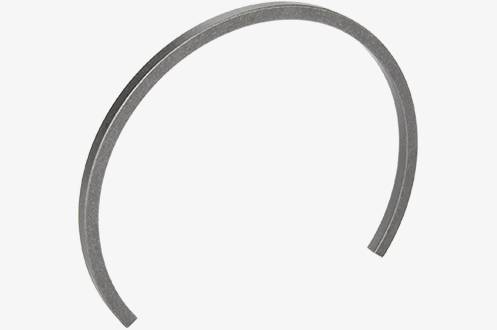

Tespit Bilezikleri

Tespit bilezikleri, rulmanların ve diğer makine
elemanlarının mil veya yatak üzerinde doğru konumda tutulmasına yardımcı
olan mekanik sabitleme elemanlarıdır. Özellikle eksenel hareketin
sınırlandırılması gereken rulman bağlantılarında yaygın olarak kullanılır.

Makparsan rulman aksesuarları
ürün grubunda farklı mil, yatak ve rulman ölçülerine uygun
tespit bileziklerini inceleyebilir, uygulamanız için
uygun ölçüyü belirleyebilirsiniz.

Tespit bileziklerinin yapısı, çeşitleri ve kullanım alanları hakkında
ayrıntılı bilgi için
Tespit Bileziği Nedir?
rehberimizi inceleyebilirsiniz.

Tespit Bileziği Nedir?

Tespit bileziği, rulmanların veya diğer makine
elemanlarının çalışma sırasında eksenel yönde hareket etmesini
sınırlandırmak ve belirlenen konumda tutulmasına yardımcı olmak amacıyla
kullanılan bağlantı elemanıdır.

Makine tasarımına bağlı olarak mil veya yatak üzerinde kullanılabilen
farklı tespit yöntemleri bulunur. Doğru tespit bileziğinin seçilmesi,
rulmanın çalışma konumunun korunması ve sistemin güvenilirliği açısından
önemlidir.

Temel çalışma prensibini ve çeşitlerini
Tespit Bileziği Nedir?
yazımızdan ayrıntılı olarak inceleyebilirsiniz.

Tespit Bilezikleri Ne İşe Yarar?

Rulmanlar çalışma sırasında yalnızca radyal değil, uygulamaya bağlı olarak
eksenel kuvvetlere de maruz kalabilir. Ayrıca titreşim, mil hareketleri ve
çalışma şartları nedeniyle rulmanın istenilen montaj konumundan uzaklaşması
istenmez.

Tespit bilezikleri bu noktada rulmanın veya ilgili makine elemanının
eksenel hareketini sınırlandırmak amacıyla kullanılır.

Başlıca görevleri şunlardır:

• Rulmanın eksenel hareketini sınırlandırmak


• Rulmanı mil veya yatak üzerinde belirlenen konumda tutmak


• Makine elemanlarının eksenel konumlandırılmasına yardımcı olmak


• Montajın daha kompakt şekilde yapılmasını sağlamak


• Uygun bağlantılarda omuz veya farklı sabitleme çözümlerine yardımcı olmak


• Bakım ve parça değişim işlemlerini kolaylaştırmak

Farklı uygulama örneklerini

Tespit Bileziği Kullanım Alanları

rehberimizden inceleyebilirsiniz.

Rulmanlarda Tespit Bileziği Kullanımı

Rulman montajında iç ve dış bileziklerin çalışma sırasında doğru konumda
kalması gerekir. Tasarıma bağlı olarak mil omuzları, yatak omuzları,
kilit somunları, tespit bilezikleri ve farklı bağlantı elemanlarından
yararlanılabilir.

Tespit bileziği kullanılan uygulamalarda bilezik, uygun kanal veya
bağlantı geometrisine yerleşerek rulmanın eksenel yöndeki hareketini
sınırlandırır.

Bu nedenle tespit bileziğinin yalnızca çapının değil; kullanılacağı
mil veya yuva ölçüsünün, kanal geometrisinin ve eksenel yükün
de dikkate alınması gerekir.

Tespit Bileziği Nerelerde Kullanılır?

Tespit bilezikleri yalnızca rulmanlarda değil, eksenel sabitleme gerektiren
çok sayıda makine ve mekanik sistemde kullanılabilir.

• Rulman yataklamaları


• Elektrik motorları


• Redüktörler


• Pompa sistemleri


• Konveyörler


• Dişli sistemleri


• Kasnak bağlantıları


• Tarım makineleri


• Otomotiv uygulamaları


• İş makineleri


• Endüstriyel fanlar


• Makine milleri ve aktarma sistemleri

Hangi uygulamada hangi tip bağlantının kullanıldığını öğrenmek için

Tespit Bileziği Kullanım Alanları

yazımıza göz atabilirsiniz.

Tespit Bileziği Ölçüleri

Tespit bileziği seçiminde ölçü uyumluluğu kritik öneme sahiptir.
Bileziğin kullanılacağı mil veya yuva çapıyla birlikte kanal ölçülerinin
de doğru olması gerekir.

Ürün tipine göre kontrol edilmesi gereken temel ölçüler arasında şunlar
bulunabilir:

• Mil veya yuva çapı


• Bilezik iç çapı


• Bilezik dış çapı


• Bilezik kalınlığı


• Kanal çapı


• Kanal genişliği


• Montaj boşluğu

Ölçülerin nasıl kontrol edilmesi gerektiğini

Tespit Bileziği Ölçüleri

rehberimizden inceleyebilirsiniz.

Tespit Bileziği Nasıl Seçilir?

Doğru tespit bileziğini seçerken yalnızca nominal çap değerine bakılması
yeterli değildir. Bileziğin kullanılacağı bağlantının geometrisi ve
çalışma koşulları birlikte değerlendirilmelidir.

Seçim sırasında özellikle şu kriterlere dikkat edilmelidir:

• Mil veya yuva çapı


• Kanal ölçüleri


• Sabitlemenin milde mi yoksa yuvada mı yapılacağı


• Taşınması gereken eksenel yük


• Çalışma devri


• Montaj alanı


• Çalışma sıcaklığı


• Korozyon ve çevre şartları

Yanlış ölçüde bir bilezik kullanılması parçanın kanala doğru
oturmamasına veya eksenel sabitlemenin yeterli olmamasına neden olabilir.

Tespit Bileziği Nasıl Takılır?

Tespit bileziğinin montaj yöntemi ürünün tasarımına göre değişebilir.
Montajdan önce mil veya yuva üzerindeki kanal temizlenmeli ve hasar
açısından kontrol edilmelidir.

Bilezik uygun montaj ekipmanı kullanılarak kontrollü şekilde
yerleştirilmeli ve montaj tamamlandıktan sonra kanalına tam olarak
oturduğu kontrol edilmelidir.

Bileziğin yalnızca bir bölümünün kanala oturması güvenli bir bağlantı
oluşturmaz ve çalışma sırasında bileziğin yerinden çıkmasına neden
olabilir.

Adım adım montaj bilgileri için

Tespit Bileziği Nasıl Takılır?

rehberimizi inceleyebilirsiniz.

Tespit Bileziği ile Segman Arasındaki Fark Nedir?

Piyasada tespit bileziği ve segman ifadeleri zaman zaman birbirinin yerine
kullanılabilse de ürünün tasarımına ve uygulamaya göre farklı sabitleme
elemanları söz konusu olabilir.

Özellikle DIN 471 mil segmanları ve
DIN 472 delik segmanları, mil veya yuva üzerinde açılmış
kanallara yerleşerek makine elemanlarının eksenel hareketini sınırlandıran
yaygın bağlantı elemanlarıdır.

Ürün seçiminde yalnızca piyasadaki isimlendirmeye göre hareket etmek yerine
parçanın teknik ölçüsü, standardı ve kullanılacağı bağlantı kontrol
edilmelidir.

Tespit Bileziği ile Kilit Pulu Aynı Şey midir?

Hayır. Tespit bileziği ile kilit pulu
farklı çalışma prensiplerine sahip bağlantı elemanlarıdır.

Tespit bileziği genellikle bir makine elemanının eksenel hareketini
sınırlandırırken kilit pulu, uygun kilit somununun dönmesini engellemek
amacıyla kullanılır.

Kilit pullarının çalışma sistemini

Kilit Pulu Nasıl Çalışır?

yazımızdan inceleyebilirsiniz.

Tespit Bileziği ile Kilit Somunu Arasındaki Fark

Her iki ürün de eksenel konumlandırma sistemlerinde görev alabilse de
çalışma prensipleri farklıdır.

Kilit somunu mil veya manşon üzerindeki dişe vidalanarak
bağlantıyı sıkıştırır ve sabitler. Tespit bileziği ise
ürün tipine göre uygun kanal veya bağlantı geometrisi üzerinden eksenel
hareketi sınırlandırır.

Kilit somunlarının çeşitleri ve kullanım alanları hakkında

Kilit Somunu Nedir?

rehberimizden bilgi alabilirsiniz.

Tespit Bileziği Montajında Yapılan Hatalar

Yanlış ölçü veya hatalı montaj tespit bileziğinin görevini yerine
getirememesine neden olabilir. Sık karşılaşılan hatalar şunlardır:

• Mil veya yuva çapına uygun olmayan bilezik kullanılması


• Yanlış kanal ölçüsü


• Bileziğin kanala tam oturtulmaması


• Montaj sırasında bileziğin aşırı deforme edilmesi


• Hasarlı veya aşınmış bileziğin tekrar kullanılması


• Kanal yüzeyindeki çapakların temizlenmemesi


• Uygulamaya uygun olmayan ürün tipinin seçilmesi


• Eksenel yük kapasitesinin dikkate alınmaması

Tespit Bileziği Ne Zaman Değiştirilmelidir?

Bakım sırasında sökülen tespit bilezikleri yeniden kullanılmadan önce
dikkatle kontrol edilmelidir. Bilezikte kalıcı deformasyon, çatlak,
korozyon, aşınma veya geometrik bozulma bulunuyorsa ürün değiştirilmelidir.

Ayrıca bilezik kanal içerisinde gerekli sıkılığı sağlayamıyorsa yalnızca
bilezik değil, mil veya yuva üzerindeki kanal da aşınma açısından kontrol
edilmelidir.

Doğru Tespit Bileziği Nasıl Belirlenir?

Doğru ürünün belirlenebilmesi için öncelikle tespit bileziğinin kullanılacağı
mil veya yuva ölçüsü bilinmelidir. Ardından kanal ölçüsü, bilezik tipi ve
uygulamanın eksenel yük şartları kontrol edilmelidir.

Özellikle mevcut bir bileziğin değiştirileceği uygulamalarda yalnızca eski
parçanın dış çapının ölçülmesi yeterli değildir. Mil veya yuva çapının ve
kanal geometrisinin de ölçülmesi doğru ürün seçimini kolaylaştırır.

Makparsan
tespit bilezikleri
kategorisinde farklı ölçü ve uygulamalara yönelik ürünleri inceleyebilir;
diğer bağlantı elemanları için
rulman aksesuarları
kategorimize göz atabilirsiniz.
