Oynak masuralı rulmanlar; iki sıra fıçı biçimli
makaraya ve küresel biçimde işlenmiş ortak bir dış bilezik yuvarlanma
yoluna sahip ağır hizmet rulmanlarıdır. Kendinden hizalanabilen yapıları
sayesinde mil eğilmelerini ve yatak yuvasındaki belirli seviyedeki
eksen kaçıklıklarını tolere edebilirler.


Çok yüksek radyal yüklerin yanında her iki yöndeki eksenel yükleri de
taşıyabilen oynak masuralı rulmanlar; madencilik, çimento, demir-çelik,
konveyör, kırıcı, titreşimli elek, kağıt ve ağır sanayi uygulamalarında
yaygın olarak kullanılır.

Oynak Masuralı Rulman Seçerken Nelere Dikkat Edilmelidir?

Rulmanın iç çapı, dış çapı ve genişliği
21300, 22200, 22300, 23000, 23100, 23200 veya 24000 serisi
Radyal ve eksenel yük miktarı
Mil eğilmesi ve hizalama hatası ihtimali
Silindirik veya konik delik yapısı
Adaptör veya sökme manşonu ihtiyacı
Normal, C3 veya C4 iç boşluk sınıfı
W33 yağlama kanalı ve deliklerinin bulunup bulunmadığı
Kafes malzemesi ve rulman ek kodları
Normal ve maksimum çalışma devri
Yağlama yöntemi ve çalışma sıcaklığı


Oynak masuralı rulman seçiminde yalnızca ölçülerin aynı olması yeterli
değildir. İç delik yapısı, boşluk sınıfı, yağlama kanalı, kafes tipi
ve yük kapasitesi de mevcut uygulamayla uyumlu olmalıdır.


Aradığınız oynak masuralı rulmanın tam kodunu, ölçülerini veya
kullanılacağı makinenin bilgilerini bize ileterek uygun ürün
seçenekleri hakkında teknik destek alabilirsiniz.


Ürün seçimi için Makparsan ile iletişime geçin

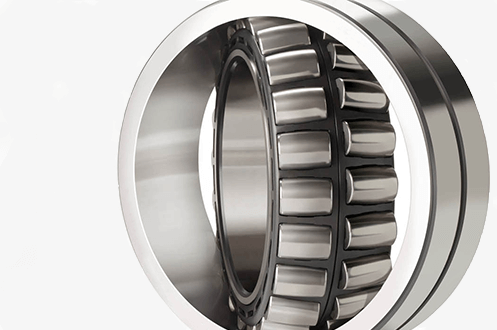

Oynak masuralı rulmanlar, iç bilezik üzerinde iki ayrı yuvarlanma
yoluna, iki sıra fıçı biçimli makaraya ve küresel biçimde işlenmiş
ortak bir dış bilezik yoluna sahip makaralı rulmanlardır.


Küresel dış bilezik yolu, iç bilezik ve makara grubunun dış bileziğe
göre belirli bir açı içerisinde hareket etmesine imkân verir. Böylece
mil ile yatak yuvası arasındaki küçük hizalama farklılıkları rulmana
aşırı kenar yükü oluşturmadan karşılanabilir.


İki sıra makara ve geniş temas yüzeyleri sayesinde çok yüksek radyal
yükleri taşıyabilirler. İç tasarımlarına bağlı olarak her iki yöndeki
önemli eksenel yükleri de karşılayabilirler.


Yapıları, avantajları ve kullanım alanları hakkında ayrıntılı bilgi için

Oynak Makaralı Rulman Nedir?

başlıklı rehberimizi inceleyebilirsiniz.



Oynak Masuralı Rulman Nasıl Çalışır?

Mil döndüğünde rulmanın iç bileziği de mil ile birlikte hareket eder.
İç ve dış bilezikler arasında bulunan iki sıra makara, yuvarlanma
yolları üzerinde dönerek yükün taşınmasını sağlar.


Fıçı biçimli makaralar, dış bileziğin küresel yuvarlanma yoluna uyum
sağlar. Mil hafifçe eğildiğinde veya yatak yuvaları tam olarak aynı
eksende olmadığında iç bilezik ve makara grubu kendisini çalışma
eksenine göre hizalayabilir.


Bu özellik rulmanın montaj hatalarına tamamen duyarsız olduğu anlamına
gelmez. Aşırı eksen kaçıklığı, yanlış yataklama veya yüksek mil eğriliği
rulman sıcaklığını ve kenar yüklerini artırabilir.



Oynak Masuralı Rulmanların Avantajları

Çok yüksek radyal yükleri taşıyabilir.
Her iki yöndeki eksenel yükleri karşılayabilir.
Kendinden hizalanabilen bir yapıya sahiptir.
Mil eğilmelerini belirli seviyede tolere edebilir.
Yataklama kaçıklıklarının etkisini azaltabilir.
Darbe ve titreşimli yüklere dayanıklı olabilir.
Ağır sanayi şartlarına uygun modelleri bulunur.
Silindirik ve konik delikli seçenekleri vardır.
Adaptör ve sökme manşonlarıyla kullanılabilir.
Farklı iç boşluk, kafes ve yağlama seçenekleri üretilebilir.



Oynak Masuralı Rulmanlar Nerelerde Kullanılır?

Madencilik makineleri
Taş kırma ve eleme tesisleri
Titreşimli elekler
Çimento fabrikaları
Demir-çelik fabrikaları
Hadde makineleri
Konveyör tamburları ve tahrik sistemleri
Kağıt ve selüloz makineleri
Endüstriyel redüktörler
Büyük fan ve havalandırma sistemleri
Vinç ve kaldırma ekipmanları
Denizcilik ve gemi makineleri
Rüzgâr türbinleri
Tarım ve ormancılık makineleri
Ağır hizmet tipi pompalar


Konveyör uygulamalarında doğru rulman seçimi hakkında bilgi için

Konveyör Rulmanları

başlıklı içeriğimizi inceleyebilirsiniz.


Tarım ekipmanlarındaki kullanım şartları için

Tarım Makinelerinde Rulmanlar

yazımızdan yararlanabilirsiniz.



Oynak Masuralı Rulman Serileri

Oynak masuralı rulmanlar farklı dış çap, genişlik ve yük kapasitesine
sahip çeşitli boyut serileri altında üretilir.




Seri
Genel yapı
Öne çıkan özellik
Genel kullanım




21300 Serisi
Orta kesitli
Yük ve devir arasında denge
Genel endüstriyel makineler


22200 Serisi
Kompakt ve yaygın
Dar montaj alanında yüksek yük
Konveyör, fan ve redüktörler


22300 Serisi
Daha geniş ve güçlü
Yüksek radyal yük ve darbe dayanımı
Titreşimli elek ve kırıcılar


23000 Serisi
İnce ve kompakt
Yüksek yük kapasitesine göre dar kesit
Yer sınırlaması bulunan ağır sistemler


23100 Serisi
Orta genişlikte
Yük kapasitesi ve kompaktlık dengesi
Kağıt, çimento ve ağır sanayi


23200 Serisi
Geniş ve yüksek kapasiteli
Çok yüksek radyal yük kapasitesi
Madencilik ve ağır makineler


24000 Serisi
Uzun ve dar dış çaplı
Dar dış çapta yüksek yük kapasitesi
Kağıt makineleri ve uzun miller


24100 Serisi
Daha güçlü uzun kesit
Yüksek radyal ve eksenel kapasite
Ağır sanayi ve sürekli üretim hatları




Aynı iç çapa sahip farklı seri rulmanların dış çapı, genişliği,
yük kapasitesi ve devir sınırı farklı olabilir. Seri değişikliği
yapılmadan önce üretici katalogları kontrol edilmelidir.



22200 Serisi Oynak Masuralı Rulmanlar

22200 serisi oynak masuralı rulmanlar, kompakt dış ölçüler ile yüksek
yük kapasitesi arasında dengeli bir yapı sunar. Bu nedenle genel
endüstriyel makinelerde sık karşılaşılan serilerden biridir.


Konveyör sistemleri, fanlar, redüktörler, pompalar ve orta-ağır hizmet
makinelerinde kullanılabilir. Silindirik veya konik delikli seçenekleri
bulunabilir.



22300 Serisi Oynak Masuralı Rulmanlar

22300 serisi rulmanlar, daha geniş kesitleri ve güçlü makara yapıları
sayesinde ağır radyal ve darbe yüklerinin bulunduğu uygulamalara uygundur.


Titreşimli elekler, taş kırıcılar, madencilik makineleri, çimento
ekipmanları ve ağır konveyörlerde tercih edilebilirler.


Bu seride doğru iç boşluk ve yağlama seçimi özellikle önemlidir.
Titreşimli makinelerde çalışma şartları normal makinelerden daha
ağır olabilir.



23000, 23100 ve 23200 Serileri

23000 serisi daha kompakt kesit sunarken 23100 serisi yük kapasitesi
ile montaj alanı arasında dengeli bir çözüm sağlar. 23200 serisi ise
aynı mil çapında daha geniş ve yüksek kapasiteli bir yapı sunabilir.




Özellik
23000 Serisi
23100 Serisi
23200 Serisi




Kesit yapısı
Daha ince
Orta
Daha geniş


Yer tasarrufu
Yüksek
Orta
Daha sınırlı


Radyal yük kapasitesi
Yüksek
Daha yüksek
Çok yüksek


Genel tercih nedeni
Kompaktlık
Dengeli yapı
Ağır yük





24000 ve 24100 Serisi Oynak Masuralı Rulmanlar

24000 ve 24100 serileri, dış çapın sınırlı tutulduğu ancak yüksek yük
kapasitesinin gerekli olduğu uygulamalarda kullanılabilen uzun kesitli
oynak masuralı rulmanlardır.


Özellikle kağıt makineleri, uzun miller, merdaneler ve sürekli çalışan
ağır üretim sistemlerinde tercih edilebilirler.


Uzun kesitleri sayesinde fazla sayıda veya daha büyük makaralar
içerebilirler. Bu durum yük kapasitesini artırırken montaj genişliği
ihtiyacını da yükseltir.



Silindirik ve Konik Delikli Oynak Masuralı Rulmanlar

Oynak masuralı rulmanlar silindirik veya konik iç delikli olarak
üretilebilir. Silindirik delikli modeller doğrudan uygun çaplı bir
mile monte edilir.


Konik delikli modellerin kodunda çoğunlukla K veya
K30 eki bulunur. Bu rulmanlar konik bir mile doğrudan
ya da adaptör veya sökme manşonuyla silindirik bir mile monte edilebilir.




Delik tipi
Kod örneği
Montaj yöntemi
Öne çıkan özellik




Silindirik delik
22220
Doğrudan mile montaj
Basit ve yaygın kullanım


Konik delik
22220 K
Konik mil veya adaptör manşonu
Montaj ve boşluk ayarı kolaylığı


1:30 konik delik
24040 K30
Uygun konik mil veya manşon
Büyük ve uzun kesitli seriler





Adaptör Manşonu ile Montaj

Adaptör manşonu, konik delikli oynak masuralı rulmanın düz bir mile
monte edilmesini sağlayan bağlantı elemanıdır. Manşon, somun ve kilit
pulu ile birlikte kullanılır.


Somun sıkıldıkça rulman konik manşon üzerinde ilerler ve iç bilezik
genişleyerek mile sıkıca oturur. Bu ilerleme sırasında rulmanın radyal
iç boşluğu azalır.


Rulmanın gereğinden fazla ilerletilmesi iç boşluğun aşırı azalmasına,
sıcaklığın yükselmesine ve rulmanın sıkışmasına neden olabilir. Montaj
üreticinin boşluk azalması veya eksenel ilerleme değerlerine göre yapılmalıdır.



Sökme Manşonu Nedir?

Sökme manşonu, konik delikli rulmanların omuzlu veya kademeli millere
monte edilmesinde kullanılan özel bir manşon türüdür.


Büyük rulmanların montaj ve sökümünde hidrolik somun veya yağ basıncı
yöntemleriyle birlikte kullanılabilir. Bu yöntemler montaj kuvvetini
azaltarak rulmanın ve milin zarar görmesini önlemeye yardımcı olur.



Oynak Masuralı Rulman Hangi Yükleri Taşır?

Oynak masuralı rulmanlar çok yüksek radyal yükleri taşımak için
tasarlanmıştır. İki sıra makara, yükün rulman içerisinde geniş bir
alana dağıtılmasına yardımcı olur.


İç geometrileri sayesinde her iki yöndeki eksenel yükleri de
karşılayabilirler. Bununla birlikte gerçek eksenel yük kapasitesi
rulman serisine, temas açısına ve çalışma koşullarına bağlıdır.


Radyal kuvvetler hakkında ayrıntılı bilgi için

Radyal Yük Nedir?

başlıklı rehberimizi inceleyebilirsiniz.


Mil doğrultusunda oluşan kuvvetler için

Eksenel Aksiyel Yük Nedir?

yazımızdan yararlanabilirsiniz.


Radyal ve eksenel yüklerin birlikte bulunduğu uygulamalar için

Kombine Yük Nedir?

içeriğimizi inceleyebilirsiniz.



Oynak Masuralı ve Silindirik Masuralı Rulman Arasındaki Fark



Özellik
Oynak masuralı rulman
Silindirik masuralı rulman




Makara yapısı
Fıçı biçimli
Silindirik


Radyal yük kapasitesi
Çok yüksek
Çok yüksek


Eksenel yük kapasitesi
Her iki yönde yüksek olabilir
Tipine göre sınırlı


Hizalama hatası
Tolere edebilir
Hassastır


Devir kapasitesi
Orta
Genellikle daha yüksek


Genel kullanım
Ağır yük ve eksen kaçıklığı
Yüksek rijitlik ve devir




Ayrıntılı karşılaştırma için

Oynak Makaralı Rulman ile Silindirik Makaralı Rulman Arasındaki Farklar

başlıklı yazımızı inceleyebilirsiniz.



Oynak Masuralı ve Oynak Bilyalı Rulman Arasındaki Fark



Özellik
Oynak masuralı rulman
Oynak bilyalı rulman




Yuvarlanma elemanı
Fıçı biçimli makara
Bilya


Yük kapasitesi
Çok yüksek
Düşük ve orta


Eksenel yük
Yüksek olabilir
Daha sınırlıdır


Devir kapasitesi
Daha düşük
Daha yüksek


Ağır sanayi kullanımı
Çok yaygın
Daha sınırlı


Genel tercih nedeni
Ağır yük ve darbe
Hafif yük ve yüksek devir





Oynak Masuralı Rulmanlarda C3 ve C4 Boşluk

Rulman iç boşluğu, iç ve dış bileziklerin birbirlerine göre sahip
olduğu toplam hareket miktarını ifade eder. Oynak masuralı rulmanlar
normal boşluğun yanında C3 ve C4 gibi artırılmış boşluk seçenekleriyle
üretilebilir.


Sıkı geçme, yüksek sıcaklık ve konik delikli rulmanın manşon üzerinde
ilerletilmesi çalışma boşluğunu azaltabilir. Bu koşullarda artırılmış
boşluk gerekebilir.


Gereğinden fazla boşluk ise titreşim, ses, düzensiz makara yüklenmesi
ve erken yuvarlanma yolu hasarı oluşturabilir. C3 veya C4 seçimi yalnızca
rulmanın ağır hizmette çalışmasına bakılarak yapılmamalıdır.


Artırılmış boşluk sınıfları hakkında bilgi için

C3 Boşluklu Rulman Nedir?

başlıklı rehberimizi inceleyebilirsiniz.



W33 Kodu Ne Anlama Gelir?

W33 eki, birçok oynak masuralı rulmanda dış bilezik üzerinde yağlama
kanalı ve yağ giriş delikleri bulunduğunu ifade eder.


Bu yapı, rulmanın yatak gövdesi üzerinden yeniden yağlanmasını
kolaylaştırabilir. Özellikle büyük rulmanlarda ve sürekli çalışan
ağır sanayi makinelerinde düzenli yağlama açısından avantaj sağlar.


W33 kodunun ayrıntıları ve yağlama deliği sayısı üreticiye göre
doğrulanmalıdır. Yatak gövdesindeki yağ kanalının rulmandaki deliklerle
uyumlu olması gerekir.



K, C3 ve W33 Kodları Birlikte Ne Anlama Gelir?

Oynak masuralı rulmanların kodunda birden fazla ek özellik birlikte
bulunabilir. Örneğin 22220 K C3 W33 kodunda:


22220 temel rulman serisi ve ölçüsünü,
K konik iç deliği,
C3 normalden yüksek iç boşluğu,
W33 dış bilezikte yağ kanalı ve deliklerini belirtir.


Kod anlamları üreticiye göre küçük farklılıklar gösterebilir. Ürün
seçerken rulman üzerindeki bütün harf ve rakamlar birlikte değerlendirilmelidir.


Genel rulman kodlama sistemi için

Rulman Kodları Ne Anlama Gelir?

başlıklı içeriğimizi inceleyebilirsiniz.



Oynak Masuralı Rulman Ölçüsü Nasıl Belirlenir?

Rulmanın iç çapını ölçün.
Dış çapını belirleyin.
Toplam genişliğini kontrol edin.
Rulman seri numarasını belirleyin.
Silindirik veya konik delik yapısını kontrol edin.
Adaptör veya sökme manşonu bulunup bulunmadığını belirleyin.
C3, C4, K, K30 ve W33 eklerini kaydedin.
Ölçü ve kodları üretici kataloğuyla karşılaştırın.


Ölçülerin nasıl okunacağı hakkında ayrıntılı bilgi için

Rulman Ölçüleri Nasıl Okunur?

başlıklı rehberimizi inceleyebilirsiniz.


Önemli: Yalnızca iç çapı aynı olan iki oynak masuralı
rulman birbirinin yerine kullanılamaz. Seri, dış çap, genişlik, boşluk,
delik yapısı ve yük kapasitesi de uyumlu olmalıdır.



Oynak Masuralı Rulman Nasıl Seçilir?

Radyal ve eksenel yükleri belirleyin.
Darbe ve titreşim yüklerini değerlendirin.
Mil eğilmesi ve hizalama hatası ihtimalini kontrol edin.
Makinenin normal ve maksimum devrini belirleyin.
Uygun rulman serisini ve kesit ölçüsünü seçin.
Silindirik veya konik delik ihtiyacını belirleyin.
Adaptör veya sökme manşonu seçimini yapın.
Normal, C3 veya C4 iç boşluğu değerlendirin.
W33 yağlama özelliğinin gerekli olup olmadığını belirleyin.
Üretici kataloglarındaki yük ve devir değerlerini karşılaştırın.


Genel ürün seçim kriterleri için

Hangi Rulmanı Seçmeliyim?

başlıklı rehberimizi inceleyebilirsiniz.



Oynak Masuralı Rulmanların Montajı

Mil, yatak yuvası ve rulman yüzeyleri temizlenmelidir.
Montaj kuvveti sıkı geçen bileziğe uygulanmalıdır.
Kuvvet makaralar üzerinden aktarılmamalıdır.
Rulmana doğrudan çekiçle vurulmamalıdır.
Büyük rulmanlarda kontrollü ısıtma veya hidrolik ekipman kullanılmalıdır.
Konik delikli rulmanlarda iç boşluk azalması ölçülmelidir.
Adaptör manşonu somunu üretici değerine göre sıkılmalıdır.
Rulman yatağa eğik biçimde yerleştirilmemelidir.
Montaj sonrası dönme direnci ve boşluk kontrol edilmelidir.
İlk çalıştırmada sıcaklık, ses ve titreşim takip edilmelidir.


Doğru montaj yöntemleri hakkında ayrıntılı bilgi için

Rulman Montajı Nasıl Yapılır?

başlıklı rehberimizi inceleyebilirsiniz.


Mil ve yatak toleranslarını belirlemek için

Rulman Montajında Geçme Türleri Nelerdir?

yazımızdan yararlanabilirsiniz.



Konik Delikli Rulman Montajında Boşluk Kontrolü

Konik delikli rulman manşon veya konik mil üzerinde ilerledikçe iç
bilezik genişler ve radyal iç boşluk azalır.


Boşluk azalması, uygun kalınlıktaki sentil çakılar makara ile dış
bilezik arasına yerleştirilerek kontrol edilebilir. Büyük rulmanlarda
eksenel ilerleme veya hidrolik basınç yöntemi de kullanılabilir.


Ölçüm yöntemi ve hedef boşluk değeri üretici tablosundan alınmalıdır.
Tahmini sıkma işlemi rulmanın aşırı yüklenmesine neden olabilir.



Oynak Masuralı Rulmanlarda Yağlama

Oynak masuralı rulmanlar uygulamaya göre gres veya yağ ile yağlanabilir.
Yağlayıcı seçimi; yük, devir, çalışma sıcaklığı, titreşim ve çevresel
koşullara göre yapılmalıdır.


Ağır yük ve düşük-orta devir uygulamalarında yüksek yük taşıma
kabiliyetine sahip uygun kıvamda gres kullanılabilir. Yüksek sıcaklık
veya sürekli çalışma bulunan sistemlerde sirkülasyonlu yağlama
değerlendirilebilir.


Fazla gres çalışma sıcaklığını yükseltebilir. Yetersiz yağlama ise
makara ve yuvarlanma yollarında aşınma, sıvanma ve yüzey yorulmasına
neden olabilir.


Uygun yağlayıcı seçimi için

Rulman Gresi Nasıl Seçilir?

başlıklı rehberimizi inceleyebilirsiniz.



Oynak Masuralı Rulman Neden Isınır?

Konik delikli rulmanın gereğinden fazla sıkılması
Uygun olmayan iç boşluk seçimi
Mil veya yatak yuvasının aşırı sıkı geçmesi
Rulmanın kapasitesinin üzerinde yüklenmesi
Fazla veya yetersiz yağlama
Uygun olmayan yağlayıcı viskozitesi
Çalışma devrinin sınır değeri aşması
Aşırı hizalama hatası veya mil eğriliği
Adaptör manşonunun yanlış monte edilmesi
Makara, kafes veya yuvarlanma yolu hasarı


Rulman sıcaklık artışının diğer nedenleri için

Rulman Neden Isınır?

başlıklı içeriğimizi inceleyebilirsiniz.



Oynak Masuralı Rulman Neden Ses Yapar?

Makara ve yuvarlanma yollarında yüzey hasarı
Fazla veya yetersiz iç boşluk
Kirlenmiş ya da özelliğini kaybetmiş yağlayıcı
Aşırı yük ve darbe
Kafes hasarı
Gevşek adaptör manşonu
Mil veya yatak yuvasındaki aşınma
Aşırı hizalama hatası
Yetersiz yağlama
Rulmanın kullanım ömrünü tamamlaması


Ses ve titreşim nedenleri hakkında daha fazla bilgi için

Rulman Neden Ses Yapar?

başlıklı rehberimizi inceleyebilirsiniz.



Oynak Masuralı Rulman Seçiminde Sık Yapılan Hatalar

Yalnızca rulmanın iç çapına göre seçim yapılması
22200, 22300 ve 23200 serilerinin aynı kabul edilmesi
Silindirik ve konik delikli modellerin karıştırılması
K ve K30 koniklik oranlarının göz ardı edilmesi
Adaptör manşonu ölçüsünün yanlış seçilmesi
C3 veya C4 boşluğun her uygulamada daha iyi olduğunun düşünülmesi
W33 yağlama özelliğinin dikkate alınmaması
Konik delikli rulmanın gereğinden fazla sıkılması
Montaj kuvvetinin makaralar üzerinden aktarılması
İlk çalıştırmada sıcaklık ve titreşim kontrolü yapılmaması



Makparsan Oynak Masuralı Rulman Çözümleri

Makparsan olarak madencilik, çimento, demir-çelik, konveyör, kırıcı,
titreşimli elek, kağıt ve farklı ağır sanayi uygulamaları için oynak
masuralı rulman çözümleri sunuyoruz.


Elinizdeki rulmanın tam kodunu, iç çap, dış çap ve genişlik ölçülerini,
adaptör manşonu kodunu veya kullanılacağı makinenin bilgilerini
paylaşarak ihtiyacınıza uygun ürün seçenekleri hakkında teknik destek
alabilirsiniz.

Doğru Oynak Masuralı Rulmanı Birlikte Belirleyelim

Rulman kodunu veya ölçülerini bize gönderin; 21300, 22200, 22300,
23000, 23100, 23200, 24000 ve 24100 serisi seçeneklerini uygulamanızın
yük, devir, hizalama, iç boşluk ve montaj şartlarına göre birlikte
değerlendirelim.


Makparsan ile iletişime geçin
