Flanşlı yataklı bilyalı rulmanlar; küresel dış
yüzeye sahip insert bilyalı rulmanın, dikey veya yan yüzeylere
bağlanabilen flanşlı bir gövde içerisinde kullanıldığı hazır
yataklama üniteleridir.

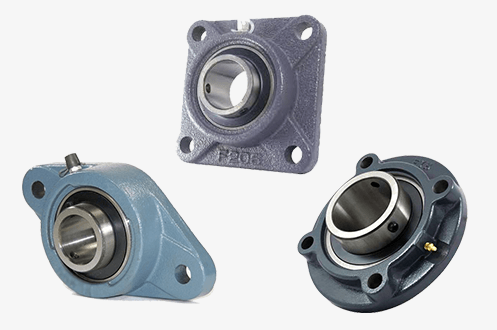

UCF, UCFL ve UCFC gibi farklı flanş biçimlerine sahip seriler;
makine gövdeleri, konveyörler, fanlar, tarım makineleri, paketleme
sistemleri ve çeşitli endüstriyel ekipmanlarda millerin radyal
olarak desteklenmesi amacıyla kullanılabilir.


UCF serisi dört bağlantı delikli kare flanşa, UCFL serisi iki
bağlantı delikli oval flanşa, UCFC serisi ise merkezleme çıkıntısına
sahip yuvarlak flanşlı gövdeye sahiptir.

Flanşlı Yataklı Rulman Seçerken Nelere Dikkat Edilmelidir?

Mil çapı ve insert rulmanın iç ölçüsü
UCF, UCFL veya UCFC gövde tipi
Bağlantı deliği sayısı ve delik merkezleri
Flanşın kare, oval veya yuvarlak yapısı
Gövdenin toplam dış ölçüleri
Merkezleme çıkıntısı veya yuva çapı
Taşınacak radyal ve eksenel yükler
Makinenin çalışma devri
Mil kilitleme sistemi
Yağlama ve yeniden gresleme ihtiyacı
Toz, nem ve çalışma sıcaklığı


Flanşlı yataklı rulman seçiminde yalnızca mil çapının aynı olması
yeterli değildir. Flanş biçimi, bağlantı deliklerinin konumu,
merkezleme ölçüsü, gövde kalınlığı ve yük kapasitesi de mevcut
montaj alanıyla uyumlu olmalıdır.


Aradığınız flanşlı yataklı rulmanın tam kodunu, mil çapını,
bağlantı ölçülerini veya kullanılacağı makinenin bilgilerini bize
ileterek uygun ürün seçenekleri hakkında teknik destek alabilirsiniz.


Ürün seçimi için Makparsan ile iletişime geçin



Flanşlı yataklı bilyalı rulmanlar, insert bilyalı rulman ile
bağlantı deliklerine sahip flanşlı gövdenin tek bir montaj ünitesi
hâlinde birleştirilmesiyle oluşturulur.


Ayaklı yataklardan farklı olarak taban üzerine değil; makine
plakası, dik yüzey, yan gövde veya özel bağlantı paneli üzerine
monte edilirler.


Flanşlı gövde, mil ekseninin bağlantı yüzeyine dik olduğu
uygulamalarda pratik ve güvenilir bir yataklama çözümü sağlayabilir.


Yataklı rulmanların genel yapısı ve diğer gövde seçenekleri için

Yataklı Rulmanlar

kategorimizi inceleyebilirsiniz.



Flanşlı Yataklı Rulman Nasıl Çalışır?

Mil döndüğünde insert rulmanın iç bileziği mil ile birlikte hareket
eder. Bilyalar, iç ve dış yuvarlanma yolları arasında dönerek radyal
yükün rulman dış bileziğine ve flanşlı gövdeye aktarılmasını sağlar.


Gövde, bağlantı cıvataları aracılığıyla makine yüzeyine sabitlenir.
Böylece mil üzerindeki kuvvetler geniş bir montaj alanına dağıtılabilir.


Insert rulmanın küresel dış yüzeyi, gövde içerisindeki küresel
yatak yüzeyiyle birlikte küçük montaj kaçıklıklarını dengelemeye
yardımcı olabilir.



Flanşlı Yataklı Rulmanların Avantajları

Dikey ve yan yüzeylere kolayca monte edilebilir.
Rulman ve gövde tek ünite hâlinde sunulur.
Montaj ve bakım süresini azaltabilir.
Küçük hizalama farklılıklarını tolere edebilir.
Kare, oval ve yuvarlak flanş seçenekleri bulunur.
Gresörlük üzerinden yeniden yağlanabilir.
Insert rulman gerektiğinde ayrı değiştirilebilir.
Standart mil çaplarında geniş ürün seçeneği sunar.
Kompakt makine tasarımlarında kullanılabilir.
Bağlantı yüzeyine geniş kuvvet dağılımı sağlayabilir.



Flanşlı Yataklı Rulmanlar Nerelerde Kullanılır?

Konveyör sistemleri
Fan ve havalandırma ekipmanları
Tarım makineleri
Paketleme makineleri
Tekstil makineleri
Gıda üretim hatları
Ahşap işleme makineleri
Yem ve un fabrikaları
Otomasyon sistemleri
Matbaa makineleri
Karıştırıcı ve mikser sistemleri
Pompa yardımcı ekipmanları
Kapı ve taşıma mekanizmaları
Özel makine ve aparat sistemleri


Konveyör uygulamalarında kullanılan rulmanlar hakkında bilgi için

Konveyör Rulmanları

başlıklı içeriğimizi inceleyebilirsiniz.


Tarım makinelerindeki rulman çalışma koşulları için

Tarım Makinelerinde Rulmanlar

rehberimizden yararlanabilirsiniz.


Fan sistemlerindeki rulman seçimi için

Fan Motoru Rulmanları

başlıklı içeriğimizi inceleyebilirsiniz.



Flanşlı Yataklı Rulman Çeşitleri



Seri
Flanş yapısı
Bağlantı deliği
Genel kullanım




UCF
Kare flanşlı
Dört delikli
Genel makine ve ağır montajlar


UCFL
Oval flanşlı
İki delikli
Dar ve uzun montaj alanları


UCFC
Yuvarlak ve merkezlemeli flanşlı
Genellikle dört delikli
Hassas merkezleme gereken sistemler


UCFA
Ayarlanabilir veya özel flanşlı
Seriye göre değişir
Özel makine uygulamaları


UKF veya UKFL
Konik delikli flanşlı gövde
Seriye göre iki veya dört delikli
Adaptör manşonlu montajlar





UCF Serisi Kare Flanşlı Yataklı Rulmanlar

UCF serisi yataklar, dört bağlantı deliğine sahip kare gövde ile
UC serisi insert rulmandan oluşur.


Dört noktadan bağlantı, yükün montaj yüzeyine dengeli biçimde
aktarılmasına yardımcı olabilir. Bu nedenle genel makine ve daha
yüksek gövde rijitliği gereken uygulamalarda yaygın olarak kullanılır.


UCF yataklar dikey, yatay veya eğimli makine yüzeylerine monte
edilebilir. Montaj yüzeyinin düz ve yeterince rijit olması gerekir.



UCFL Serisi Oval Flanşlı Yataklı Rulmanlar

UCFL serisi yataklar, iki bağlantı deliğine sahip oval veya baklava
biçimli flanş gövdesiyle üretilir.


İki delikli yapı, dört civatalı UCF gövdelere göre daha dar bir
montaj alanında kullanılmasına imkân verebilir.


Hafif ve orta yüklü konveyörler, fanlar, paketleme makineleri ve
kompakt mekanizmalarda tercih edilebilir.


İki bağlantı cıvatası bulunduğu için montaj yüzeyinin rijitliği ve
cıvataların doğru sıkılması önemlidir.



UCFC Serisi Yuvarlak Flanşlı Yataklı Rulmanlar

UCFC serisi yataklar, yuvarlak flanşlı gövde ve montaj yüzeyindeki
yuvaya oturan merkezleme çıkıntısıyla üretilir.


Merkezleme çıkıntısı yatağın yalnızca bağlantı cıvatalarıyla değil,
aynı zamanda işlenmiş gövde yuvasıyla da konumlandırılmasına
yardımcı olur.


Hassas mil merkezlemesi gereken makinelerde, döner tablalar,
fan gövdeleri ve özel transmisyon sistemlerinde kullanılabilir.


UCFC yatak değişiminde flanş dış çapının yanında merkezleme
çıkıntısının çapı ve derinliği de ölçülmelidir.



UCF, UCFL ve UCFC Arasındaki Fark



Özellik
UCF
UCFL
UCFC




Gövde şekli
Kare
Oval
Yuvarlak


Bağlantı deliği sayısı
Dört
İki
Genellikle dört


Montaj alanı
Daha geniş
Daha dar
Yuvarlak merkezleme yuvası gerekir


Merkezleme özelliği
Cıvata delikleriyle
Cıvata delikleriyle
Merkezleme çıkıntısıyla


Gövde rijitliği
Yüksek olabilir
Daha sınırlı olabilir
Merkezleme yuvasıyla desteklenebilir


Genel kullanım
Genel ve ağır montajlar
Kompakt makineler
Hassas merkezleme gereken sistemler




Aynı mil çapına sahip UCF, UCFL ve UCFC yataklar farklı flanş,
bağlantı ve gövde ölçülerine sahiptir. Doğrudan birbirlerinin
yerine kullanılamazlar.



Flanşlı Yatak ile Ayaklı Yatak Arasındaki Fark



Özellik
Flanşlı yatak
Ayaklı yatak




Montaj yüzeyi
Dikey veya yan yüzey
Genellikle yatay yüzey


Bağlantı biçimi
Flanş delikleriyle
İki taban ayağıyla


Yaygın seriler
UCF, UCFL, UCFC
UCP, UCPA, UCPH


Mil merkez konumu
Flanş merkezine göre
Taban yüzeyinden yüksekliğe göre


Montaj alanı
Plaka veya gövde yüzeyi
Şase veya makine tabanı




Ayaklı gövde seçenekleri hakkında bilgi için

Ayaklı Yataklı Bilyalı Rulmanlar

kategorimizi inceleyebilirsiniz.



UC Serisi Insert Rulman Nedir?

Flanşlı yatakların içerisinde çoğunlukla UC serisi geniş iç
bilezikli ve küresel dış yüzeyli bilyalı rulman kullanılır.


Küresel dış yüzey, rulmanın gövde içerisinde küçük açısal
farklılıklara uyum sağlamasına yardımcı olur.


Mil bağlantısı çoğunlukla iç bilezik üzerindeki iki alyan vidasıyla
gerçekleştirilir. Bazı serilerde eksantrik kilitleme bileziği veya
adaptör manşonu kullanılabilir.



Flanşlı Yataklı Rulmanlar Hangi Yükleri Taşır?

Flanşlı yataklı bilyalı rulmanların temel görevi mile dik yönde
oluşan radyal yükleri taşımaktır.


Sabit bilyalı rulman yapısı sayesinde belirli miktarda iki yönlü
eksenel yükü de karşılayabilir. Ancak yüksek eksenel yükler için
ayrı bir eksenel veya açısal temaslı rulman gerekebilir.


Flanşlı gövdeye gelen yükün yönü ve bağlantı yüzeyinden uzaklığı,
gövde ve cıvatalar üzerinde moment yükü oluşturabilir.


Radyal kuvvetlerin özellikleri hakkında bilgi için

Radyal Yük Nedir?

başlıklı rehberimizi inceleyebilirsiniz.


Radyal ve eksenel kuvvetlerin birlikte bulunduğu uygulamalar için

Kombine Yük Nedir?

içeriğimizden yararlanabilirsiniz.



Flanş Bağlantı Delikleri Neden Önemlidir?

Bağlantı deliklerinin sayısı, çapı ve merkez mesafesi yatağın
mevcut makine yüzeyine uyup uymadığını belirler.


Aynı insert rulmanı kullanan farklı marka gövdelerde delik
merkezleri veya toplam flanş ölçüleri değişebilir.


Eski yatak değiştirilirken delik merkezleri çapraz ve yatay
doğrultularda ölçülmeli, yalnızca gövde koduna güvenilmemelidir.



UCFC Merkezleme Çıkıntısı Neden Önemlidir?

UCFC gövdesinin arka tarafındaki dairesel çıkıntı, makine yüzeyinde
açılan hassas yuvaya oturarak yatağın merkezlenmesini sağlar.


Bu yapı bağlantı cıvatalarının yalnızca yatağı sıkma görevi
üstlenmesine ve radyal konumlandırmanın işlenmiş yuva tarafından
yapılmasına yardımcı olur.


Çıkıntı çapı veya yuva derinliği uymazsa flanş yüzeyi makine
yüzeyine tam oturmayabilir. Bu durum gövde deformasyonu ve
hizasızlık oluşturabilir.



Flanşlı Yataklı Rulman Kodları Nasıl Okunur?

Kodun ilk bölümü gövde tipini, sayı grubu ise rulman ve gövde
boyut serisini belirtir.




Kod başlangıcı
Genel anlamı




UCF
Dört delikli kare flanşlı yatak


UCFL
İki delikli oval flanşlı yatak


UCFC
Yuvarlak ve merkezleme çıkıntılı flanşlı yatak


UKF
Konik delikli ve adaptör manşonlu kare flanşlı yatak


UC
Alyan vidalı insert bilyalı rulman




Örneğin UCF205 kodunda UCF kare flanşlı gövde tipini, 205 sayı
grubu ise yatak boyutunu ve kullanılacak insert rulman serisini
ifade eder.


Kesin mil çapı, flanş ölçüsü ve bağlantı delikleri üretici
kataloğundan kontrol edilmelidir.


Genel rulman kodlama sistemi için

Rulman Kodları Nasıl Okunur?

başlıklı rehberimizi inceleyebilirsiniz.



Flanşlı Yataklı Rulman Ölçüsü Nasıl Belirlenir?

Rulmanın mil çapını ölçün.
Flanşın kare, oval veya yuvarlak şeklini belirleyin.
Bağlantı deliği sayısını kontrol edin.
Delik merkezleri arasındaki mesafeyi ölçün.
Montaj deliklerinin çapını belirleyin.
Flanşın toplam genişlik ve yüksekliğini ölçün.
UCFC tipinde merkezleme çıkıntısını ölçün.
Insert rulman ve gövde üzerindeki kodları kaydedin.


Genel rulman ölçüm yöntemleri hakkında bilgi için

Rulman Ölçüleri Nasıl Okunur?

başlıklı rehberimizi inceleyebilirsiniz.


Önemli: Aynı mil çapına sahip flanşlı yatakların
delik merkezleri, gövde kalınlıkları, flanş biçimleri ve yük
kapasiteleri farklı olabilir. Yalnızca iç çapa göre seçim yapılmamalıdır.



Flanşlı Yataklı Bilyalı Rulman Nasıl Seçilir?

Mil çapını ve montaj yüzeyini belirleyin.
UCF, UCFL veya UCFC gövde tipini seçin.
Bağlantı deliklerini ve flanş ölçülerini kontrol edin.
Radyal ve eksenel yükleri hesaplayın.
Makinenin normal ve maksimum devrini belirleyin.
Mil kilitleme sistemini seçin.
Toz, su ve çalışma sıcaklığını değerlendirin.
Yağlama ve bakım şartlarını belirleyin.
Montaj yüzeyinin rijitliğini kontrol edin.
Üretici kataloglarındaki yük ve devir değerlerini karşılaştırın.


Genel rulman seçim kriterleri için

Rulman Seçerken Dikkat Edilmesi Gerekenler

başlıklı rehberimizi inceleyebilirsiniz.



Flanşlı Yataklı Rulmanların Montajı

Montaj yüzeyi temiz, düz ve rijit olmalıdır.
Mil yüzeyinde çapak ve derin çizik bulunmamalıdır.
Flanş yüzeyi makine yüzeyine tam oturmalıdır.
Bağlantı cıvataları ilk aşamada tamamen sıkılmamalıdır.
Mil yataklar içerisinde serbestçe döndürülmelidir.
Karşılıklı yatakların aynı eksende olması sağlanmalıdır.
Cıvatalar çapraz ve kademeli biçimde sıkılmalıdır.
İç bilezik alyan vidaları uygun torkla sabitlenmelidir.
Gresörlük bakım için erişilebilir konumda bırakılmalıdır.
İlk çalıştırmada sıcaklık, ses ve titreşim kontrol edilmelidir.


Genel rulman montaj yöntemleri için

Rulman Montajı Nasıl Yapılır?

başlıklı rehberimizi inceleyebilirsiniz.



Flanş Cıvataları Nasıl Sıkılmalıdır?

Dört delikli UCF ve UCFC gövdelerde cıvatalar çapraz sıra izlenerek
kademeli biçimde sıkılmalıdır.


Tek bir cıvatanın doğrudan son torka getirilmesi flanş gövdesinin
montaj yüzeyine eğik oturmasına neden olabilir.


İki delikli UCFL gövdelerde iki cıvata dönüşümlü biçimde sıkılmalı,
gövdenin bir tarafa çekilmesi önlenmelidir.



Karşılıklı Flanşlı Yataklar Nasıl Hizalanmalıdır?

Aynı mili taşıyan iki flanşlı yatağın merkezleri aynı eksen üzerinde
bulunmalıdır.


Delikler önceden hassas biçimde işlenmemişse gövdeler cıvatalarla
zorlanarak hizalanmamalıdır.


Montaj sırasında mil yataklardan geçirilip serbestçe döndürülerek
gövdelerin doğal konumlarını bulması sağlanabilir. Daha sonra
cıvatalar sıralı biçimde sıkılmalıdır.



Flanşlı Yataklı Rulmanlarda Yağlama

Flanşlı yataklı rulmanların büyük bölümü fabrikada greslenmiş
olarak sunulur. Gövde üzerindeki gresörlük aracılığıyla yeniden
yağlama yapılabilir.


Yeniden yağlama aralığı çalışma devri, sıcaklık, yük, toz, nem ve
bakım şartlarına göre belirlenmelidir.


Gres kontrollü miktarda ve düşük basınçla uygulanmalıdır. Fazla
gres keçelere zarar verebilir ve rulmanın çalışma sıcaklığını
yükseltebilir.


Uygun yağlayıcı seçimi için

Rulman Gresi Nasıl Seçilir?

başlıklı rehberimizi inceleyebilirsiniz.


Yeniden yağlama aralığı hakkında bilgi için

Rulman Ne Sıklıkla Yağlanmalıdır?

içeriğimizden yararlanabilirsiniz.



Flanşlı Yataklı Rulmanlarda Sızdırmazlık

Insert rulmanın iki tarafındaki keçeler yağlayıcının korunmasına
ve dış ortamdan toz, nem veya yabancı madde girişinin azaltılmasına
yardımcı olur.


Bazı ürünlerde kauçuk keçe ile metal siper birlikte kullanılır.
Çok kirli ortamlarda rulman çevresine ilave koruyucu kapak veya
labirent sistemleri eklenebilir.


Keçe yüzeyinin çalıştığı mil bölgesinde aşınma veya pas bulunması
sızdırmazlığı olumsuz etkileyebilir.



Flanşlı Yataklı Rulman Neden Isınır?

Karşılıklı yatakların hizasız olması
Flanş yüzeyinin düz olmayan gövdeye bağlanması
Bağlantı cıvatalarının dengesiz sıkılması
Milin eğri veya salgılı olması
Rulmanın kapasitesinin üzerinde yüklenmesi
Çalışma devrinin sınır değerini aşması
İç bilezik alyan vidalarının yanlış sıkılması
Fazla veya yetersiz gresleme
Keçelerin hasarlı veya aşırı sıkı olması
Rulman içerisinde kir veya yüzey hasarı bulunması


Rulman sıcaklık artışının diğer nedenleri için

Rulman Neden Isınır?

başlıklı içeriğimizi inceleyebilirsiniz.



Flanşlı Yataklı Rulman Neden Ses Yapar?

Bilya veya yuvarlanma yollarında aşınma bulunması
Flanş bağlantı cıvatalarının gevşemesi
Mil ile yatakların hizasız olması
İç bilezik alyan vidalarının gevşemesi
Kirlenmiş veya özelliğini kaybetmiş gres
Mil yüzeyinde aşınma bulunması
Insert rulmanın gövde içerisinde hareket etmesi
Aşırı yük ve titreşimli çalışma
Keçelerin hasar görmesi
Rulmanın kullanım ömrünü tamamlaması


Ses ve titreşim nedenleri için

Rulman Neden Ses Yapar?

başlıklı rehberimizi inceleyebilirsiniz.



Flanşlı Yatak Gövdesi Neden Kırılır?

Montaj yüzeyinin düz olmaması
Gövdenin cıvatalarla zorlanarak hizalanması
Bağlantı cıvatalarının aşırı sıkılması
Gövde altında boşluk bulunması
Darbe ve şok yüklerinin yüksek olması
Milin gövdeye moment yükü uygulaması
Yanlış flanş tipinin kullanılması
Döküm gövdede çatlak veya korozyon bulunması


Gövde kırılması durumunda yalnızca insert rulman değil, montaj
yüzeyi, mil hizası ve yük yönü de kontrol edilmelidir.



Insert Rulman Ayrı Olarak Değiştirilebilir mi?

Birçok flanşlı yataklı rulmanda gövde sağlam durumdaysa yalnızca
içerisindeki UC serisi insert rulman değiştirilebilir.


Yeni insert rulmanın küresel dış çapı, genişliği, yağlama kanalı,
kilitleme sistemi ve keçe yapısı mevcut gövdeyle uyumlu olmalıdır.


Gövdenin küresel yuvasında aşınma, ovalleşme veya çatlak bulunuyorsa
yalnızca rulman değişimi yeterli olmayabilir. Komple ünitenin
değiştirilmesi gerekebilir.



Flanşlı Yataklı Rulman Seçiminde Sık Yapılan Hatalar

Yalnızca mil çapına göre yatak seçilmesi
UCF, UCFL ve UCFC serilerinin aynı kabul edilmesi
Bağlantı deliklerinin ölçülmemesi
UCFC merkezleme çıkıntısının dikkate alınmaması
Flanş gövdesinin yük kapasitesinin kontrol edilmemesi
Montaj yüzeyinin düzlüğünün değerlendirilmemesi
Bağlantı cıvatalarının dengesiz sıkılması
Karşılıklı yatakların hizalanmaması
Fazla gres basılması
İlk çalıştırmada sıcaklık ve titreşimin kontrol edilmemesi



Makparsan Flanşlı Yataklı Rulman Çözümleri

Makparsan olarak konveyörler, fanlar, tarım makineleri, paketleme
sistemleri, tekstil makineleri ve farklı endüstriyel uygulamalar
için flanşlı yataklı bilyalı rulman çözümleri sunuyoruz.


Elinizdeki yatağın ve insert rulmanın tam kodunu, mil çapını,
flanş ölçülerini ve bağlantı deliklerini paylaşarak ihtiyacınıza
uygun ürün seçenekleri hakkında teknik destek alabilirsiniz.

Doğru Flanşlı Yataklı Rulmanı Birlikte Belirleyelim

Ürün kodunu veya ölçülerini bize gönderin; UCF, UCFL, UCFC, UKF,
UKFL ve üreticiye özel flanşlı yataklı rulmanları uygulamanızın yük,
devir, bağlantı yüzeyi ve montaj şartlarına göre birlikte
değerlendirelim.


Makparsan ile iletişime geçin
