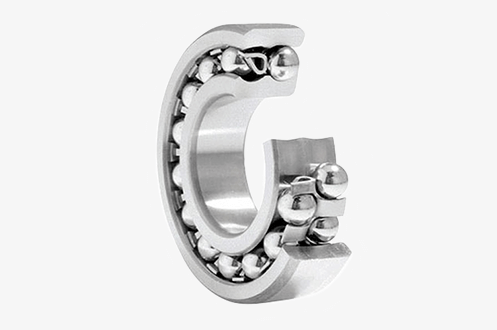

Çift sıralı misketli oynak rulmanlar; iki sıra bilyaya
ve küresel biçimde işlenmiş ortak bir dış bilezik yuvarlanma yoluna sahip
rulman çeşitleridir. Bu özel yapı sayesinde mil ile yatak yuvası arasında
oluşabilecek belirli seviyedeki hizalama hatalarını ve mil eğilmelerini
tolere edebilirler.


Düşük sürtünme, yüksek devir kabiliyeti ve kendinden hizalanabilme
özelliklerini bir arada sunan oynak bilyalı rulmanlar; konveyörlerden
tarım makinelerine, fan sistemlerinden tekstil makinelerine kadar çok
sayıda endüstriyel uygulamada kullanılabilir.

Oynak Bilyalı Rulman Seçerken Nelere Dikkat Edilmelidir?

İç çap, dış çap ve genişlik ölçüleri
1200, 1300, 2200 veya 2300 seri bilgisi
Silindirik veya konik delik yapısı
Radyal ve eksenel yük miktarı
Mil ile yatak arasındaki hizalama durumu
Makinenin normal ve maksimum çalışma devri
Açık veya 2RS keçeli rulman seçeneği
Normal, C3 veya farklı iç boşluk ihtiyacı
Adaptör manşonu kullanılıp kullanılmayacağı
Çalışma ortamındaki toz, nem ve sıcaklık


Doğru rulman seçiminde yalnızca rulmanın ölçüleri değil; taşıyacağı yük,
çalışma devri, hizalama hatası, iç boşluk sınıfı ve sızdırmazlık yapısı
da birlikte değerlendirilmelidir.


Aradığınız çift sıralı misketli oynak rulmanın tam kodunu, ölçülerini
veya kullanılacağı makinenin bilgilerini bize ileterek uygun ürün
seçenekleri hakkında destek alabilirsiniz.


Ürün seçimi için Makparsan ile iletişime geçin



Çift sıralı misketli oynak rulmanlar, iç bilezik üzerinde iki ayrı
yuvarlanma yoluna ve küresel biçimde işlenmiş ortak bir dış bilezik
yuvarlanma yoluna sahip bilyalı rulmanlardır. Bilyaların iki sıra
halinde yerleştirilmesi, rulmanın radyal yükleri taşımasına yardımcı
olurken küresel dış bilezik yolu kendinden hizalanma özelliği sağlar.


Bu yapı sayesinde rulman, mil ile yatak yuvası arasında meydana gelen
belirli seviyedeki açısal hizalama hatalarına uyum sağlayabilir. Milin
çalışma sırasında hafifçe eğildiği veya yatakların tam olarak aynı
eksende bulunmadığı uygulamalarda standart sabit bilyalı rulmanlara
göre avantaj sağlayabilir.


Oynak bilyalı rulmanlar düşük sürtünmeli yapıları sayesinde yüksek
devirlerde çalışabilir. Bununla birlikte yük taşıma kapasiteleri aynı
ölçülerdeki oynak makaralı rulmanlara göre daha düşüktür. Bu nedenle
yüksek devir ve hizalama toleransının önemli, yükün ise düşük veya
orta seviyede olduğu uygulamalarda tercih edilirler.


Rulman türleri ve temel çalışma prensipleri hakkında daha fazla bilgi
için

Rulman Nedir? Çeşitleri ve Kullanım Alanları

başlıklı rehberimizi inceleyebilirsiniz.



Oynak Bilyalı Rulman Nasıl Çalışır?

Mil döndüğünde rulmanın iç bileziği de mil ile birlikte döner. İç ve
dış bilezik arasında bulunan iki sıra bilya, yuvarlanma yolları üzerinde
hareket ederek sürtünmenin azaltılmasına yardımcı olur.


Dış bilezikteki yuvarlanma yolunun küresel biçimi, iç bilezik ve bilya
grubunun dış bileziğe göre sınırlı bir açı içerisinde hareket etmesine
imkân verir. Böylece rulman, yatak eksenindeki küçük kaçıklıkları sürekli
zorlanmadan karşılayabilir.


Bilyalı rulmanların genel çalışma prensibi hakkında ayrıntılı bilgi için

Bilyalı Rulman Nasıl Çalışır?

yazımızı okuyabilirsiniz.



Çift Sıralı Oynak Rulmanların Başlıca Özellikleri

İki sıra bilyaya sahiptir.
Kendinden hizalanabilen bir yapısı bulunur.
Mil eğilmelerini belirli ölçüde tolere edebilir.
Yataklama hatalarının etkisini azaltabilir.
Düşük ve orta seviyedeki radyal yükleri taşıyabilir.
Belirli miktarda iki yönlü eksenel yükü karşılayabilir.
Düşük sürtünme ile çalışabilir.
Yüksek devirli uygulamalara uygun modelleri bulunur.
Silindirik ve konik delikli seçenekleri vardır.
Açık veya iki tarafı keçeli modelleri bulunabilir.
Normal ve artırılmış iç boşluk seçenekleri üretilebilir.



Çift Sıralı Misketli Oynak Rulmanlar Nerelerde Kullanılır?

Oynak bilyalı rulmanlar, özellikle mil eğilmesinin veya yataklama
kaçıklığının tamamen önlenemediği sistemlerde tercih edilir.


Konveyör sistemleri
Konveyör tamburları ve ruloları
Tarım makineleri
Biçerdöver ve balya makineleri
Tekstil makineleri
Endüstriyel fanlar
Havalandırma sistemleri
Ahşap işleme makineleri
Kağıt ve baskı makineleri
Hafif ve orta hizmet tipi redüktörler
Uzun millerin kullanıldığı mekanizmalar
Aktarma milleri
Paketleme ve ambalaj makineleri
Genel endüstriyel makineler


Konveyör uygulamalarında rulman seçimi hakkında daha fazla bilgi için

Konveyör Rulmanları

başlıklı içeriğimizi inceleyebilirsiniz.


Tarım ekipmanlarında kullanılan rulmanlarla ilgili ayrıntılı bilgi için

Tarım Makinelerinde Rulmanlar

yazımıza göz atabilirsiniz.



Oynak Bilyalı Rulman Serileri

Çift sıralı misketli oynak rulmanlar genel olarak 1200, 1300, 2200 ve
2300 serileri altında üretilir. Seriler arasındaki temel farklar dış
çap, genişlik, bilya boyutu ve yük kapasitesidir.




Rulman serisi
Genel yapı
Öne çıkan özellik
Genel kullanım alanı




1200 Serisi
Hafif ve dar kesitli
Düşük sürtünme ve kompakt yapı
Hafif yük ve yüksek devirli uygulamalar


1300 Serisi
1200 serisine göre daha geniş
Daha yüksek radyal yük kapasitesi
Orta yük taşıyan genel makineler


2200 Serisi
Kompakt ve güçlü kesit
Yük kapasitesi ile yer tasarrufu arasında denge
Konveyörler, fanlar ve endüstriyel makineler


2300 Serisi
Daha geniş ve güçlü gövde
Oynak bilyalı rulmanlar içinde yüksek yük kapasitesi
Daha ağır radyal yüklerin bulunduğu uygulamalar




Aynı iç çapa sahip iki farklı seri rulmanın dış çapı, genişliği ve
yük kapasitesi birbirinden farklı olabilir. Bu nedenle seriler yalnızca
mil çapına bakılarak birbirinin yerine kullanılmamalıdır.



1200 Serisi Oynak Bilyalı Rulmanlar

1200 serisi rulmanlar, oynak bilyalı rulman ailesinin daha hafif ve
dar kesitli modellerindendir. Düşük sürtünme ve yüksek devir ihtiyacının
ön planda olduğu, yüklerin çok yüksek olmadığı uygulamalarda tercih
edilebilir.


Kompakt yapı, makine tasarımında yer tasarrufu sağlar. Bununla birlikte
daha düşük kesit yüksekliği nedeniyle yük kapasitesi 1300 veya 2300
serilerine göre daha sınırlı olabilir.



1300 Serisi Oynak Bilyalı Rulmanlar

1300 serisi rulmanlar, 1200 serisine göre daha geniş bir kesite ve
daha yüksek yük kapasitesine sahiptir. Orta seviyede radyal yüklerin
bulunduğu, aynı zamanda hizalama hatalarının tolere edilmesi gereken
sistemlerde kullanılabilir.


Bu seri tarım makineleri, tekstil ekipmanları, fan sistemleri ve genel
endüstriyel uygulamalarda karşılaşılabilen yaygın oynak bilyalı rulman
gruplarından biridir.



2200 Serisi Oynak Bilyalı Rulmanlar

2200 serisi rulmanlar, kompakt dış ölçüler ile uygun yük kapasitesini
bir arada sunan çift sıralı oynak bilyalı rulmanlardır. Açık modellerin
yanı sıra iki tarafı kauçuk keçeli 2RS seçenekleri de bulunabilir.


Keçeli modeller, rulman içerisine toz ve kir girişinin sınırlandırılması
gereken sistemlerde avantaj sağlar. Ancak keçe temasına bağlı olarak
açık modellere göre daha fazla sürtünme oluşabilir ve ulaşılabilecek
maksimum devir daha düşük olabilir.



2300 Serisi Oynak Bilyalı Rulmanlar

2300 serisi, çift sıralı oynak bilyalı rulmanlar içerisinde daha geniş
kesite ve yüksek radyal yük kapasitesine sahip gruplardan biridir.
Bilyaların ve bileziklerin daha güçlü yapısı, orta ve yüksek seviyedeki
yüklerin karşılanmasına yardımcı olabilir.


2300 serisi rulmanlar özellikle konveyör, tarım makinesi, tekstil
ekipmanı ve uzun millerin kullanıldığı endüstriyel mekanizmalarda
tercih edilebilir.



Silindirik Delikli ve Konik Delikli Oynak Rulmanlar

Oynak bilyalı rulmanlar silindirik veya konik iç delikli olarak
üretilebilir. Silindirik delikli modeller doğrudan uygun çapta bir
mile monte edilir.


Konik delikli modellerin kodunda genellikle K eki
bulunur. Bu rulmanlar konik bir mile doğrudan veya adaptör manşonu
yardımıyla silindirik bir mile monte edilebilir.




Delik tipi
Genel özellik
Montaj şekli
Avantajı




Silindirik delik
Düz iç bilezik yüzeyi
Doğrudan silindirik mile montaj
Basit ve yaygın montaj


Konik delik
Konik iç bilezik yüzeyi
Konik mil veya adaptör manşonu
Montaj ve iç boşluk ayarı kolaylığı




Konik delikli rulmanların montajında rulmanın mil üzerindeki ilerleme
miktarı önemlidir. Rulman gereğinden fazla sıkılırsa iç boşluk aşırı
azalabilir ve çalışma sıcaklığı yükselebilir.



Açık ve 2RS Keçeli Oynak Bilyalı Rulmanlar

Çift sıralı misketli oynak rulmanlar açık veya iki tarafı kauçuk
keçeli olarak üretilebilir. Seçim çalışma ortamına ve devir ihtiyacına
göre yapılmalıdır.




Rulman tipi
Koruma yapısı
Avantajı
Uygun ortam




Açık rulman
Kapak veya keçe bulunmaz
Düşük sürtünme ve yüksek devir
Temiz ve kontrollü sistemler


2RS rulman
İki tarafı kauçuk keçelidir
Toz, kir ve neme karşı daha güçlü koruma
Kirlenme riskinin bulunduğu ortamlar




Keçeli rulmanlarda kullanılan yağlayıcı ve keçenin çalışma sıcaklığı
sınırları da uygulamaya uygun olmalıdır.



Oynak Bilyalı Rulmanlar Hangi Yükleri Taşır?

Çift sıralı oynak bilyalı rulmanların temel görevi radyal yükleri
taşımaktır. İki sıra bilya bulunması, yükün rulman içerisinde dengeli
biçimde dağıtılmasına yardımcı olur.


Bu rulmanlar belirli miktarda iki yönlü eksenel yükü de karşılayabilir.
Ancak eksenel yük kapasitesi radyal yük kapasitesine göre daha sınırlıdır.
Yüksek eksenel yüklerin bulunduğu sistemlerde açısal temaslı, konik
makaralı veya farklı bir rulman türünün değerlendirilmesi gerekebilir.


Radyal ve eksenel yük kavramları hakkında ayrıntılı bilgi için

Radyal Yük Nedir?

ve

Eksenel Yük Nedir?

yazılarımızı inceleyebilirsiniz.



Kendinden Hizalanma Özelliği Ne Sağlar?

Bir rulmanın iç ve dış bilezik eksenleri ideal koşullarda aynı doğrultuda
olmalıdır. Ancak uzun millerde, esnek gövdelerde, kaynaklı konstrüksiyonlarda
veya montaj hatalarında küçük eksen kaçıklıkları oluşabilir.


Standart sabit bilyalı rulmanlar bu kaçıklıklara karşı hassastır.
Hizalama hatası bilya ve yuvarlanma yollarındaki yük dağılımını bozarak
sıcaklık, ses ve erken aşınma oluşturabilir.


Oynak bilyalı rulmanların küresel dış bilezik yolu, iç bilezik ve
bilya grubunun küçük açısal hareketler yapmasına izin verir. Böylece
hizalama hatalarının rulmana bindirdiği ilave gerilim azaltılabilir.


Bununla birlikte kendinden hizalanma özelliği, hatalı tasarım veya
çok yüksek eksen kaçıklığını tamamen telafi etmek için kullanılmamalıdır.
Mil ve yuva mümkün olduğunca doğru hizalanmalıdır.



Oynak Bilyalı Rulman ile Oynak Makaralı Rulman Arasındaki Fark

İki rulman türü de kendinden hizalanma özelliğine sahiptir. Ancak yükü
taşıyan yuvarlanma elemanları ve kullanım amaçları farklıdır.




Özellik
Oynak bilyalı rulman
Oynak makaralı rulman




Yuvarlanma elemanı
Bilya
Fıçı biçimli makara


Sürtünme
Daha düşük
Daha yüksek olabilir


Devir kabiliyeti
Daha yüksek
Genellikle daha düşük


Radyal yük kapasitesi
Düşük ve orta seviyede
Yüksek ve çok yüksek


Genel kullanım
Hafif ve orta yük, yüksek devir
Ağır yük ve zorlu çalışma koşulları




Yük miktarı çok yüksekse yalnızca kendinden hizalanma özelliğine
bakılmamalı, oynak makaralı rulman seçeneği de değerlendirilmelidir.



Oynak Bilyalı Rulmanlarda İç Boşluk

Rulman iç boşluğu, iç ve dış bileziklerin birbirlerine göre hareket
edebildiği toplam mesafeyi ifade eder. Standart iç boşluğun yanında
C3 gibi artırılmış iç boşluk seçenekleri bulunabilir.


C3 boşluklu rulmanlar; sıkı geçme, yüksek çalışma sıcaklığı veya yüksek
devir nedeniyle rulman boşluğunun çalışma sırasında azalmasının beklendiği
uygulamalarda kullanılabilir.


Ancak C3 boşluk her uygulamada daha iyi anlamına gelmez. Gereğinden
fazla iç boşluk; ses, titreşim ve yük dağılımında bozulma oluşturabilir.
Doğru boşluk sınıfı makine üreticisinin tavsiyesine ve çalışma koşullarına
göre belirlenmelidir.


Konu hakkında ayrıntılı bilgi için

C3 Boşluklu Rulman Nedir?

başlıklı rehberimizi inceleyebilirsiniz.



Oynak Bilyalı Rulman Ölçüsü Nasıl Belirlenir?

Rulman seçiminde iç çap, dış çap ve genişlik ölçülerinin tamamı
kontrol edilmelidir. Mevcut rulman üzerindeki kod okunabiliyorsa
ürün seçiminde tam kodun kullanılması en güvenilir yöntemdir.


Rulmanın iç çapını ölçün.
Dış çapını belirleyin.
Toplam genişliğini kontrol edin.
1200, 1300, 2200 veya 2300 serisini belirleyin.
Silindirik veya konik delikli olduğunu kontrol edin.
Açık veya 2RS keçeli yapıyı belirleyin.
Varsa C3 ve K gibi ek kodları kaydedin.
Adaptör manşonu kullanılıp kullanılmadığını kontrol edin.


Ölçülerin nasıl okunacağı hakkında daha fazla bilgi için

Rulman Ölçüleri Nasıl Okunur?

başlıklı yazımızdan yararlanabilirsiniz.


Önemli: Yalnızca iç çapı aynı olan rulmanlar birbirinin
yerine kullanılamaz. Dış çap, genişlik, seri, yük kapasitesi, iç boşluk
ve delik yapısı da aynı veya teknik açıdan uyumlu olmalıdır.



Çift Sıralı Oynak Bilyalı Rulman Nasıl Seçilir?

Mil çapını ve yatak yuvası ölçülerini belirleyin.
Radyal ve eksenel yükleri hesaplayın.
Mil eğilmesi ve hizalama hatası ihtimalini değerlendirin.
Makinenin normal ve maksimum devrini belirleyin.
Uygun 1200, 1300, 2200 veya 2300 serisini seçin.
Açık veya 2RS keçeli modele karar verin.
Silindirik veya konik delik ihtiyacını belirleyin.
Normal veya C3 iç boşluk seçeneğini kontrol edin.
Dinamik ve statik yük kapasitesini katalogdan karşılaştırın.
Üreticinin montaj ve yağlama tavsiyelerine uyun.


Doğru rulman seçimi hakkında genel bilgi için

Rulman Çeşitleri Nelerdir?

başlıklı içeriğimizi inceleyebilirsiniz.



Oynak Bilyalı Rulmanların Montajı

Doğru montaj rulmanın çalışma sıcaklığını, titreşimini ve kullanım
ömrünü doğrudan etkiler. Montaj sırasında kuvvet, sıkı geçmenin
bulunduğu bilezik üzerinden uygulanmalıdır.


Mil ve yuva yüzeyleri temizlenmelidir.
Rulmana doğrudan çekiçle vurulmamalıdır.
Montaj kuvveti bilyalar üzerinden aktarılmamalıdır.
Uygun pres, montaj borusu veya montaj kiti kullanılmalıdır.
Rulman yuvasına eğik biçimde yerleştirilmemelidir.
Keçeli modellerde keçelere baskı uygulanmamalıdır.
Konik delikli rulmanlarda iç boşluk değişimi takip edilmelidir.
Adaptör manşonu somunu üretici tavsiyesine göre sıkılmalıdır.
Montaj sonrası rulmanın serbestçe dönüp dönmediği kontrol edilmelidir.


Adım adım montaj bilgileri için

Rulman Montajı Nasıl Yapılır?

başlıklı rehberimizi inceleyebilirsiniz.


Mil ve yuva geçmelerinin belirlenmesi hakkında daha fazla bilgi için

Rulman Montajında Geçme Türleri Nelerdir?

yazımıza göz atabilirsiniz.



Oynak Bilyalı Rulmanlarda Yağlama

Açık tip oynak bilyalı rulmanlar gres veya yağ ile yağlanabilir.
Yağlama yöntemi rulmanın devrine, yüküne, çalışma sıcaklığına ve
çevresel şartlara göre belirlenmelidir.


İki tarafı keçeli modeller genellikle üretim sırasında gresle
doldurulur. Bu rulmanların keçeleri sökülerek kontrolsüz biçimde
yeniden greslenmesi önerilmez.


Gereğinden fazla gres rulman içinde karıştırma direncini artırarak
sıcaklığın yükselmesine neden olabilir. Yetersiz gres ise metal
yüzeylerin temasına, aşınmaya ve erken arızaya yol açabilir.


Uygun yağlayıcı seçimi için

Rulman Gresi Nasıl Seçilir?

başlıklı içeriğimizi inceleyebilirsiniz.



Oynak Bilyalı Rulmanlar Neden Isınır?

Yanlış veya aşırı sıkı montaj
Uygun olmayan iç boşluk seçimi
Konik delikli rulmanın mil üzerinde fazla ilerletilmesi
Gereğinden fazla veya yetersiz gres kullanılması
Rulmanın yük kapasitesinin aşılması
Çalışma devrinin sınır değerin üzerine çıkması
Mil veya yuva toleranslarının uygun olmaması
Keçe sürtünmesi
Kirlenme veya korozyon
Rulmanın hasarlı olması



Oynak Bilyalı Rulmanlarda Ses ve Titreşim Neden Oluşur?

Oynak bilyalı rulmanların hizalama hatalarını tolere edebilmesi,
her türlü titreşim problemini ortadan kaldırdığı anlamına gelmez.
Aşırı mil eğriliği, balans bozukluğu veya yanlış montaj rulmanda
ses ve titreşim oluşmasına neden olabilir.


Kirli veya hasarlı yuvarlanma yolları
Yanlış iç boşluk
Mil veya yatak yuvasındaki şekil bozukluğu
Yetersiz yağlama
Aşırı yük
Yanlış adaptör manşonu montajı
Gevşek yatak bağlantıları
Mil balans bozukluğu
Rulmanın kullanım ömrünü tamamlaması


Olası arıza nedenleri hakkında daha fazla bilgi için

Rulman Neden Ses Yapar?

başlıklı rehberimizi inceleyebilirsiniz.



Oynak Bilyalı Rulman Seçiminde Sık Yapılan Hatalar

Yalnızca iç çapa göre rulman seçilmesi
1200, 1300, 2200 ve 2300 serilerinin karıştırılması
Silindirik ve konik delikli modellerin aynı kabul edilmesi
K kodunun ve adaptör manşonu ihtiyacının gözden kaçırılması
C3 boşluklu rulmanın her uygulamada daha iyi olduğunun düşünülmesi
Yüksek yük altında bilyalı model kullanılması
Keçeli rulmanın devir sınırının dikkate alınmaması
Konik delikli rulmanın gereğinden fazla sıkılması
Rulmana doğrudan çekiçle vurulması
Montaj sonrasında boşluk ve sıcaklık kontrolü yapılmaması



Makparsan Çift Sıralı Misketli Oynak Rulman Çözümleri

Makparsan olarak konveyörler, tarım makineleri, tekstil ekipmanları,
fan sistemleri ve farklı endüstriyel makineler için çift sıralı
misketli oynak rulman çözümleri sunuyoruz.


Elinizdeki rulmanın tam kodunu, iç çap, dış çap ve genişlik ölçülerini,
delik tipini veya kullanılacağı makinenin bilgilerini paylaşarak
ihtiyacınıza uygun ürün seçenekleri hakkında teknik destek alabilirsiniz.

Doğru Oynak Bilyalı Rulmanı Birlikte Belirleyelim

Rulman kodunu veya ölçülerini bize gönderin; 1200, 1300, 2200 ve
2300 serisi seçenekleri uygulamanızın yük, devir ve hizalama
şartlarına göre birlikte değerlendirelim.


Makparsan ile iletişime geçin
