Çift Sıralı Sabit Bilyalı Rulmanlar

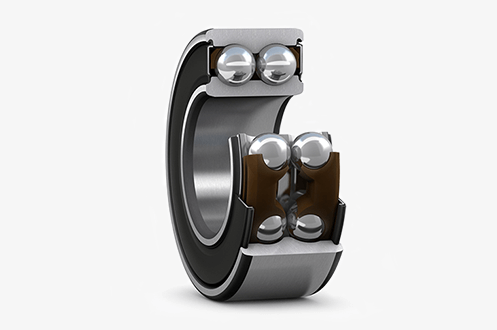

Çift sıralı sabit bilyalı rulmanlar, iç ve dış bilezik arasında iki sıra bilya bulunan, standart tek sıralı sabit bilyalı rulmanlara göre daha yüksek radyal yük taşıma kapasitesi sunan rulman çeşitleridir. İki sıralı yuvarlanma elemanı yapısı sayesinde kompakt bir gövde içerisinde daha yüksek yük kapasitesi ve daha yüksek sistem rijitliği sağlar.

Bu rulmanlar temel olarak radyal yükleri taşımak için kullanılır. Derin yuvarlanma kanalları sayesinde her iki yönde belirli miktardaki eksenel yükleri de karşılayabilir. Elektrik motorları, pompalar, redüktörler, kompresörler, tarım makineleri ve ağır hizmet tipi endüstriyel ekipmanlar başlıca kullanım alanları arasındadır.

Çift sıralı rulmanların yapısı ve kullanım özellikleri hakkında ayrıntılı bilgi için Çift Sıralı Bilyalı Rulman Nedir? başlıklı rehberimizi inceleyebilirsiniz.

Çift Sıralı Sabit Bilyalı Rulman Nasıl Çalışır?

Çift sıralı sabit bilyalı rulmanlarda iç bilezik, dış bilezik, kafes ve iki ayrı sıra halinde dizilmiş bilyalar bulunur. Mil döndüğünde bilyalar bileziklerdeki yuvarlanma kanalları içerisinde hareket eder ve kaymalı sürtünmenin yerine yuvarlanmalı hareket oluşturur.

İki sıra bilyanın yükü paylaşması, aynı dış ölçülere yakın tek sıralı rulmanlara göre daha yüksek radyal yüklerin taşınmasına imkân verir. Ayrıca rulmanın eksenel yöndeki rijitliği artar ve milin yük altındaki hareketi daha kontrollü hale gelir.

Bilyalı rulmanların temel çalışma prensibini öğrenmek için Bilyalı Rulman Nasıl Çalışır? başlıklı içeriğimizi inceleyebilirsiniz.

Çift Sıralı Sabit Bilyalı Rulmanların Avantajları

Çift sıralı sabit bilyalı rulmanlar, yüksek yük kapasitesinin sınırlı montaj alanı içerisinde sağlanması gereken sistemlerde önemli avantajlar sunar:


• Tek sıralı sabit bilyalı rulmanlara göre daha yüksek radyal yük taşıyabilir.


• Her iki yöndeki sınırlı eksenel yükleri karşılayabilir.


• İki sıra bilya sayesinde daha yüksek sistem rijitliği sağlar.


• İki ayrı rulman kullanılması gereken bazı uygulamalarda daha kompakt çözüm sunabilir.


• Milin yük altındaki sapmasını azaltmaya yardımcı olur.


• Orta ve yüksek devirlerde çalışabilir.


• Düşük sürtünmeli çalışma özelliğini korur.


• Bakım ihtiyacı düşüktür.


• Açık, metal kapaklı veya keçeli seçenekleri bulunabilir.


• Farklı iç boşluk sınıflarında üretilebilir.

Bilyalı rulman çeşitlerini ve aralarındaki temel farklılıkları görmek için Bilyalı Rulman Çeşitleri Nelerdir? rehberimizden yararlanabilirsiniz.

Çift Sıralı ve Tek Sıralı Sabit Bilyalı Rulman Arasındaki Fark

Tek sıralı ve çift sıralı sabit bilyalı rulmanlar benzer bir çalışma prensibine sahip olsa da yük kapasitesi, genişlik, rijitlik ve montaj alanı bakımından birbirinden ayrılır.


• Tek sıralı rulmanlar: Daha dar, daha hafif ve genellikle daha yüksek devirlere uygun yapıdadır.


• Çift sıralı rulmanlar: Daha geniş, daha rijit ve daha yüksek radyal yük kapasitesine sahiptir.

Hafif ve yüksek devirli sistemlerde tek sıralı sabit bilyalı rulmanlar yeterli olabilir. Yükün artması veya daha yüksek mil rijitliği gerekmesi durumunda çift sıralı modeller değerlendirilebilir.

Farklı bilyalı rulman tasarımlarını karşılaştırmak için Sabit Bilyalı Rulmanlar Nedir? başlıklı içeriğimizi inceleyebilirsiniz.

Çift Sıralı Sabit Bilyalı Rulman Serileri

Çift sıralı sabit bilyalı rulmanlar çoğunlukla 4200 ve 4300 temel serileriyle tanınır. Üreticiye ve özel tasarıma bağlı olarak farklı seri ve ek kodlar da kullanılabilir.

4200 Serisi Çift Sıralı Rulmanlar

4200 serisi rulmanlar, çift sıralı sabit bilyalı rulmanların daha hafif kesitli modelleri arasında yer alır. Aynı iç çaptaki 4300 serisine göre genellikle daha küçük dış çap ve genişliğe sahiptir.

Montaj alanının sınırlı olduğu ancak tek sıralı rulmandan daha fazla yük kapasitesinin gerektiği motor, pompa, redüktör ve makine uygulamalarında tercih edilebilir.

4300 Serisi Çift Sıralı Rulmanlar

4300 serisi rulmanlar, 4200 serisine göre daha geniş ve ağır kesitli bir yapıya sahiptir. Bu yapı daha yüksek radyal yük kapasitesi ve daha yüksek rijitlik sağlayabilir.

Ağır hizmet tipi makineler, tarım ekipmanları, endüstriyel redüktörler, pompalar ve yüksek yük altında çalışan millerde kullanılabilir.

Aynı iç çaptaki 4200 ve 4300 serilerinin dış çapları ve genişlikleri farklı olabileceğinden birbiri yerine doğrudan kullanılmamalıdır. Rulman ölçülerinin nasıl kontrol edildiğini öğrenmek için Rulman Ölçüleri Nasıl Okunur? rehberimizi inceleyebilirsiniz.

Çift Sıralı Sabit Bilyalı Rulman ile Oynak Bilyalı Rulman Farkı

Çift sıralı sabit bilyalı rulmanlar ile çift sıralı misketli oynak rulmanlar iki sıra bilyaya sahip olmalarına rağmen aynı ürün değildir.


• Çift sıralı sabit bilyalı rulmanlar: Yüksek radyal yük kapasitesi ve rijit çalışma için tasarlanır. Mil ve yatak hizasının doğru olması gerekir.


• Çift sıralı misketli oynak rulmanlar: Küresel dış bilezik yuvarlanma yolu sayesinde belirli seviyedeki mil kaçıklıklarını tolere edebilir.

Mil ile yatak arasında hizasızlık oluşması beklenen uygulamalarda çift sıralı misketli oynak rulmanlar daha uygun olabilir. Rijitlik ve yüksek radyal yük kapasitesinin öncelikli olduğu düzgün hizalanmış sistemlerde ise çift sıralı sabit bilyalı rulmanlar öne çıkar.

Radyal ve Eksenel Yük Kapasitesi

Çift sıralı sabit bilyalı rulmanlar temel olarak yüksek radyal yükleri taşımak amacıyla kullanılır. İki sıra bilya, yükün daha geniş bir temas alanına dağıtılmasını sağlar.

Derin yuvarlanma kanalı yapısı sayesinde her iki yönde belirli miktarda eksenel yük de taşınabilir. Ancak eksenel yükün yüksek olduğu uygulamalarda açısal temaslı bilyalı rulmanlar veya bilyalı alın rulmanları değerlendirilmelidir.

Yük türleri hakkında daha fazla bilgi için Radyal Yük Nedir?, Eksenel Yük Nedir? ve Kombine Yük Nedir? içeriklerimizi inceleyebilirsiniz.

Açık, Metal Kapaklı ve Lastik Keçeli Modeller

Çift sıralı sabit bilyalı rulmanlar çalışma ortamına ve üretici seçeneklerine göre açık, metal kapaklı veya lastik keçeli olarak üretilebilir.


• Açık rulmanlar: Yağlamanın dışarıdan yapıldığı ve rulmanın korunaklı bir gövde içinde çalıştığı sistemlerde kullanılır.


• Metal kapaklı rulmanlar: Düşük sürtünme ve yüksek devir korunurken büyük kir parçalarına karşı sınırlı koruma sağlar.


• Lastik keçeli rulmanlar: Toz, nem ve kirlenmenin bulunduğu çalışma ortamlarında daha yüksek sızdırmazlık sağlar.

Kapak tipleri arasındaki farkları öğrenmek için ZZ ve 2RS Rulman Arasındaki Fark Nedir? ve Açık Rulman mı Keçeli Rulman mı? başlıklı rehberlerimizi inceleyebilirsiniz.

İç Boşluk Seçimi

Çift sıralı sabit bilyalı rulmanların çalışma performansında iç boşluk önemli bir yere sahiptir. Mil ve yuva geçmeleri, çalışma sıcaklığı ve yük miktarı rulmanın çalışma sırasındaki gerçek iç boşluğunu etkiler.


• CN: Standart iç boşluk sınıfıdır.


• C3: Standarttan daha yüksek iç boşluk sunar.


• C4: C3 sınıfından daha yüksek boşluğa sahiptir.

C3 boşluk, yüksek sıcaklık veya sıkı geçme nedeniyle çalışma boşluğunun azalacağı uygulamalarda tercih edilebilir. Ancak C3 kodu bir kalite göstergesi değildir ve her uygulamada kullanılması doğru değildir.

Bu konuda ayrıntılı bilgi için C3 Boşluklu Rulman Nedir? rehberimizi inceleyebilirsiniz.

Çift Sıralı Sabit Bilyalı Rulmanlar Nerelerde Kullanılır?

Çift sıralı sabit bilyalı rulmanlar, standart tek sıralı rulmanların yük kapasitesinin yetersiz kaldığı ancak makaralı rulman kullanımının gerekli olmadığı uygulamalarda tercih edilir.


• Elektrik motorları


• Endüstriyel pompalar


• Redüktörler


• Kompresörler


• Konveyör sistemleri


• Tarım makineleri


• Tekstil makineleri


• Ambalaj makineleri


• Endüstriyel fanlar


• Takım tezgâhları


• Otomasyon sistemleri


• Ağır hizmet tipi döner ekipmanlar

Bilyalı rulmanların farklı uygulama alanlarını görmek için Bilyalı Rulman Nerelerde Kullanılır? rehberimizi inceleyebilirsiniz.

Çift Sıralı Sabit Bilyalı Rulman Seçerken Nelere Dikkat Edilmelidir?

Doğru rulmanın belirlenebilmesi için yalnızca iç çap, dış çap ve genişlik ölçülerine bakılması yeterli değildir. Aşağıdaki teknik kriterler birlikte değerlendirilmelidir:


• Radyal yükün büyüklüğü


• Eksenel yükün miktarı ve yönü


• Çalışma devri


• Çalışma sıcaklığı


• Mil ve yuva ölçüleri


• Montaj alanı


• İç boşluk sınıfı


• Kapak veya keçe tipi


• Yağlama yöntemi


• Mil ve yatak hizası


• Beklenen çalışma ömrü

Rulman kodlarını ve teknik ekleri yorumlamak için Rulman Kodları Ne Anlama Gelir? rehberimizden yararlanabilirsiniz.

Makparsan Çift Sıralı Sabit Bilyalı Rulman Çözümleri

Makparsan’da farklı iç çap, dış çap, genişlik, marka ve teknik özelliklere sahip çift sıralı sabit bilyalı rulman seçeneklerini inceleyebilirsiniz. Ürün seçiminde rulman ölçülerinin yanı sıra yük kapasitesi, iç boşluk, devir ve montaj şartlarının birlikte değerlendirilmesi önerilir.

Uygulamanız için tek sıralı veya çift sıralı rulman seçimi konusunda kararsız kaldığınızda Hangi Rulmanı Seçmeliyim? rehberimizi inceleyebilir veya Makparsan ekibinden teknik destek alabilirsiniz.

Çift Sıralı Sabit Bilyalı Rulman Seçim ve Kullanım Rehberi

Çift sıralı sabit bilyalı rulmanlar, yüksek radyal yük kapasitesi ve kompakt yapıları sayesinde pek çok endüstriyel uygulamada tercih edilir. Ancak rulmanın uzun süre güvenilir şekilde çalışabilmesi için seri, ölçü, iç boşluk, geçme, yağlama ve çalışma devrinin doğru belirlenmesi gerekir.

Aşağıdaki teknik rehberlerden çift sıralı bilyalı rulmanların özellikleri, yük kapasitesi, montajı, yağlanması ve arıza nedenleri hakkında ayrıntılı bilgi edinebilirsiniz.

Çift Sıralı ve Sabit Bilyalı Rulman Rehberleri


• Çift Sıralı Bilyalı Rulman Nedir?


• Sabit Bilyalı Rulmanlar Nedir?


• Bilyalı Rulman Nasıl Çalışır?


• Bilyalı Rulman Çeşitleri Nelerdir?


• Bilyalı Rulman Nerelerde Kullanılır?


• Bilyalı Rulman ile Makaralı Rulman Arasında Nasıl Seçim Yapılır?

İlgili Bilyalı Rulman Kategorileri

Çalışma şartlarına göre çift sıralı sabit bilyalı rulman yerine farklı bilyalı rulman çeşitleri de değerlendirilebilir:


• Bilyalı Rulmanlar


• Tek Sıralı Sabit Bilyalı Rulmanlar


• Açısal Temaslı Bilyalı Rulmanlar


• Çift Sıralı Misketli Oynak Rulmanlar


• Bilyalı Alın Rulmanları

Rulman Kodları ve Ölçü Seçimi

Çift sıralı sabit bilyalı rulmanlarda temel seri numarası rulmanın kesit yapısını ve iç çap grubunu belirtir. Kodun ardından gelen harf ve rakamlar kapak, keçe, boşluk, hassasiyet veya özel üretim özellikleri hakkında bilgi verebilir.


• Rulman Kodları Ne Anlama Gelir?


• Rulman Ölçüleri Nasıl Okunur?


• Rulman Seri Numaraları Nasıl Okunur?


• Hangi Rulmanı Seçmeliyim?

Radyal, Eksenel ve Kombine Yükler

Çift sıralı sabit bilyalı rulmanlar ağırlıklı olarak radyal yük taşır. Bununla birlikte derin kanal yapısı sayesinde iki yöndeki belirli eksenel yükleri de karşılayabilir. Yük kapasitesi değerlendirilirken rulmanın dinamik ve statik yük değerleri kontrol edilmelidir.


• Radyal Yük Nedir?


• Eksenel Yük Nedir?


• Kombine Yük Nedir?


• Dinamik Yük Kapasitesi Nedir?


• Statik Yük Kapasitesi Nedir?

İç Boşluk ve Çalışma Devri

İç boşluk seçimi yapılırken çalışma sıcaklığı, mil ve yuva geçmeleri, yük miktarı ve devir dikkate alınmalıdır. Gereğinden düşük çalışma boşluğu sürtünme ve sıcaklık artışına, aşırı yüksek boşluk ise titreşim ve ses oluşumuna neden olabilir.


• C3 Boşluklu Rulman Nedir?


• Bilyalı Rulmanlarda Boşluk Sınıfları: CN, C2, C3, C4 ve C5


• Rulman Devir Limiti Nedir?


• dN Değeri Nedir?

Kapak ve Keçe Seçimi

Kapak veya keçe seçimi rulmanın kirlenmeye karşı korunmasını, sürtünmesini ve ulaşabileceği çalışma devrini etkiler. Üretici seçeneklerine göre açık, metal kapaklı veya lastik keçeli çift sıralı rulman modelleri bulunabilir.


• ZZ ve 2RS Rulman Arasındaki Fark Nedir?


• Açık Rulman mı Keçeli Rulman mı?


• Keçeli Rulman Nedir?


• Metal Kapaklı Rulman Nedir?


• Lastik Keçeli Rulman Nedir?

Rulman Yağlama ve Bakımı

Doğru gres türünün uygun miktarda kullanılması rulmanın çalışma sıcaklığı, sürtünmesi ve ömrü üzerinde doğrudan etkilidir. Fazla gres kullanımı, yetersiz yağlama kadar zararlı olabilir.


• Rulman Gresi Nasıl Seçilir?


• Yüksek Devirde Hangi Rulman Gresi Kullanılır?


• Gres Fazla Basılırsa Ne Olur?


• Rulman Ne Sıklıkla Yağlanmalıdır?


• Rulman Yağlama Rehberi

Montaj ve Geçme Seçimi

Çift sıralı rulmanların daha geniş yapısı, montaj sırasında bileziklerin düzgün biçimde desteklenmesini önemli hale getirir. Montaj kuvveti bilyalar üzerinden aktarılmamalı ve doğrudan çekiç darbesi uygulanmamalıdır.


• Rulman Montajı Nasıl Yapılır?


• Rulman Montajında Geçme Türleri Nelerdir?


• Rulman Montaj Presi Nasıl Seçilir?


• Rulman Isıtıcı Nedir?


• İndüksiyonlu Rulman Isıtıcı Nasıl Çalışır?


• Rulman Sökme ve Takma İşlemi Nasıl Yapılır?

Rulman Ömrü ve Arıza Nedenleri

Yanlış montaj, yetersiz yağlama, aşırı yük, hizasızlık ve kirlenme çift sıralı rulmanlarda erken arızaya neden olabilir. Rulmanın değişmesinden önce arızanın temel sebebinin belirlenmesi gerekir.


• L10 Rulman Ömrü Nedir?


• Rulman Ömrü Nasıl Hesaplanır?


• Rulman Arızası Nasıl Anlaşılır?


• Rulman Neden Isınır?


• Rulman Neden Ses Yapar?


• Rulman Kilitlenmesi Neden Olur?


• Rulman Dağılması Neden Olur?

Uygulama Alanlarına Göre Rulman Rehberleri


• Elektrik Motorlarında Hangi Rulmanlar Kullanılır?


• Pompa Rulmanları


• Redüktör Rulmanları


• Kompresör Rulmanları


• Konveyör Rulmanları


• Tarım Makinelerinde Rulmanlar


• Fan Motoru Rulmanları

Çift Sıralı Sabit Bilyalı Rulmanlar Hakkında Sık Sorulan Sorular

Çift sıralı sabit bilyalı rulman ne demektir?

İç ve dış bilezik arasında iki sıra bilya bulunan, yüksek radyal yük kapasitesi ve daha yüksek sistem rijitliği sağlayan bilyalı rulman çeşididir.

Çift sıralı rulman daha fazla yük taşır mı?

Genel olarak evet. İki sıra bilya yükü paylaştığı için benzer çalışma şartlarındaki tek sıralı bilyalı rulmanlardan daha yüksek radyal yük kapasitesi sunabilir.

4200 ve 4300 serileri arasındaki fark nedir?

4200 serisi daha hafif ve kompakt kesitli, 4300 serisi ise daha geniş ve yüksek yük kapasiteli yapıdadır. Aynı iç çapa sahip olsalar bile dış çap ve genişlik ölçüleri farklı olabilir.

Çift sıralı rulman iki yönde eksenel yük taşır mı?

Derin kanal yapısı sayesinde her iki yöndeki belirli miktardaki eksenel yükleri taşıyabilir. Çok yüksek eksenel yüklerde açısal temaslı veya eksenel rulmanlar tercih edilmelidir.

Çift sıralı sabit rulman mil kaçıklığını karşılar mı?

Hayır. Çift sıralı sabit bilyalı rulmanlar belirgin mil ve yatak hizasızlıkları için tasarlanmamıştır. Kaçıklığın bulunduğu uygulamalarda oynak bilyalı rulmanlar değerlendirilmelidir.

C3 çift sıralı rulman daha kaliteli midir?

C3 bir kalite sınıfı değildir. Standarttan daha yüksek iç boşluk anlamına gelir ve yalnızca çalışma sıcaklığı, devir veya geçme şartları gerektiriyorsa seçilmelidir.

Çift sıralı rulman yerine iki tek sıralı rulman kullanılabilir mi?

Bazı uygulamalarda mümkün olabilir; ancak ölçüler, yük dağılımı, eksenel sabitleme ve montaj düzeni yeniden hesaplanmalıdır. İki çözüm doğrudan eşdeğer kabul edilmemelidir.

Çift sıralı sabit bilyalı rulman neden ısınır?

Fazla veya yanlış gres, aşırı yük, sıkı geçme, yetersiz çalışma boşluğu, hizasızlık ve yüksek devir aşırı sıcaklığa neden olabilir.

Çift sıralı rulman ne zaman değiştirilmelidir?

Kalıcı uğultu, titreşim, aşırı boşluk, dönme sırasında takılma, yüzey hasarı veya anormal sıcaklık görülmesi durumunda rulman ve bağlı sistem kontrol edilmelidir.
