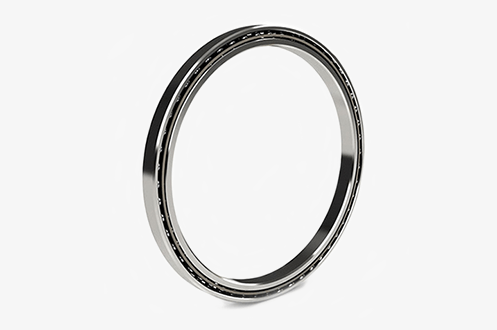

İnce kesitli bilyalı rulmanlar; standart rulmanlara göre
daha düşük kesit yüksekliğine sahip, dar montaj alanlarında kullanılmak
üzere geliştirilmiş kompakt rulman çeşitleridir. Hafif yapıları, düşük
sürtünme özellikleri ve yüksek devir kabiliyetleri sayesinde birçok
hassas mekanizmada tercih edilirler.


Robotik sistemlerden elektrik motorlarına, otomasyon ekipmanlarından
medikal cihazlara kadar geniş bir kullanım alanına sahip olan ince kesitli
rulmanlar; uygulamaya göre açık, metal kapaklı veya kauçuk keçeli olarak
üretilebilir.

İnce Kesitli Rulman Seçerken Nelere Dikkat Edilmelidir?

Rulmanın iç çap, dış çap ve genişlik ölçüleri
6700, 6800, 6900 veya 61800 seri bilgisi
Taşınacak radyal ve eksenel yük miktarı
Makinenin çalışma devri
Açık, ZZ veya 2RS koruma seçeneği
Çalışma ortamındaki toz, nem ve sıcaklık
İç boşluk ve hassasiyet sınıfı
Mil ve yataklama toleransları


İnce kesitli rulman seçiminde yalnızca iç çapın aynı olması yeterli
değildir. Dış çap, genişlik, yük kapasitesi, devir sınırı ve kapak tipi
de uygulamanın çalışma şartlarıyla uyumlu olmalıdır.


Aradığınız ince kesitli bilyalı rulmanın kodunu veya ölçülerini bize
ileterek uygulamanıza uygun ürün seçenekleri hakkında bilgi alabilirsiniz.


Ürün seçimi için Makparsan ile iletişime geçin



İnce kesitli bilyalı rulmanlar, aynı veya benzer iç çapa sahip standart
rulmanlara göre daha küçük dış çap ve kesit ölçülerine sahip rulmanlardır.
Bu yapı, makine tasarımında daha az alan kullanılmasına ve toplam sistem
ağırlığının azaltılmasına yardımcı olur.


İnce kesitli modellerin büyük bölümü tek sıralı sabit bilyalı rulman
çalışma prensibine sahiptir. Radyal yükleri taşıyabildikleri gibi uygun
çalışma şartlarında belirli miktarda iki yönlü eksenel yükü de
karşılayabilirler.


Yapıları, avantajları ve kullanım alanları hakkında ayrıntılı bilgi için

İnce Kesitli Bilyalı Rulmanlar Nedir?

başlıklı rehberimizi inceleyebilirsiniz.



İnce Kesitli Rulmanların Avantajları

İnce kesitli rulmanlar özellikle kompakt, hafif ve yüksek devirli
mekanizmaların tasarlanmasında önemli avantajlar sağlar.


Dar montaj alanlarında kullanılabilir.
Makine ve ekipman ağırlığının azaltılmasına yardımcı olur.
Düşük sürtünme ile çalışabilir.
Yüksek devirli uygulamalara uygun modelleri bulunur.
Düşük ses ve titreşim seviyesi sağlayabilir.
Kompakt makine tasarımına imkân verir.
Açık, ZZ ve 2RS seçenekleri bulunabilir.
Farklı iç çap ve kesit ölçülerinde üretilebilir.


Bu avantajların elde edilebilmesi için rulmanın yük kapasitesinin,
çalışma devrinin, montaj toleranslarının ve yağlama şartlarının
uygulamaya uygun olması gerekir.



İnce Kesitli Bilyalı Rulmanlar Nerelerde Kullanılır?

İnce kesitli rulmanlar, montaj alanının sınırlı olduğu ve düşük ağırlığın
önem taşıdığı birçok endüstriyel ve teknolojik uygulamada kullanılmaktadır.


Robotik sistemler
Endüstriyel otomasyon ekipmanları
Küçük ve orta boy elektrik motorları
Redüktörler ve hassas aktarma sistemleri
Medikal cihazlar
Laboratuvar ve ölçüm ekipmanları
Tekstil makineleri
Yazıcı ve tarayıcı mekanizmaları
Ambalaj makineleri
Fan ve havalandırma sistemleri
Hassas el aletleri
Model araç ve hobi ekipmanları
Havacılık ve savunma uygulamaları
Optik ve görüntüleme sistemleri


Uygulama alanına göre rulmanın kesit ölçüsü, yük kapasitesi, devir sınırı,
kapak yapısı ve hassasiyet sınıfı birlikte değerlendirilmelidir.



İnce Kesitli Rulman Serileri

İnce kesitli bilyalı rulmanlar farklı dış çap, genişlik ve yük kapasitesi
sunan çeşitli seriler altında üretilmektedir. Yaygın seriler arasında
6700, 6800, 6900 ve 61800 serileri bulunur.




Rulman serisi
Genel yapısı
Öne çıkan özelliği
Genel kullanım alanı




6700 Serisi
Çok ince ve kompakt
Düşük kesit yüksekliği
Ultra kompakt ve hafif sistemler


6800 Serisi
İnce kesitli
Yüksek devir ve yer tasarrufu
Motorlar, otomasyon ve hassas mekanizmalar


6900 Serisi
6800 serisine göre daha güçlü kesit
Daha yüksek yük kapasitesi ve rijitlik
Orta yük taşıyan kompakt sistemler


61800 Serisi
İnce ve hafif yapı
Düşük sürtünme ve yüksek devir
Hassas makineler ve sınırlı montaj alanları




Seriler aynı iç çapa sahip olsalar bile dış çapları, genişlikleri ve
yük kapasiteleri farklı olabilir. Bu nedenle bir serinin yerine başka
bir seri kullanılmadan önce bütün teknik ölçüler kontrol edilmelidir.



6700 Serisi İnce Kesitli Rulmanlar

6700 serisi rulmanlar, tek sıralı sabit bilyalı rulman ailesinin en
kompakt ve ince kesitli gruplarından biridir. Çok düşük kesit yüksekliği
sayesinde montaj alanının son derece sınırlı olduğu sistemlerde tercih
edilir.


Düşük ağırlık ve yüksek devir kabiliyeti sunabilen 6700 serisi;
küçük motorlar, robotik sistemler, hassas cihazlar, ölçüm ekipmanları
ve kompakt otomasyon mekanizmalarında kullanılabilir.


Seri özellikleri, ölçüleri ve kullanım alanları için

6700 Serisi Rulmanlar Nedir?

başlıklı blog yazımızı inceleyebilirsiniz.



6800 Serisi İnce Kesitli Rulmanlar

6800 serisi, dar montaj alanlarında yaygın olarak kullanılan ince
kesitli sabit bilyalı rulman gruplarından biridir. Kompakt yapısına
rağmen uygun çalışma koşullarında yüksek devir ve dengeli çalışma
performansı sunabilir.


Elektrik motorları, fanlar, robotik sistemler, tekstil makineleri,
yazıcı mekanizmaları ve çeşitli otomasyon ekipmanlarında kullanılabilir.
Açık tipin yanı sıra ZZ metal kapaklı ve 2RS kauçuk keçeli seçenekleri
de bulunabilir.


6800 serisinin yapısı ve kullanım alanları hakkında bilgi için

6800 Serisi İnce Kesitli Rulmanlar Nedir?

yazımızı inceleyebilirsiniz.


Kodların üzerindeki kapak, iç boşluk ve diğer ek işaretlerin anlamlarını
öğrenmek için

6800 Serisi Rulman Kodları Ne Anlama Gelir?

başlıklı içeriğimize göz atabilirsiniz.


Yaygın modellerin ölçülerini karşılaştırmak için

6800 Serisi Rulman Ölçü Tablosu

rehberimizden yararlanabilirsiniz.



6900 Serisi İnce Kesitli Rulmanlar

6900 serisi rulmanlar da ince kesitli tek sıralı sabit bilyalı rulman
grubunda yer alır. Ancak aynı iç çapta 6800 serisine göre genellikle
daha büyük dış çapa ve daha geniş bir kesite sahiptir.


Bu yapı, 6900 serisinin daha yüksek yük kapasitesi, daha fazla rijitlik
ve daha dayanıklı bir yataklama sunmasına yardımcı olabilir. Kompakt
tasarımın yanında yük taşıma kapasitesinin de önemli olduğu sistemlerde
tercih edilebilir.


Seri hakkında ayrıntılı bilgi için

6900 Serisi İnce Kesitli Rulmanlar Nedir?

başlıklı rehberimizi inceleyebilirsiniz.


İki seri arasındaki kesit, dış çap ve yük kapasitesi farklarını görmek için

6800 ve 6900 Serisi Rulmanlar Arasındaki Farklar

yazımızı okuyabilirsiniz.



61800 Serisi İnce Kesitli Rulmanlar

61800 serisi rulmanlar, düşük kesit yüksekliği ve kompakt yapısıyla
öne çıkan ince kesitli sabit bilyalı rulmanlardır. Dar alanlarda
yataklama yapılmasını sağlarken düşük sürtünme ve yüksek devir
kabiliyeti sunabilirler.


Hassas ekipmanlar, küçük elektrik motorları, otomasyon sistemleri,
ölçüm cihazları ve düşük ağırlığın önemli olduğu mekanizmalarda
tercih edilebilirler.


61800 serisinin özellikleri, ölçüleri ve diğer ince kesitli serilerle
farkları hakkında bilgi için

61800 Serisi Rulmanlar Nedir?

başlıklı yazımızı inceleyebilirsiniz.



6700, 6800 ve 6900 Serileri Arasındaki Farklar

İnce kesitli rulman serileri arasında seçim yapılırken yalnızca mil
çapına bakılmamalıdır. Aynı iç çaptaki farklı seriler, dış çap ve
genişlik bakımından birbirinden ayrılır.




Özellik
6700 Serisi
6800 Serisi
6900 Serisi




Kesit yapısı
Çok ince
İnce
Daha güçlü ve geniş


Dış çap
En küçük seçeneklerden biri
Orta seviyede
Daha büyük


Yük kapasitesi
Daha sınırlı
Orta seviyede
Daha yüksek


Yer tasarrufu
Çok yüksek
Yüksek
Yüksek


Genel tercih nedeni
Minimum montaj alanı
Denge ve yüksek devir
Rijitlik ve yük kapasitesi




Kesin seçim yapılırken üreticinin dinamik yük, statik yük, referans
devir ve sınır devir değerleri mutlaka kontrol edilmelidir.



Açık, ZZ ve 2RS İnce Kesitli Rulmanlar

İnce kesitli rulmanlarda koruma yapısı, rulmanın çalışma devrini,
sürtünmesini ve dış etkenlere karşı dayanımını etkileyebilir.




Rulman tipi
Yapısı
Avantajı
Uygun çalışma ortamı




Açık rulman
Kapak veya keçe bulunmaz
Düşük sürtünme ve yağlamaya erişim
Temiz ve kontrollü ortamlar


ZZ rulman
İki tarafı metal kapaklıdır
Düşük sürtünme ve yüksek devir
Tozun sınırlı olduğu ortamlar


2RS rulman
İki tarafı kauçuk keçelidir
Toz, kir ve neme karşı daha güçlü koruma
Kirli veya nemli çalışma ortamları




ZZ veya 2RS seçimi yapılırken yalnızca koruma seviyesi değil, çalışma
devri ve sürtünme ihtiyacı da dikkate alınmalıdır.


Kapak ve keçe farkları hakkında ayrıntılı bilgi için

ZZ Rulman ile 2RS Rulman Arasındaki Fark Nedir?

başlıklı yazımızı inceleyebilirsiniz.



İnce Kesitli Rulman Ölçüsü Nasıl Belirlenir?

İnce kesitli rulman seçiminde rulmanın iç çapı, dış çapı ve genişliği
hassas şekilde ölçülmelidir. Mümkün olduğunda mevcut rulmanın üzerindeki
tam kod esas alınmalıdır.


Rulmanın veya milin iç çapını ölçün.
Rulmanın dış çapını belirleyin.
Rulman genişliğini kontrol edin.
Rulmanın seri numarasını belirleyin.
Açık, ZZ veya 2RS tipini kontrol edin.
Varsa C3, C4 veya hassasiyet eklerini kaydedin.
Makinenin yük ve devir değerlerini belirleyin.
Üretici kataloğundaki teknik değerleri karşılaştırın.


Rulman kodları ve ölçü sistemleri hakkında daha fazla bilgi için

Rulman Ölçüleri Nasıl Okunur?

başlıklı rehberimizi inceleyebilirsiniz.


Kod üzerindeki harf ve rakamların anlamları için

Rulman Kodları Nasıl Okunur?

yazımızdan yararlanabilirsiniz.


Önemli: Yalnızca iç çapı aynı olan iki rulman doğrudan
birbirinin yerine kullanılamaz. Dış çap, genişlik, yük kapasitesi,
devir sınırı ve koruma tipi de uyumlu olmalıdır.



İnce Kesitli Rulmanlarda İç Boşluk

Rulman iç boşluğu, iç ve dış bileziklerin birbirlerine göre hareket
miktarını ifade eder. İnce kesitli rulmanlarda standart iç boşluğun
yanında uygulamaya göre C3 gibi artırılmış boşluk seçenekleri bulunabilir.


Yüksek sıcaklık, sıkı geçme veya yüksek devir nedeniyle çalışma
sırasında iç boşluk azalabilir. Bu nedenle C3 boşluklu rulman yalnızca
daha iyi olduğu düşünülerek seçilmemeli, uygulamanın teknik şartlarına
göre değerlendirilmelidir.


Konu hakkında ayrıntılı bilgi için

C3 Boşluklu Rulman Nedir?

başlıklı içeriğimizi inceleyebilirsiniz.



İnce Kesitli Rulman Seçimi Nasıl Yapılır?

Doğru rulman seçimi, makinenin güvenilirliği ve rulman kullanım ömrü
açısından önemlidir. Seçim sırasında ölçülerin yanı sıra çalışma
koşulları da değerlendirilmelidir.


Mil ve yuva ölçülerini belirleyin.
Montaj için kullanılabilecek maksimum dış çapı kontrol edin.
Radyal ve eksenel yük miktarını hesaplayın.
Makinenin normal ve maksimum çalışma devrini belirleyin.
Çalışma sıcaklığını değerlendirin.
Toz, nem ve kir seviyesine uygun kapak tipini seçin.
Gerekli iç boşluk ve hassasiyet sınıfını belirleyin.
Üretici katalog değerlerini karşılaştırın.


Çok dar bir montaj alanı için 6700 serisi avantaj sağlayabilirken,
daha yüksek yük kapasitesi gereken bir uygulamada 6900 serisi daha
uygun olabilir. 6800 serisi ise kompaktlık ve yük kapasitesi arasında
dengeli bir çözüm sunabilir.



İnce Kesitli Rulmanlarda Yük Kapasitesi

İnce kesitli yapı yer tasarrufu sağlarken rulmanın taşıyabileceği
maksimum yükü de etkileyebilir. Aynı iç çapa sahip standart bir rulman,
daha büyük bilyaları ve daha kalın bilezikleri nedeniyle genellikle
daha yüksek yük taşıma kapasitesine sahip olabilir.


Bu nedenle yalnızca montaj alanına göre en ince rulman seçilmemelidir.
Rulmanın dinamik ve statik yük kapasitesi, uygulamada oluşan gerçek
yüklerle karşılaştırılmalıdır.


Dinamik yük altında çalışan rulmanlar için üretici kataloglarında
belirtilen dinamik yük kapasitesi ve tahmini rulman ömrü değerleri
dikkate alınmalıdır.



İnce Kesitli Rulmanlarda Devir Sınırı

İnce kesitli bilyalı rulmanlar düşük sürtünmeli yapıları sayesinde
yüksek devirli uygulamalarda kullanılabilir. Ancak ulaşılabilecek
maksimum devir; rulman ölçüsüne, kapak tipine, yağlama yöntemine,
yük miktarına ve çalışma sıcaklığına bağlıdır.


ZZ metal kapaklı rulmanlar, kauçuk keçeli modellere göre daha düşük
sürtünme sağlayabilir. Buna karşılık 2RS rulmanlar dış etkenlere karşı
daha iyi koruma sunabilir.


Rulmanın katalogdaki sınır devrine yakın çalıştırılması gerekiyorsa
yağlama, balans, mil hassasiyeti ve çalışma sıcaklığı özellikle
kontrol edilmelidir.



İnce Kesitli Rulmanların Montajı

İnce bilezik yapısı nedeniyle bu rulmanların montajında uygun ekipman
kullanılması önemlidir. Hatalı veya eğik montaj bileziklerde şekil
bozukluğuna, ses ve titreşim oluşmasına neden olabilir.


Mil ve yuva yüzeyleri temizlenmelidir.
Montaj kuvveti sıkı geçmenin bulunduğu bileziğe uygulanmalıdır.
Rulmana doğrudan çekiçle vurulmamalıdır.
Uygun çapta montaj borusu veya pres aparatı kullanılmalıdır.
Rulman yuvasına eğik şekilde sokulmamalıdır.
Kapak ve keçelere baskı uygulanmamalıdır.
Mil ve yuva toleransları kontrol edilmelidir.
Montaj sonrasında rulmanın serbestçe dönüp dönmediği kontrol edilmelidir.


Doğru uygulamalar hakkında daha fazla bilgi için

Rulman Montajı Nasıl Yapılır?

başlıklı rehberimizi inceleyebilirsiniz.



İnce Kesitli Rulmanlarda Yağlama

Doğru yağlama, ince kesitli rulmanlarda sürtünmenin, sıcaklığın ve
aşınmanın kontrol altında tutulmasına yardımcı olur. Kapalı rulmanların
büyük bölümü üretim sırasında uygun miktarda gresle doldurulur.


Açık rulmanlarda yağlama yöntemi uygulamanın devrine, yüküne ve çalışma
ortamına göre seçilmelidir. Gereğinden fazla gres kullanılması rulmanın
çalışma sıcaklığını yükseltebilir ve özellikle yüksek devirlerde enerji
kaybına neden olabilir.


Uygun yağlayıcının belirlenmesi için

Rulman Gresi Nasıl Seçilir?

başlıklı içeriğimizi okuyabilirsiniz.



İnce Kesitli Rulmanlarda Ses ve Titreşim Neden Oluşur?

İnce kesitli rulmanlarda ses ve titreşim yalnızca rulmanın arızalı
olmasından kaynaklanmaz. Montaj hatası, mil eğriliği, yuva bozukluğu,
yanlış geçme, yetersiz yağlama veya aşırı yük de benzer belirtiler
oluşturabilir.


Rulmanın eğik monte edilmesi
Mil veya yuvanın tolerans dışında olması
Rulman içine toz ve kir girmesi
Yetersiz veya fazla yağlama
Uygun olmayan iç boşluk seçimi
Aşırı radyal veya eksenel yük
Rulmanın sınır devrinin aşılması
Bilya veya kanallarda yüzey hasarı oluşması


Olası nedenleri ayrıntılı incelemek için

Rulman Neden Ses Yapar?

başlıklı rehberimize göz atabilirsiniz.



İnce Kesitli Rulman Seçiminde Sık Yapılan Hatalar

Yalnızca iç çapa bakılarak ürün seçilmesi
6700, 6800 ve 6900 serilerinin birbirinin yerine kullanılabileceğinin düşünülmesi
Rulmanın yük kapasitesinin kontrol edilmemesi
ZZ ve 2RS seçenekleri arasındaki farkın dikkate alınmaması
Makinenin maksimum çalışma devrinin göz ardı edilmesi
C3 boşluklu rulmanın her uygulamada daha iyi olduğunun düşünülmesi
Mil ve yuva toleranslarının kontrol edilmemesi
Montaj sırasında kuvvetin yanlış bileziğe uygulanması
Rulman kodundaki ek işaretlerin dikkate alınmaması


Mevcut rulmanın tam kodu okunabiliyorsa yeni ürün seçiminde bu kod
esas alınmalı, farklı bir marka veya seri kullanılacaksa teknik
karşılıklar katalog üzerinden doğrulanmalıdır.



Makparsan İnce Kesitli Bilyalı Rulman Çözümleri

Makparsan olarak robotik sistemler, elektrik motorları, otomasyon
ekipmanları, medikal cihazlar, hassas makineler ve farklı endüstriyel
uygulamalar için ince kesitli bilyalı rulman çözümleri sunuyoruz.


Elinizde bulunan rulmanın tam kodunu, iç çap, dış çap ve genişlik
ölçülerini veya kullanılacağı makinenin bilgilerini paylaşarak
ihtiyacınıza uygun ürün seçenekleri hakkında destek alabilirsiniz.

Doğru İnce Kesitli Rulmanı Birlikte Belirleyelim

Rulman kodunu veya ölçülerini bize gönderin; 6700, 6800, 6900,
61800 ve diğer ince kesitli rulman seçeneklerini uygulamanızın
çalışma koşullarına göre birlikte değerlendirelim.


Makparsan ile iletişime geçin
