Makaralı rulmanlar; yükü bilyalar yerine silindirik,
konik, fıçı biçimli veya iğne formundaki makaralar aracılığıyla taşıyan
rulman çeşitleridir. Makaralar ile yuvarlanma yolları arasında daha
geniş bir temas alanı oluşması sayesinde ağır yüklerin bulunduğu
makinelerde yüksek taşıma kapasitesi sağlayabilirler.


Silindirik, konik, oynak, iğneli ve eksenel makaralı rulmanlar;
taşıdıkları yükün yönüne, çalışma devrine, montaj alanına ve hizalama
koşullarına göre farklı avantajlar sunar. Redüktörlerden iş makinelerine,
çelik fabrikalarından tarım makinelerine kadar birçok ağır hizmet
uygulamasında kullanılırlar.

Makaralı Rulman Seçerken Nelere Dikkat Edilmelidir?

Radyal, eksenel veya kombine yük miktarı
Silindirik, konik, oynak, iğneli veya eksenel rulman tipi
Rulmanın iç çap, dış çap ve genişlik ölçüleri
Makinenin normal ve maksimum çalışma devri
Darbe, titreşim ve hizalama hatası ihtimali
Silindirik veya konik delik yapısı
Normal, C3 veya farklı iç boşluk sınıfı
Açık, keçeli veya özel sızdırmazlık yapısı
Yağlama yöntemi ve çalışma sıcaklığı
Mil ve yatak yuvasının geçme toleransları
Makine üreticisinin önerdiği rulman kodu


Doğru makaralı rulman seçiminde yalnızca rulman ölçüsüne bakılması
yeterli değildir. Yük yönü, devir, hizalama şartları, iç boşluk ve
yağlama sistemi de birlikte değerlendirilmelidir.


Aradığınız makaralı rulmanın tam kodunu, ölçülerini veya kullanılacağı
makinenin bilgilerini bize ileterek uygulamanıza uygun ürün seçenekleri
hakkında teknik destek alabilirsiniz.


Ürün seçimi için Makparsan ile iletişime geçin



Makaralı rulmanlar, iç ve dış bilezikler arasındaki yükü farklı
geometrilerde üretilen makaralar aracılığıyla taşıyan yuvarlanmalı
yatak elemanlarıdır. Kullanılan makara şekli, rulmanın hangi yöndeki
yükleri taşıyabileceğini ve hangi çalışma koşullarında kullanılacağını
belirler.


Bilyalı rulmanlarda yük bilya ile yuvarlanma yolu arasındaki daha küçük
bir temas bölgesine aktarılır. Makaralı rulmanlarda ise temas daha geniş
bir hat boyunca gerçekleşir. Bu yapı, yükün daha geniş bir yüzeye
dağılmasına ve rulmanın daha yüksek yükleri taşımasına yardımcı olur.


Makaralı rulmanların çeşitleri, avantajları ve kullanım alanları
hakkında ayrıntılı bilgi için

Makaralı Rulmanlar Nedir?

başlıklı rehberimizi inceleyebilirsiniz.


Alternatif içerik olarak

Makaralı Rulmanların Özellikleri ve Kullanım Alanları

yazımızdan da yararlanabilirsiniz.



Makaralı Rulmanlar Nasıl Çalışır?

Mil döndüğünde rulmanın iç bileziği de mil ile birlikte hareket eder.
İç ve dış bilezikler arasında bulunan makaralar, yuvarlanma yolları
üzerinde dönerek hareketin düşük sürtünmeyle gerçekleşmesini sağlar.


Makaraların geometrisi ve bileziklerdeki flanş yapısı, yükün rulman
içerisinde hangi yönde aktarılacağını belirler. Silindirik makaralar
ağırlıklı olarak radyal yük taşırken konik makaralar radyal ve eksenel
yükleri birlikte karşılayabilir.


Oynak makaralı rulmanlar küresel dış bilezik yolları sayesinde
hizalama farklılıklarını tolere edebilir. İğneli rulmanlar ise ince
ve uzun makaraları sayesinde dar bir kesit içerisinde yüksek radyal
yük kapasitesi sunabilir.



Makaralı Rulmanların Avantajları

Yüksek radyal yük kapasitesi sağlayabilir.
Rulman tipine göre yüksek eksenel yükleri taşıyabilir.
Ağır hizmet koşullarına uygun modelleri bulunur.
Darbe ve titreşim yüklerine karşı dayanıklı olabilir.
Yüksek rijitlik sağlayabilir.
Uzun servis ömrü sunabilir.
Farklı yük yönlerine uygun birçok çeşidi vardır.
Dar montaj alanları için iğneli seçenekler bulunur.
Hizalama hatalarını karşılayan oynak modelleri vardır.
Parçalı yapıları sayesinde kolay monte edilebilen tipleri bulunur.


Bu avantajların elde edilebilmesi için rulmanın doğru seçilmesi,
uygun toleranslarla monte edilmesi ve çalışma koşullarına uygun
biçimde yağlanması gerekir.



Makaralı Rulmanlar Nerelerde Kullanılır?

Redüktörler ve endüstriyel dişli kutuları
Çelik fabrikaları ve haddehaneler
Madencilik ve kırma-eleme makineleri
İş ve inşaat makineleri
Tarım makineleri
Konveyör ve taşıma sistemleri
Vinç ve kaldırma ekipmanları
Otomotiv tekerlek göbekleri
Diferansiyel ve şanzımanlar
Endüstriyel pompalar
Kompresörler
Büyük elektrik motorları
Jeneratörler
Takım tezgâhları
Kağıt, tekstil ve üretim makineleri
Enerji ve rüzgâr türbini sistemleri


Tarım ekipmanlarındaki kullanım şartları hakkında daha fazla bilgi için

Tarım Makinelerinde Rulmanlar

başlıklı içeriğimizi inceleyebilirsiniz.


Konveyör uygulamalarındaki rulman seçimi için

Konveyör Rulmanları

yazımızdan yararlanabilirsiniz.



Makaralı Rulman Çeşitleri

Makaralı rulmanlar makara geometrisine, yük yönüne ve iç tasarımına
göre farklı gruplara ayrılır.




Rulman türü
Makara yapısı
Taşıdığı temel yük
Öne çıkan özelliği




Silindirik makaralı rulman
Silindir biçimli
Yüksek radyal yük
Yüksek rijitlik ve devir kapasitesi


Konik makaralı rulman
Konik biçimli
Radyal ve eksenel yük
Kombine yük taşıma kabiliyeti


Oynak makaralı rulman
Fıçı biçimli
Çok yüksek radyal ve eksenel yük
Kendinden hizalanma özelliği


İğneli rulman
İnce ve uzun
Yüksek radyal yük
Dar kesit içerisinde yüksek kapasite


Eksenel makaralı rulman
Silindirik, konik veya oynak
Yüksek eksenel yük
Ağır aksiyel yükleri taşıma




Türleri karşılaştırmalı olarak incelemek için

Makaralı Rulman Çeşitleri Nelerdir?

başlıklı içeriğimizi okuyabilirsiniz.

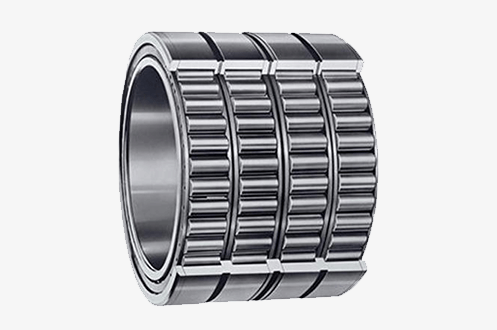

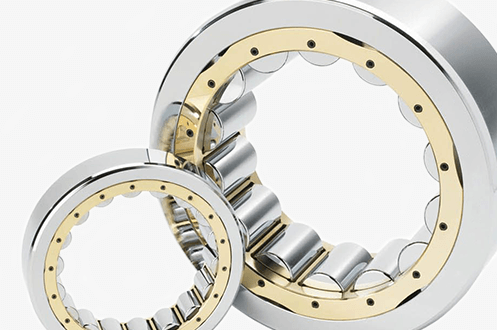

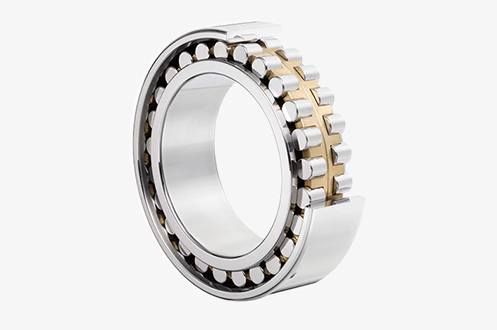

Silindirik Makaralı Rulmanlar

Silindirik makaralı rulmanlar, iç ve dış bilezikler arasında silindir
biçimli makaralar bulunan rulmanlardır. Makaralar ile yuvarlanma yolları
arasındaki geniş çizgisel temas sayesinde çok yüksek radyal yükleri
taşıyabilirler.


Yüksek rijitlik ve uygun devir kapasitesi sağlamaları nedeniyle büyük
elektrik motorları, redüktörler, takım tezgâhları, kompresörler ve
ağır sanayi makinelerinde kullanılırlar.


NU ve N tipi modeller milin eksenel yönde hareket etmesine izin
verebilir. NJ ve NUP tipleri ise tasarımlarına göre belirli yönlerdeki
eksenel yükleri taşıyabilir ve milin konumlandırılmasına yardımcı olabilir.




Tip
Flanş yapısı
Eksenel davranış
Genel kullanım




NU
Dış bilezikte iki flanş
Milin eksenel hareketine izin verir
Serbest yataklama tarafı


N
İç bilezikte iki flanş
Milin eksenel hareketine izin verir
Isıl genleşmenin bulunduğu sistemler


NJ
Tek yönde eksenel kılavuzlama
Tek yönlü sınırlı eksenel yük
Mil konumlandırma uygulamaları


NUP
İki yönlü eksenel kılavuzlama
Her iki yönde sınırlı eksenel yük
Sabit yataklama tarafı




Tipler ve kullanım alanları hakkında ayrıntılı bilgi için

Silindirik Makaralı Rulmanlar Nedir?

başlıklı rehberimizi inceleyebilirsiniz.

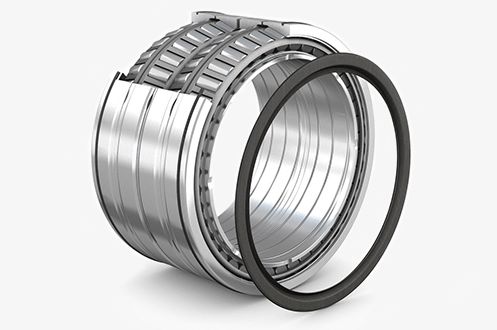

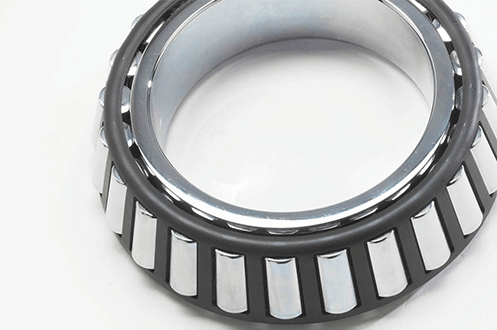

Konik Makaralı Rulmanlar

Konik makaralı rulmanlarda makaralar ile iç ve dış bilezik yolları
konik biçimde tasarlanır. Bu geometri, radyal ve eksenel yüklerin
aynı anda taşınmasına imkân verir.

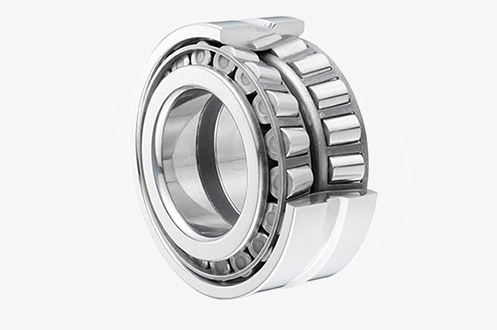

Tek sıralı konik makaralı rulmanlar eksenel yükü temel olarak tek
yönde taşır. Çift yönlü eksenel yataklama gereken uygulamalarda
rulmanlar karşılıklı çiftler halinde kullanılabilir veya çift sıralı
modeller tercih edilebilir.


Tekerlek göbekleri, diferansiyeller, şanzımanlar, ağır iş makineleri,
tarım ekipmanları ve endüstriyel redüktörlerde yaygın olarak kullanılırlar.


Konik makaralı rulmanların yapısı ve seçim kriterleri için

Konik Makaralı Rulman Nedir?

başlıklı yazımızı inceleyebilirsiniz.


Konik makaralı ve bilyalı rulmanların farklarını görmek için

Konik Makaralı Rulman ile Bilyalı Rulman Arasındaki Farklar

rehberimizden yararlanabilirsiniz.

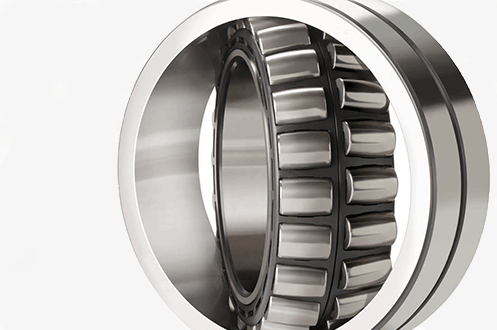

Oynak Makaralı Rulmanlar

Oynak makaralı rulmanlar, iki sıra fıçı biçimli makaraya ve küresel
dış bilezik yuvarlanma yoluna sahiptir. Küresel dış bilezik yapısı,
rulmanın kendinden hizalanmasına ve belirli seviyedeki mil eğilmeleriyle
montaj kaçıklıklarını tolere etmesine yardımcı olur.


Çok yüksek radyal yüklerin yanında önemli miktarda iki yönlü eksenel
yükü de taşıyabilirler. Bu nedenle madencilik, çimento, çelik, kağıt,
konveyör, kırıcı ve ağır sanayi uygulamalarında sıkça tercih edilirler.


Silindirik ve konik delikli seçenekleri bulunur. Konik delikli
modeller adaptör veya sökme manşonlarıyla birlikte kullanılabilir.


Oynak ve silindirik makaralı rulmanların farkları için

Oynak Makaralı Rulman ile Silindirik Makaralı Rulman Arasındaki Farklar

başlıklı karşılaştırmamızı inceleyebilirsiniz.



İğneli Rulmanlar

İğneli rulmanlar, çapına göre oldukça uzun ve ince makaralar kullanan
kompakt makaralı rulmanlardır. Küçük dış çaplarına rağmen yüksek
radyal yükleri taşıyabilirler.


Otomotiv şanzımanları, redüktörler, mafsallar, kompresörler, el
aletleri ve dar montaj alanına sahip çeşitli mekanizmalarda kullanılırlar.


İç bilezikli, iç bileziksiz, çekme kaplı, kafesli, kombine ve eksenel
iğneli rulman seçenekleri bulunur. İç bileziksiz modellerde makaralar
doğrudan mil yüzeyi üzerinde çalıştığından milin yeterli sertlik ve
yüzey hassasiyetine sahip olması gerekir.


İğneli rulmanların çeşitlerini incelemek için

İğneli Rulmanlar Nedir?

başlıklı rehberimizi okuyabilirsiniz.


Kullanım alanlarına göre seçim yapmak için

İğneli Rulman Kullanım Alanları

yazımızdan yararlanabilirsiniz.


İç bileziksiz modellerin teknik özellikleri için

İç Bileziksiz İğneli Rulmanlar Nedir?

içeriğimizi inceleyebilirsiniz.

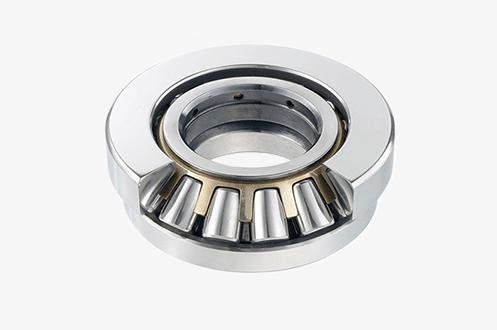

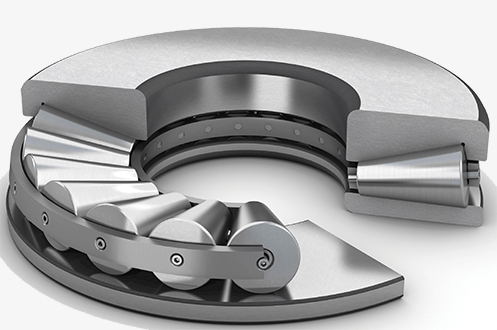

Eksenel Makaralı Rulmanlar

Eksenel makaralı rulmanlar, mil ekseni doğrultusunda oluşan yüksek
aksiyel yükleri taşımak için tasarlanmış rulmanlardır. Makaraların
şekline göre silindirik, konik, iğneli veya oynak eksenel rulman
çeşitleri bulunabilir.


Presler, vinçler, redüktörler, döner tablalar, ağır sanayi makineleri
ve enerji sistemlerinde yüksek eksenel yük kapasitesi gereken
uygulamalarda tercih edilirler.


Birçok eksenel makaralı rulman radyal yük taşımak için uygun değildir.
Uygulamada radyal kuvvet bulunuyorsa ayrı bir radyal rulman veya
kombine yük taşıyabilen uygun bir rulman tipi kullanılmalıdır.


Çeşitleri ve seçim kriterleri hakkında ayrıntılı bilgi için

Eksenel Makaralı Rulmanlar Nedir?

başlıklı rehberimizi inceleyebilirsiniz.



Silindirik ve Konik Makaralı Rulman Arasındaki Fark



Özellik
Silindirik makaralı rulman
Konik makaralı rulman




Makara şekli
Silindirik
Konik


Temel yük
Çok yüksek radyal yük
Radyal ve eksenel kombine yük


Devir kapasitesi
Genellikle daha yüksek
Yüke ve ayara bağlı olarak daha sınırlı


Boşluk ayarı
Genellikle iç boşluk sınıfıyla belirlenir
Montaj sırasında ayarlanabilir


Isıl genleşme
NU ve N tipleri avantaj sağlayabilir
Karşılıklı yataklamayla değerlendirilir


Genel kullanım
Motor, redüktör ve ağır makine
Tekerlek, diferansiyel ve şanzıman




Ayrıntılı karşılaştırma için

Silindirik Makaralı Rulman ile Konik Makaralı Rulman Arasındaki Farklar

yazımızı inceleyebilirsiniz.



Bilyalı Rulman ile Makaralı Rulman Arasındaki Fark



Özellik
Bilyalı rulman
Makaralı rulman




Yuvarlanma elemanı
Bilya
Makara


Temas yapısı
Daha küçük temas alanı
Daha geniş çizgisel temas


Yük kapasitesi
Düşük ve orta yükler
Orta, yüksek ve çok yüksek yükler


Devir kapasitesi
Genellikle daha yüksek
Rulman tipine göre daha düşük olabilir


Sürtünme
Genellikle daha düşük
Yük ve tasarıma bağlı olarak daha yüksek olabilir


Genel kullanım
Motor, fan ve hassas sistemler
Ağır sanayi ve yüksek yük uygulamaları




Uygulamaya göre iki grup arasında seçim yapmak için

Bilyalı Rulman ile Makaralı Rulman Arasında Nasıl Seçim Yapılır?

başlıklı rehberimizi inceleyebilirsiniz.



Makaralı Rulmanlar Hangi Yükleri Taşır?

Makaralı rulmanın taşıyabileceği yük yönü, makara geometrisine ve
bilezik yapısına bağlıdır.


Silindirik makaralı rulmanlar ağırlıklı olarak radyal yük taşır.
Konik makaralı rulmanlar radyal ve eksenel yükleri birlikte taşır.
Oynak makaralı rulmanlar çok yüksek radyal ve iki yönlü eksenel yük taşıyabilir.
İğneli rulmanlar dar kesitte yüksek radyal yük taşır.
Eksenel makaralı rulmanlar yüksek aksiyel yükler için kullanılır.


Mile dik yönde oluşan kuvvetler hakkında bilgi için

Radyal Yük Nedir?

başlıklı içeriğimizi inceleyebilirsiniz.


Mil doğrultusunda oluşan kuvvetler için

Eksenel Aksiyel Yük Nedir?

yazımızdan yararlanabilirsiniz.


İki kuvvetin aynı anda bulunduğu uygulamalar için

Kombine Yük Nedir?

rehberimizi inceleyebilirsiniz.



Makaralı Rulmanlarda İç Boşluk

Rulman iç boşluğu, iç ve dış bileziklerin birbirlerine göre sahip
olduğu hareket miktarını ifade eder. Makaralı rulmanlarda normal
boşluğun yanı sıra C3, C4 ve farklı uygulamalara uygun özel boşluk
sınıfları bulunabilir.


Sıkı geçme, yüksek çalışma sıcaklığı ve mil ile bilezik arasındaki
sıcaklık farkları rulmanın çalışma boşluğunu azaltabilir. Bu şartlarda
artırılmış boşluk gerekebilir.


Gereğinden fazla boşluk ise ses, titreşim, dengesiz yük dağılımı ve
yuvarlanma yolu hasarı oluşturabilir. C3 boşluk her uygulamada daha
iyi bir seçenek değildir.


İç boşluk sınıfları hakkında bilgi için

C3 Boşluklu Rulman Nedir?

başlıklı rehberimizi inceleyebilirsiniz.



Silindirik ve Konik Delikli Makaralı Rulmanlar

Makaralı rulmanlar silindirik veya konik delikli olarak üretilebilir.
Silindirik delikli modeller doğrudan uygun ölçüdeki mile monte edilir.


Konik delikli rulmanların kodunda çoğunlukla K eki bulunur. Bu modeller
konik bir mile doğrudan veya adaptör manşonu aracılığıyla silindirik
bir mile monte edilebilir.


Konik delikli rulmanın mil üzerinde ilerletilmesi, rulman iç boşluğunu
azaltır. Gereğinden fazla sıkma rulmanın ısınmasına ve erken arızaya
neden olabilir. Montaj sırasında boşluk azalması veya eksenel ilerleme
miktarı üretici talimatlarına göre kontrol edilmelidir.



Makaralı Rulman Ölçüsü Nasıl Belirlenir?

Yeni rulman seçerken mevcut ürünün tam kodunun kullanılması en güvenilir
yöntemdir. Kod okunamıyorsa iç çap, dış çap ve genişlik hassas biçimde
ölçülmelidir.


Rulmanın iç çapını ölçün.
Dış çapını belirleyin.
Rulmanın toplam genişliğini kontrol edin.
Makara şeklini ve rulman türünü belirleyin.
Silindirik veya konik delik yapısını kontrol edin.
Tek sıralı veya çift sıralı olduğunu belirleyin.
Varsa K, C3, W33 ve diğer ek kodları kaydedin.
Üretici katalog ölçüleriyle karşılaştırın.


Genel ölçüm yöntemleri için

Rulman Ölçüleri Nasıl Okunur?

başlıklı rehberimizi inceleyebilirsiniz.


Önemli: Yalnızca iç çapı aynı olan rulmanlar birbirinin
yerine kullanılamaz. Rulman tipi, dış çap, genişlik, yük kapasitesi,
boşluk sınıfı ve devir sınırı da uyumlu olmalıdır.



Makaralı Rulman Nasıl Seçilir?

Radyal, eksenel ve kombine yükleri belirleyin.
Yükün sürekli, değişken veya darbeli olduğunu değerlendirin.
Makinenin normal ve maksimum devrini belirleyin.
Montaj alanını ve izin verilen dış ölçüleri kontrol edin.
Uygun makaralı rulman tipini seçin.
Hizalama hatası ve mil eğilmesi ihtimalini değerlendirin.
Uygun iç boşluk sınıfını belirleyin.
Mil ve yuva geçme toleranslarını kontrol edin.
Yağlama ve sızdırmazlık yöntemini belirleyin.
Dinamik ve statik yük değerlerini üretici kataloğundan karşılaştırın.


Genel seçim kriterleri hakkında ayrıntılı bilgi için

Rulman Seçerken Dikkat Edilmesi Gerekenler

başlıklı içeriğimizi okuyabilirsiniz.



Makaralı Rulmanların Montajı

Makaralı rulmanların montajında uygun ekipman kullanılması, bileziklerin
ve yuvarlanma elemanlarının zarar görmemesi açısından önemlidir.


Mil, yuva ve rulman yüzeyleri temizlenmelidir.
Montaj kuvveti sıkı geçen bileziğe uygulanmalıdır.
Kuvvet makaralar üzerinden aktarılmamalıdır.
Rulmana doğrudan çekiçle vurulmamalıdır.
Büyük rulmanlarda uygun ısıtıcı veya hidrolik ekipman kullanılmalıdır.
Konik delikli modellerde iç boşluk azalması kontrol edilmelidir.
Parçalı rulman bileşenleri karıştırılmamalıdır.
Mil ve yuva toleransları ölçülmelidir.
Montaj sonrasında dönme direnci ve boşluk kontrol edilmelidir.
İlk çalıştırmada sıcaklık, ses ve titreşim takip edilmelidir.


Montaj yöntemleri hakkında ayrıntılı bilgi için

Rulman Montajı Nasıl Yapılır?

başlıklı rehberimizi inceleyebilirsiniz.


Mil ve yatak toleransları için

Rulman Montajında Geçme Türleri Nelerdir?

yazımızdan yararlanabilirsiniz.


Kontrollü montaj ekipmanı seçmek için

Rulman Montaj Presi Nasıl Seçilir?

içeriğimizi inceleyebilirsiniz.



Makaralı Rulmanlarda Yağlama

Makaralı rulmanlar yüksek yükler altında çalıştığı için doğru yağlama
büyük önem taşır. Uygulamaya göre gres, yağ banyosu, sirkülasyonlu yağ
veya yağ-hava sistemi kullanılabilir.


Ağır yük altında yağ filmi yeterli kalınlıkta olmalıdır. Çok düşük
viskoziteli yağlayıcı metal yüzeylerin birbirine yaklaşmasına neden
olabilir. Gereğinden yüksek viskozite ise sürtünmeyi ve çalışma
sıcaklığını artırabilir.


Fazla gres makaraların hareket direncini yükseltirken yetersiz gres
aşınmaya ve yüzey yorulmasına neden olabilir.


Uygun yağlayıcı seçimi için

Rulman Gresi Nasıl Seçilir?

başlıklı rehberimizi inceleyebilirsiniz.



Makaralı Rulman Neden Isınır?

Rulmanın kapasitesinin üzerinde yüklenmesi
Yanlış rulman tipinin seçilmesi
Aşırı sıkı mil veya yuva geçmesi
Uygun olmayan iç boşluk sınıfı
Konik delikli rulmanın fazla sıkılması
Gereğinden fazla veya yetersiz yağlama
Uygun olmayan yağ viskozitesi
Mil ve yatak yuvasının hizasız olması
Çalışma devrinin sınır değeri aşması
Kirlenme veya yuvarlanma yolu hasarı


Rulman sıcaklığının diğer nedenleri için

Rulman Neden Isınır?

başlıklı içeriğimizi inceleyebilirsiniz.



Makaralı Rulman Neden Ses Yapar?

Yuvarlanma yollarında aşınma veya soyulma
Makara yüzeylerinde hasar
Kirlenmiş veya özelliğini kaybetmiş yağlayıcı
Yanlış montaj ve geçme toleransları
Fazla çalışma boşluğu
Yetersiz çalışma boşluğu
Mil eğriliği veya balans bozukluğu
Kafes hasarı
Aşırı yük ve darbe
Rulmanın kullanım ömrünü tamamlaması


Ses ve titreşim belirtilerini değerlendirmek için

Rulman Neden Ses Yapar?

başlıklı rehberimizden yararlanabilirsiniz.



Makaralı Rulman Seçiminde Sık Yapılan Hatalar

Yalnızca rulmanın iç çapına göre seçim yapılması
Radyal ve eksenel yük yönlerinin karıştırılması
Silindirik ve konik makaralı rulmanların aynı kabul edilmesi
Hizalama hatası bulunan yerde sabit yapılı rulman kullanılması
C3 boşluklu rulmanın her zaman daha iyi olduğunun düşünülmesi
Konik delikli rulmanın gereğinden fazla sıkılması
Yağlayıcı viskozitesinin yük ve devre göre seçilmemesi
Rulman kodundaki K, C3, W33 ve kafes eklerinin göz ardı edilmesi
Montaj kuvvetinin makaralar üzerinden aktarılması
İlk çalıştırmada sıcaklık ve titreşim kontrolü yapılmaması



Makparsan Makaralı Rulman Çözümleri

Makparsan olarak redüktörler, iş makineleri, tarım ekipmanları,
konveyörler, çelik fabrikaları, otomotiv sistemleri ve farklı ağır
sanayi uygulamaları için makaralı rulman çözümleri sunuyoruz.


Elinizdeki rulmanın tam kodunu, iç çap, dış çap ve genişlik ölçülerini
veya kullanılacağı makinenin bilgilerini paylaşarak ihtiyacınıza uygun
ürün seçenekleri hakkında teknik destek alabilirsiniz.

Doğru Makaralı Rulmanı Birlikte Belirleyelim

Rulman kodunu veya ölçülerini bize gönderin; silindirik, konik,
oynak, iğneli ve eksenel makaralı rulman seçeneklerini uygulamanızın
yük, devir, montaj ve çalışma ortamına göre birlikte değerlendirelim.


Makparsan ile iletişime geçin
