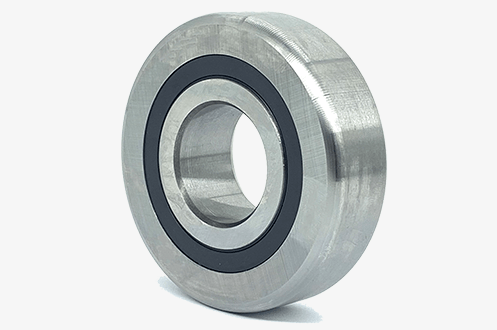

Asansör rulmanları, forklift ve istif makinelerinin mast profilleri içerisinde çalışan; yük taşıyıcı sistemin güvenli, dengeli ve düşük sürtünmeyle hareket etmesini sağlayan özel rulmanlardır. Forklift mast rulmanı, mast makarası veya forklift kızak rulmanı olarak da adlandırılan bu ürünler, standart rulmanlardan farklı olarak yüksek radyal yükleri, darbe kuvvetlerini ve tekrarlanan kaldırma-indirme hareketlerini karşılayacak şekilde tasarlanır.
Forklift mast sistemi; yükün kaldırılması, indirilmesi ve belirli bir yükseklikte güvenli biçimde tutulmasından sorumludur. Mast profilleri arasında çalışan asansör rulmanları, taşıyıcı kızakların raylar içerisinde düzgün ilerlemesini sağlar. Rulmanların aşınması veya yanlış seçilmesi; mast boşluğu, titreşim, takılma, düzensiz kaldırma ve ray hasarı gibi ciddi problemlere neden olabilir.
Forklift mast rulmanlarının görevleri ve çeşitleri hakkında ayrıntılı bilgi için Forklift Asansör Rulmanları Nedir? başlıklı rehberimizi inceleyebilirsiniz.
Forklift mastı, iç içe geçen çelik profillerden ve bu profiller üzerinde hareket eden taşıyıcı kızaklardan oluşur. Asansör rulmanları mast profilinin kanalları içerisinde yuvarlanarak hareket eder ve taşıyıcı sistemin ray boyunca kontrollü biçimde ilerlemesini sağlar.
Yük kaldırıldığında oluşan kuvvet yalnızca dikey yönde değildir. Yükün ağırlık merkezine, çatal uzunluğuna ve mast yüksekliğine bağlı olarak rulmanlar üzerinde yüksek radyal yükler, yanal kuvvetler ve devrilme momentleri meydana gelir. Bu nedenle mast rulmanları kalın dış bilezikli, yüksek yük kapasiteli ve darbelere dayanıklı özel yapılarda üretilebilir.
Standart bilyalı rulmanların çalışma prensibi hakkında genel bilgi için Bilyalı Rulman Nasıl Çalışır? başlıklı içeriğimizden yararlanabilirsiniz.
Asansör rulmanları, mast sistemi içerisinde birden fazla görevi aynı anda yerine getirir:
Mast rulmanlarının doğru seçilmesi yalnızca rulmanın ömrü açısından değil, forkliftin yük güvenliği ve mast profillerinin korunması açısından da önemlidir.
Forklift ve istif makinelerinde kullanılan asansör rulmanları; mast yapısına, taşıdığı yükün yönüne ve montaj konumuna göre farklı tasarımlarda üretilebilir.
Ana mast rulmanları, mast profilleri arasındaki temel radyal yükü taşıyan rulmanlardır. Genellikle kalın dış bilezikli ve yüksek yük kapasitesine sahip özel tasarımlardır. Forklift kaldırma sistemindeki yükün önemli bir bölümü bu rulmanlar üzerinden mast profiline aktarılır.
Yan rulmanlar, taşıyıcı sistemin mast profili içerisinde yana doğru hareket etmesini veya boşluk oluşturmasını sınırlandırır. Kılavuz görevi görerek mastın merkezde ve dengeli hareket etmesine yardımcı olur.
Ana rulmanlar yüksek radyal yükleri taşırken yan rulmanlar özellikle yanal boşluğun kontrol edilmesinde görev alır. Bazı forklift modellerinde yan rulman yerine ayarlanabilir aşınma pabuçları veya özel kızak elemanları kullanılabilir.
Kombine mast rulmanları, ana radyal rulman ile yanal kılavuz rulmanını tek bir gövde içerisinde birleştiren özel ürünlerdir. Bu tasarım, hem ana yükün hem de yanal kuvvetlerin kompakt bir yapı içerisinde karşılanmasını sağlar.
Kombine rulmanlar ağır hizmet tipi forkliftlerde, reach truck sistemlerinde ve yüksek mast rijitliği gerektiren uygulamalarda tercih edilebilir.
Bazı mast rulmanlarında bulunan eksantrik pim veya ayar mekanizması, rulmanın mast rayına olan mesafesinin ayarlanmasına imkân verir. Bu sayede mast sistemindeki çalışma boşluğu sınırlandırılabilir.
Ayarın gereğinden sıkı yapılması rulmanda aşırı yük, sürtünme ve sıcaklık artışına; fazla gevşek bırakılması ise mastta boşluk, darbe ve düzensiz harekete neden olabilir.
Forklift mast rulmanları, çalışma şartları nedeniyle standart sabit bilyalı rulmanlardan farklı özelliklere sahip olabilir:
Ürünün dış görünüşü benzer olsa bile iç çap, dış çap, genişlik, dış bilezik profili ve bağlantı ölçüleri farklı olabilir. Bu nedenle yalnızca fotoğrafa bakılarak rulman seçilmemelidir.
Standart bilyalı rulmanlar çoğunlukla sürekli dönen millerde düşük sürtünme ve yüksek devir sağlamak için kullanılır. Forklift asansör rulmanları ise mast rayı içerisinde daha düşük hızda fakat çok daha yüksek radyal yük, darbe ve tekrarlanan yön değişimleri altında çalışır.
Standart ölçülere yakın görünen bir bilyalı rulmanın mast rulmanı yerine kullanılması; dış bilezik hasarı, ray aşınması, mast boşluğu ve erken arıza riski oluşturabilir.
Farklı rulman tasarımlarını karşılaştırmak için Rulman Çeşitleri Nelerdir? rehberimizi inceleyebilirsiniz.
Mevcut rulmanın kodu okunamıyorsa veya silinmişse temel ölçüler dikkatli şekilde alınmalıdır. Rulman seçiminde aşağıdaki ölçüler kontrol edilmelidir:
Ölçüm mümkünse kumpas veya mikrometreyle yapılmalı, eski rulmanın kodu ve forkliftin marka-model bilgisiyle birlikte değerlendirilmelidir. Rulman ölçülerinin nasıl alınacağını öğrenmek için Rulman Ölçüleri Nasıl Okunur? rehberimizden yararlanabilirsiniz.
Forklift mast rulmanlarında kullanılan ürün kodları, standart 6000 veya 6200 serisi rulman kodları kadar düzenli bir yapıya sahip olmayabilir. Kodlar üreticiye, forklift markasına, mast tipine veya özel ölçüye göre değişebilir.
Rulman üzerinde bulunan harf ve rakamlar aşağıdaki bilgilerin bir kısmını ifade edebilir:
Ürün kodu bulunuyorsa mümkün olduğunca tam kod üzerinden seçim yapılmalıdır. Genel rulman kodlama yapısı için Rulman Kodları Ne Anlama Gelir? başlıklı içeriğimizi inceleyebilirsiniz.
Asansör rulmanları, kaldırma ve istifleme ekipmanlarının mast ve taşıyıcı sistemlerinde kullanılır:
Reach truck sistemlerinde kullanılan rulmanların özellikleri hakkında bilgi için Reach Truck Rulmanları Nedir? rehberimizi inceleyebilirsiniz.
Forklift mast rulmanlarında oluşan aşınma, kaldırma sisteminin hareketinde ve yük dengesinde belirgin değişikliklere neden olabilir. Aşağıdaki belirtiler rulmanların kontrol edilmesi gerektiğini gösterebilir:
Rulman arızalarının genel belirtileri için Rulman Arızası Nasıl Anlaşılır? ve Rulman Neden Ses Yapar? rehberlerimizi inceleyebilirsiniz.
Forklift mast rulmanlarının erken bozulmasına yol açan başlıca nedenler şunlardır:
Rulman hasarının yalnızca ürün değiştirilerek giderilmesi yeterli olmayabilir. Mast profilleri, ray yüzeyleri, zincir ayarları, yan rulmanlar ve bağlantı noktaları birlikte kontrol edilmelidir.
Forklift mast rulmanı değişimi, ağır parçalar ve yüksek gerilim altında çalışan zincirler içerdiği için eğitimli teknik personel tarafından yapılmalıdır. İşlem öncesinde forklift güvenli biçimde park edilmeli, mast desteklenmeli ve sistemdeki yük tamamen kaldırılmalıdır.
Genel değişim sürecinde şu adımlar uygulanır:
Değişim aşamaları ve güvenlik noktaları hakkında ayrıntılı bilgi için Forklift Mast Rulmanı Nasıl Değiştirilir? başlıklı rehberimizi inceleyebilirsiniz.
Mast rulmanlarında yağlama yöntemi ürünün tasarımına göre değişebilir. Bazı rulmanlar ömür boyu yağlanmış ve keçeli yapıdayken, bazı modeller periyodik gresleme gerektirebilir. Rulmanın dış yüzeyi ile mast rayı arasındaki temas bölgesine rastgele yoğun gres uygulanması, toz ve kirin yüzeye yapışmasına neden olabilir.
Bakım sırasında aşağıdaki noktalar kontrol edilmelidir:
Doğru gres seçimi hakkında bilgi için Rulman Gresi Nasıl Seçilir? ve bakım aralıklarının belirlenmesi için Rulman Ne Sıklıkla Yağlanmalıdır? rehberlerimizden yararlanabilirsiniz.
Doğru forklift asansör rulmanının belirlenebilmesi için yalnızca dış çap veya yaklaşık görüntü yeterli değildir. Aşağıdaki bilgiler birlikte değerlendirilmelidir:
Uygulamaya uygun olmayan bir rulmanın zorlanarak monte edilmesi veya benzer ölçülü farklı bir rulmanla değiştirilmesi mast sisteminde ciddi hasara yol açabilir. Doğru ürün seçiminde eski rulmanın kodu, ölçüleri ve forklift bilgileri birlikte kullanılmalıdır.
Makparsan’da farklı forklift ve istif makinesi modellerine uygun çok sayıda asansör rulmanı, mast rulmanı, yan rulman ve özel ölçülü taşıyıcı rulman seçeneğini inceleyebilirsiniz.
Ürün seçiminde mevcut rulmanın kodunu, temel ölçülerini, forklift marka-modelini ve mümkünse mast bilgilerini paylaşmanız doğru eşleştirme yapılmasını kolaylaştırır. Teknik destek için Makparsan ekibiyle iletişime geçebilirsiniz.
Forklift asansör rulmanları, kaldırma sisteminin güvenli ve dengeli çalışmasını doğrudan etkileyen özel makine elemanlarıdır. Yanlış ölçü, hatalı boşluk ayarı veya aşınmış mast rayları; yeni takılan rulmanın dahi kısa sürede zarar görmesine neden olabilir.
Aşağıdaki rehberlerden forklift mast sistemleri, rulman seçimi, ölçülendirme, montaj, yağlama ve arıza belirtileri hakkında ayrıntılı bilgi edinebilirsiniz.
Forklift mast sisteminin farklı noktalarında yük yönüne ve çalışma yapısına göre değişik rulman çeşitleri kullanılabilir:
Asansör rulmanları çoğu zaman forklift üreticisine veya mast tasarımına özel kodlarla tanımlanır. Ürün seçerken eski rulmanın kodu ile birlikte iç çap, dış çap, genişlik, pim ve dış bilezik profili kontrol edilmelidir.
Mast rulmanları çoğunlukla yüksek radyal ve yanal yük altında çalışır. Yük kapasitesi değerlendirilirken forkliftin nominal taşıma kapasitesinin yanı sıra kaldırma yüksekliği, yük merkezi, mast tipi ve darbe şartları da dikkate alınmalıdır.
Forklift mast rulmanlarında doğru montaj kadar boşluk ayarı da önemlidir. Rulman ray üzerinde sıkışmamalı ancak mastta aşırı yanal boşluk oluşturacak kadar gevşek de bırakılmamalıdır. Eksantrik ayarlı ürünlerde üretici prosedürüne uygun ayar yapılmalıdır.
Rulmanın yağlama ihtiyacı ürün yapısına göre değişir. Keçeli ve ömür boyu yağlanmış rulmanlara müdahale edilmemeli; gresörlü veya açık tasarımlarda ise üretici tarafından önerilen gres ve bakım aralığı kullanılmalıdır.
Mastta boşluk, vuruntu, takılma veya düzensiz hareket görülmesi yalnızca rulman hasarından kaynaklanmayabilir. Mast rayları, pimler, zincirler, yan kılavuzlar ve taşıyıcı kızak birlikte kontrol edilmelidir.
Forklift ve istif makinelerinin mast profilleri içerisinde çalışan, taşıyıcı sistemin ray boyunca düzgün hareket etmesini sağlayan özel rulmandır. Mast rulmanı veya forklift kızak rulmanı olarak da adlandırılır.
Bu kategorideki asansör rulmanları ağırlıklı olarak forklift ve istif makinelerinin kaldırma mastlarında kullanılır. Bina asansörlerinin motor, kasnak ve kılavuz sistemlerinde kullanılan rulmanlar farklı yapılarda olabilir.
Hayır. Mast rulmanları genellikle daha kalın dış bileziğe, özel çalışma yüzeyine ve yüksek radyal yük kapasitesine sahiptir. Standart rulmanlar doğrudan mast rulmanı yerine kullanılmamalıdır.
İç çap, dış çap, toplam genişlik, pim ölçüsü ve dış bilezik çalışma profili ölçülmelidir. Mümkünse eski rulmanın tam kodu ve forklift marka-modeli de kullanılmalıdır.
Ana mast rulmanı temel radyal yükü taşır. Yan rulman ise mastın yana hareketini ve aşırı boşluk oluşmasını sınırlandırarak kılavuzlama görevi görür.
Ana radyal rulman ile yanal kılavuz rulmanını tek bir gövde içerisinde birleştiren özel rulman yapısıdır. Hem ana yükü hem de yan kuvvetleri karşılayabilir.
Aşırı yük, darbeli kullanım, eğilmiş mast rayı, hatalı boşluk ayarı, yanlış rulman seçimi ve aşınmış ray üzerinde çalıştırma kırılmaya veya dış bilezik hasarına neden olabilir.
Eksantrik pimli veya ayarlı tasarımlarda sınırlı boşluk ayarı yapılabilir. Ayar işlemi forklift üreticisinin servis değerlerine uygun olarak gerçekleştirilmelidir.
Dış bilezikte düzleşme, çatlak, aşırı boşluk, zor dönüş, takılma, metalik ses veya mast hareketinde düzensizlik görülüyorsa rulman kontrol edilmeli ve hasarlıysa değiştirilmelidir.
Her zaman yeterli değildir. Aynı mast seviyesinde çalışan karşı rulmanlar, yan rulmanlar, mast rayları, pimler ve zincir ayarları da kontrol edilmelidir.
Yanlış rulman ölçüsü, hatalı eksantrik ayar, aşınmış mast rayı, yan kılavuz hasarı veya pim boşluğu nedeniyle sorun devam edebilir.
Makparsan’da farklı forklift ve mast sistemleri için özel kodlu, pimli, kalın dış bilezikli ve kombine asansör rulmanı seçeneklerini inceleyebilirsiniz. Doğru ürünün belirlenebilmesi için eski rulmanın kodunu, ölçülerini ve forklift bilgilerini birlikte kontrol etmeniz önerilir.
