İnce Kesitli Tırtırlı V-Kayışları

İnce kesitli tırtırlı V-kayışları, ince kesitli V-kayışı geometrisini iç yüzeydeki enine tırtıllarla birleştiren güç aktarma kayışlarıdır. Tırtırlı yapı, kayışın kasnak çevresinde daha kolay bükülmesine yardımcı olarak uygun sistemlerde daha küçük kasnak çapları ve yüksek çalışma devirleri açısından avantaj sağlayabilir.

Makparsan İnce Kesitli Tırtırlı V-Kayışları kategorisinde farklı endüstriyel güç aktarma uygulamalarına yönelik XPZ, XPA, XPB ve XPC profil tırtırlı V-kayışı çeşitlerini profil ve ölçü ihtiyacınıza göre inceleyebilirsiniz.

İnce Kesitli Tırtırlı V-Kayışı Nedir?

İnce kesitli tırtırlı V-kayışı, SP serisi ince kesitli V-kayışı geometrisine sahip ancak iç yüzeyinde enine tırtıllar bulunan güç aktarma kayışıdır.

Bu kayışlardaki tırtıllar zaman kayışındaki dişler gibi kasnakla mekanik kavrama oluşturmaz. Tırtıllı yapı temel olarak kayışın bükülme davranışını değiştirerek daha esnek çalışmasına yardımcı olur.

Piyasada yaygın olarak tırtırlı V-kayışı olarak adlandırılan bu ürünler bazı teknik kaynaklarda çentikli V-kayışı veya cogged V-belt olarak da ifade edilebilir.

Tırtırlı V-kayışlarının genel yapısı hakkında daha fazla bilgi için Tırtırlı V-Kayışı Nedir? ve Tırtırlı V-Kayışı Nasıl Çalışır? içeriklerimizi inceleyebilirsiniz.

İnce Kesitli Tırtırlı V-Kayışı Profilleri Nelerdir?

İnce kesitli tırtırlı V-kayışlarında yaygın olarak:

• XPZ profil tırtırlı V-kayışı,


• XPA profil tırtırlı V-kayışı,


• XPB profil tırtırlı V-kayışı,


• XPC profil tırtırlı V-kayışı

kullanılır.

Bu profiller, düz ince kesitli SPZ, SPA, SPB ve SPC kayışların tırtırlı gövde yapısına sahip karşılıklarıdır. Profil değiştikçe kayışın kesit ölçüleri, uygun kasnak geometrisi ve çalışma kapasitesi de değişir.

XPZ Tırtırlı V-Kayışı Nedir?

XPZ tırtırlı V-kayışı, SPZ profil ailesinin tırtırlı gövde yapısına sahip versiyonudur.

İnce kesit geometrisi ve iç yüzeydeki tırtıllar sayesinde uygun sistemlerde kompakt tahrik tasarımlarına ve daha küçük kasnak çaplarına uyum sağlayabilir.

XPZ profil seçilirken kayış uzunluğu, kasnak çapı, çalışma devri, aktarılacak güç ve üreticinin teknik değerleri birlikte değerlendirilmelidir.

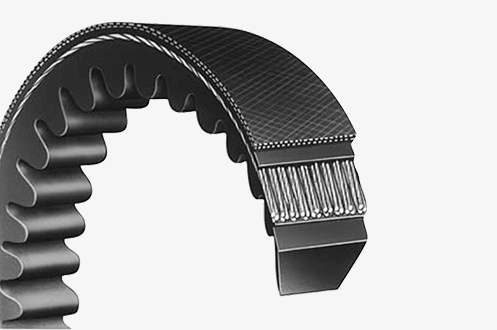

XPA Tırtırlı V-Kayışı Nedir?

XPA tırtırlı V-kayışı, SPA profil ince kesitli V-kayışının tırtırlı yapıya sahip karşılığıdır.

Elektrik motorları, fanlar, pompalar, kompresörler ve çeşitli endüstriyel tahrik sistemlerinde uygun tasarım şartlarında kullanılabilir.

XPA kayışlarda yalnızca uzunluk değil, mevcut kasnağın profile uygunluğu da kontrol edilmelidir.

XPB Tırtırlı V-Kayışı Nedir?

XPB tırtırlı V-kayışı, SPB profil ailesinin tırtırlı gövde yapısına sahip versiyonudur.

XPA'ya göre daha büyük kesite sahip olan XPB profiller, uygun kasnak ve güç aktarım şartlarında farklı endüstriyel makinelerde kullanılabilir.

Yeni ürün seçilirken mevcut kayışın profil kodu ve kullanılan uzunluk standardı doğrulanmalıdır.

XPC Tırtırlı V-Kayışı Nedir?

XPC tırtırlı V-kayışı, SPC profil ailesinin tırtırlı yapıya sahip daha büyük kesitli üyelerinden biridir.

XPC kullanılan uygulamalarda kasnak çapları, merkez mesafesi, çalışma devri, aktarılacak güç ve sistem geometrisi teknik olarak birlikte değerlendirilmelidir.

XPZ, XPA, XPB ve XPC Arasındaki Fark Nedir?

XPZ, XPA, XPB ve XPC profilleri arasındaki temel fark kayışın kesit ölçüleridir.

Profil değiştikçe:

• Kayışın üst genişliği,


• Kayış yüksekliği,


• Uygun kasnak kanalı,


• Minimum kasnak çapı,


• Güç aktarım kapasitesi

gibi teknik özellikler değişebilir.

Bu nedenle aynı uzunluk değerine sahip XPZ, XPA, XPB veya XPC kayışlar birbirlerinin yerine doğrudan kullanılamaz.

XPZ ile SPZ Arasındaki Fark Nedir?

SPZ ve XPZ aynı ince kesit profil ailesinde yer alsa da gövde yapıları farklıdır.

SPZ düz V-kayışının iç yüzeyi kesintisizdir. XPZ tırtırlı V-kayışında ise kayışın iç yüzeyinde enine tırtıllar bulunur.

Tırtıllı yapı XPZ kayışın bükülme kabiliyetini artırarak uygun uygulamalarda küçük kasnak çaplarına ve yüksek devirlere daha iyi uyum sağlamasına yardımcı olabilir.

XPA ile SPA Arasındaki Fark Nedir?

SPA ve XPA profillerinde de temel fark kayışın iç yüzeyindedir.

SPA profil düz V-kayışı kesintisiz iç yüzeye sahipken XPA profil tırtırlı yapıdadır.

Tırtıllı yapı kayışın kasnak çevresinde bükülme davranışını iyileştirebilir. Ancak SPA yerine XPA veya XPA yerine SPA kullanılmadan önce sistemin teknik şartları kontrol edilmelidir.

XPB ile SPB Arasındaki Fark Nedir?

XPB profil, SPB profil ince kesitli düz V-kayışının tırtırlı gövde yapısına sahip karşılığıdır.

İki kayışın profil ailesi benzer olsa da iç yapı farklıdır. Bu nedenle çalışma devri, kasnak çapı ve üretici tavsiyeleri dikkate alınarak seçim yapılmalıdır.

XPC ile SPC Arasındaki Fark Nedir?

XPC ve SPC profilleri de aynı ince kesit ailesinin tırtırlı ve düz gövde seçeneklerini temsil eder.

XPC'nin iç yüzeyindeki tırtıllar daha esnek bir bükülme davranışı sağlayabilir. Bununla birlikte her iki kayışın uygulamaya uygunluğu ayrı ayrı teknik olarak değerlendirilmelidir.

Düz ve Tırtırlı İnce Kesitli V-Kayışı Arasındaki Fark Nedir?

İnce kesitli düz V-kayışlarında iç yüzey kesintisizdir. İnce kesitli tırtırlı V-kayışlarında ise iç yüzeyde enine tırtıllar bulunur.

Özellik	Düz İnce Kesitli V-Kayışı	Tırtırlı İnce Kesitli V-Kayışı
Profiller	SPZ, SPA, SPB, SPC	XPZ, XPA, XPB, XPC
İç yüzey	Düz	Tırtırlı
Bükülme davranışı	Standart	Daha esnek olabilir
Küçük kasnak uyumu	Üretici değerlerine bağlı	Uygun sistemlerde avantaj sağlayabilir
Güç aktarım prensibi	V-kayışı prensibi	V-kayışı prensibi

İki yapı arasındaki farkları daha ayrıntılı incelemek için Düz ve Tırtırlı V-Kayışı Arasındaki Fark içeriğimizi inceleyebilirsiniz.

İnce Kesitli ve Klasik Kesitli Tırtırlı V-Kayışı Arasındaki Fark Nedir?

Tırtırlı V-kayışları hem klasik hem de ince kesitli profil ailelerinde üretilebilir.

Klasik kesitli tırtırlı V-kayışlarında:

• AX,


• BX,


• CX

profilleri bulunurken ince kesitli tırtırlı V-kayışlarında:

• XPZ,


• XPA,


• XPB,


• XPC

profilleri kullanılır.

Bu iki kayış ailesinin kesit geometrileri farklı olduğundan birbirlerinin yerine kullanılmamalıdır.

İnce Kesitli Tırtırlı V-Kayışlarının Avantajları Nelerdir?

İnce kesit ile tırtırlı gövde yapısının birlikte kullanılması, uygun güç aktarma sistemlerinde çeşitli avantajlar sağlayabilir.

Başlıca avantajları:

• Kompakt tahrik sistemlerine uygunluk,


• Daha iyi bükülme kabiliyeti,


• Uygun profillerde daha küçük kasnak çaplarına uyum,


• Yüksek çalışma devirlerine uygunluk,


• Bükülme kaynaklı ısı oluşumunun azaltılmasına yardımcı olabilmesi,


• XPZ, XPA, XPB ve XPC gibi farklı profil seçenekleri

olarak sıralanabilir.

İnce Kesitli Tırtırlı V-Kayışları Nerelerde Kullanılır?

XPZ, XPA, XPB ve XPC tırtırlı V-kayışları farklı endüstriyel güç aktarma sistemlerinde kullanılabilir.

Başlıca kullanım alanları arasında:

• Elektrik motorları,


• Sanayi tipi fanlar,


• Havalandırma sistemleri,


• Pompalar,


• Kompresörler,


• Konveyör tahrikleri,


• Takım tezgahları,


• Üretim makineleri,


• Yüksek devirli yardımcı tahrik sistemleri

yer alabilir.

Uygulamaya uygun kayış profili sistemin güç, devir ve kasnak şartlarına göre belirlenmelidir.

İnce Kesitli Tırtırlı V-Kayışı Nasıl Seçilir?

Doğru ürün seçiminde ilk olarak XPZ, XPA, XPB veya XPC profilinin belirlenmesi gerekir.

Seçim sırasında:

• Kayış profili,


• Kayış uzunluğu,


• Aktarılacak güç,


• Motor devri,


• Tahrik edilen mil devri,


• Küçük ve büyük kasnak çapları,


• Merkez mesafesi,


• Çalışma süresi,


• Darbeli yükler,


• Ortam sıcaklığı

birlikte değerlendirilmelidir.

Genel seçim kriterleri için Endüstriyel Kayış Nasıl Seçilir? içeriğimizi inceleyebilirsiniz.

İnce Kesitli Tırtırlı V-Kayışı Ölçüsü Nasıl Alınır?

Mevcut kayış üzerindeki kod okunabiliyorsa profil ve uzunluk bilgisinin belirlenmesi daha kolaydır.

Kod silinmişse kayışın kesit ölçüleri alınarak XPZ, XPA, XPB veya XPC profili belirlenebilir. Daha sonra kayış uzunluğu ölçülmelidir.

V-kayışlarında standarda göre iç boy, dış boy veya hatve boyu gibi farklı uzunluk referansları kullanılabildiği için ölçülen değerin hangi sisteme karşılık geldiği kontrol edilmelidir.

Detaylı bilgi için Kayış Ölçüsü Nasıl Alınır? ve Kayışlarda İç Boy, Dış Boy ve Hatve Boyu Nedir? içeriklerimizi inceleyebilirsiniz.

İnce Kesitli Tırtırlı V-Kayışı Kasnağı Nasıl Olmalıdır?

Kayışın doğru çalışması için kasnak kanalının kullanılan profile uygun olması gerekir.

XPZ, XPA, XPB ve XPC profilleri farklı kesit ölçülerine sahip olduğundan kasnak geometrisi de buna göre seçilmelidir.

Yanlış veya aşınmış kasnak:

• Kayışın kanala yanlış oturmasına,


• Kaymaya,


• Yan yüzeylerde aşınmaya,


• Isınmaya,


• Kayış ömrünün azalmasına

neden olabilir.

Minimum Kasnak Çapı Neden Önemlidir?

Tırtırlı yapı kayışın daha kolay bükülmesine yardımcı olsa da her profil için sınırsız derecede küçük kasnak kullanılamaz.

Kasnağın üretici tarafından belirtilen minimum çapın altında seçilmesi:

• Kayışın aşırı bükülmesine,


• İç yapının yorulmasına,


• Isınmaya,


• Çatlamaya,


• Erken kopmaya

neden olabilir.

Bu nedenle XPZ, XPA, XPB veya XPC kayış seçilirken üreticinin minimum kasnak çapı tabloları dikkate alınmalıdır.

İnce Kesitli Tırtırlı V-Kayışlarında Gerginlik Nasıl Olmalıdır?

Kayışın doğru gerginlikte çalışması hem güç aktarım performansı hem de kayış ve makine elemanlarının ömrü açısından önemlidir.

Yetersiz gerginlik:

• Kaymaya,


• Isınmaya,


• Yüzey aşınmasına

neden olabilir.

Aşırı gerginlik ise kayışın yanı sıra rulmanlar, miller ve kasnaklar üzerindeki yükü artırabilir.

Bu nedenle üreticinin önerdiği gerginlik değerleri esas alınmalıdır.

Detaylı bilgi için Kayış Gerginliği Nasıl Ayarlanır? içeriğimizi inceleyebilirsiniz.

İnce Kesitli Tırtırlı V-Kayışı Neden Kaydırır?

Kayışın tırtırlı olması, kasnak üzerinde kayma ihtimalini ortadan kaldırmaz. Bu kayışlar da V-kayışı çalışma prensibiyle güç aktarır.

Kaymanın başlıca nedenleri:

• Yetersiz gerginlik,


• Aşırı yük,


• Yanlış profil,


• Aşınmış kasnak kanalları,


• Kasnak hizasızlığı,


• Yağ veya kir bulaşması

olabilir.

Detaylı bilgi için Kayış Neden Kaydırır? içeriğimizi inceleyebilirsiniz.

İnce Kesitli Tırtırlı V-Kayışı Neden Kopar?

XPZ, XPA, XPB veya XPC kayışın normalden kısa sürede kopması sistemde yanlış seçim veya çalışma problemi bulunduğunu gösterebilir.

Başlıca nedenler:

• Aşırı gerginlik,


• Yanlış profil seçimi,


• Minimum değerin altında kasnak çapı kullanılması,


• Kasnak hizasızlığı,


• Aşırı veya darbeli yük,


• Yüksek çalışma sıcaklığı,


• Yağ veya kimyasal etkilenme,


• Aşınmış kasnaklar

olabilir.

Kayış kopmalarının genel nedenleri için Kayış Neden Kopar? içeriğimizi inceleyebilirsiniz.

Birden Fazla İnce Kesitli Tırtırlı V-Kayışı Birlikte Kullanılır mı?

Evet. Sistem tasarımına ve aktarılacak güce göre çok kanallı kasnaklarda birden fazla XPZ, XPA, XPB veya XPC kayış birlikte kullanılabilir.

Bu tür sistemlerde kayışların boy ve çalışma özelliklerinin birbirine yakın olması önemlidir.

Eski ve uzamış kayışların yanına yalnızca bir adet yeni kayış takılması yükün kayışlar arasında dengesiz paylaşılmasına neden olabilir. Bu nedenle üretici tavsiyesine göre kayışların takım halinde değiştirilmesi gerekebilir.

İnce Kesitli Tırtırlı V-Kayışlarının Ömrü Nasıl Uzatılır?

Kayışların daha uzun süre güvenilir çalışması için:

• Doğru XPZ, XPA, XPB veya XPC profil seçilmeli,


• Kayış uzunluğu doğru belirlenmeli,


• Kasnaklar kayış profiline uygun olmalı,


• Minimum kasnak çaplarına dikkat edilmeli,


• Kasnak hizaları kontrol edilmeli,


• Doğru gerginlik uygulanmalı,


• Aşırı yüklerden kaçınılmalı,


• Yağ ve uygun olmayan kimyasallarla temas önlenmeli,


• Aşınmış kasnaklar zamanında kontrol edilmelidir.

İnce Kesitli Tırtırlı V-Kayışı Seçiminde Makparsan

İnce kesitli tırtırlı V-kayışları, ince kesit geometrisi ile esnek tırtırlı gövde yapısını bir araya getirerek kompakt ve yüksek performans gerektiren farklı endüstriyel güç aktarma sistemlerinde kullanılabilir.

Doğru ürün seçiminde yalnızca kayış uzunluğuna değil; XPZ, XPA, XPB veya XPC profil seçimine, kasnak çaplarına, çalışma devrine, aktarılacak güce, gerginliğe ve çalışma ortamına da dikkat edilmelidir.

Makparsan İnce Kesitli Tırtırlı V-Kayışları kategorisinde farklı endüstriyel uygulamalara yönelik XPZ, XPA, XPB ve XPC profil tırtırlı V-kayışı çeşitlerini inceleyerek sisteminiz için uygun profil ve ölçü seçeneklerini değerlendirebilirsiniz.
