Konik masuralı alın rulmanları; mil ekseni
doğrultusunda oluşan yüksek eksenel yükleri taşımak amacıyla
tasarlanan, konik biçimli makaralara ve yuvarlanma yollarına sahip
ağır hizmet rulmanlarıdır.


Konik masuraların bileziklerle geniş bir hat boyunca temas etmesi,
yükün daha geniş bir yüzeye dağıtılmasına yardımcı olur. Bu yapı
sayesinde bilyalı alın rulmanlarına göre daha yüksek eksenel yük
kapasitesi ve rijitlik sağlayabilirler.


Presler, vinçler, dikey miller, döner tablalar, iş makineleri,
ağır transmisyonlar ve farklı endüstriyel sistemlerde kullanılan
konik masuralı alın rulmanları; Timken T serisi, Koyo TAG serisi
ve üreticiye özel farklı kodlarla sunulabilir.

Konik Masuralı Alın Rulmanı Seçerken Nelere Dikkat Edilmelidir?

Rulmanın tam kodu ve üretici bilgisi
İç çap, dış çap ve toplam yükseklik ölçüleri
Taşınacak eksenel yük miktarı
Eksenel yükün yönü
Normal ve maksimum çalışma devri
Rulmanın temas açısı ve iç tasarımı
Tek yönlü veya çift yönlü yataklama ihtiyacı
Rulmana etki eden radyal yük miktarı
Montaj boşluğu veya ön yükleme gereksinimi
Mil ve gövde yüzeylerinin toleransları
Yağlama yöntemi ve çalışma sıcaklığı


Konik masuralı alın rulmanları temel olarak yüksek eksenel yükler
için kullanılır. Uygulamada önemli miktarda radyal yük bulunuyorsa
bu yükü taşıyacak ayrı bir radyal rulman veya uygun kombine yataklama
sistemi değerlendirilmelidir.


Aradığınız konik masuralı alın rulmanının tam kodunu, ölçülerini
veya kullanılacağı makinenin bilgilerini bize ileterek uygun ürün
seçenekleri hakkında teknik destek alabilirsiniz.


Ürün seçimi için Makparsan ile iletişime geçin



Konik masuralı alın rulmanları, mil doğrultusunda oluşan yüksek
eksenel kuvvetleri taşımak amacıyla kullanılan makaralı rulmanlardır.
Uluslararası teknik kaynaklarda konik makaralı eksenel rulman veya
tapered roller thrust bearing olarak da adlandırılabilirler.

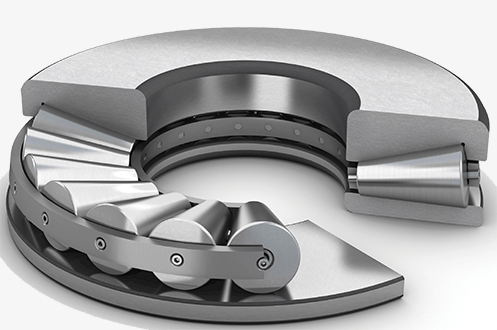

Yapılarında mil bileziği, gövde bileziği, konik makaralar ve
makaraları belirli aralıklarla tutan bir kafes bulunur. Makaralar
ile bilezik yuvarlanma yolları konik bir geometriye sahiptir.


Konik makaralarla bilezikler arasındaki çizgisel temas, eksenel
kuvvetin geniş bir yüzeye dağıtılmasına yardımcı olur. Bu nedenle
konik masuralı alın rulmanları ağır eksenel yüklerin bulunduğu
sistemlerde yüksek taşıma kapasitesi ve rijitlik sunabilir.


Eksenel makaralı rulmanların genel yapısı ve çeşitleri hakkında
ayrıntılı bilgi için

Eksenel Makaralı Rulmanlar Nedir?

başlıklı rehberimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanı Nasıl Çalışır?

Mil döndüğünde mile bağlı olan bilezik de mil ile birlikte hareket
eder. Bilezikler arasında bulunan konik makaralar yuvarlanma yolları
üzerinde dönerek eksenel yükün sabit gövdeye aktarılmasını sağlar.


Makaraların konik yüzeyleri ve bilezik yuvarlanma yolları, teorik
olarak rulman ekseni üzerindeki ortak bir noktada birleşecek şekilde
tasarlanır. Bu geometri makaraların yuvarlanma yolları üzerinde
kontrollü hareket etmesine yardımcı olur.


Çalışma sırasında makaralar yalnızca yük taşımakla kalmaz, aynı
zamanda kafes ve bilezik omuzları tarafından yönlendirilir. Doğru
çalışma için yeterli yağlama, uygun eksenel yük ve doğru montaj
boşluğu gerekir.



Konik Masuralı Alın Rulmanlarının Avantajları

Çok yüksek eksenel yük kapasitesi sağlayabilir.
Yüksek eksenel rijitlik sunabilir.
Darbe ve değişken yüklere dayanıklı olabilir.
Ağır hizmet uygulamalarına uygun modelleri bulunur.
Bilyalı alın rulmanlarına göre daha yüksek yük taşıyabilir.
Geniş çizgisel temas sayesinde yükü dengeli dağıtabilir.
Montaj boşluğu veya ön yük ayarı yapılabilen tipleri bulunur.
Farklı ölçü ve yük kapasitelerinde üretilebilir.
Tek ve çift yönlü yataklama düzenlerinde kullanılabilir.
Yüksek dayanımlı kafes seçenekleriyle üretilebilir.



Konik Masuralı Alın Rulmanları Nerelerde Kullanılır?

Endüstriyel presler
Vidalı presler
Ekstrüder makineleri
Vinç ve kaldırma sistemleri
Döner tablalar
Dikey miller
Ağır hizmet tipi redüktörler
İş ve inşaat makineleri
Direksiyon ve mafsal sistemleri
Delme ve sondaj ekipmanları
Petrol ve doğal gaz makineleri
Çelik fabrikaları
Madencilik makineleri
Enerji üretim sistemleri
Denizcilik ve gemi makineleri


Redüktör uygulamalarındaki rulman seçimi hakkında bilgi için

Redüktör Rulmanları

başlıklı içeriğimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanı Çeşitleri

Konik masuralı alın rulmanları yük yönüne, makara yerleşimine ve
kullanım amacına göre farklı tasarımlarda üretilebilir.




Rulman tipi
Yük yönü
Genel özellik
Kullanım amacı




Tek yönlü konik masuralı alın rulmanı
Tek yönde eksenel
Kompakt ve yüksek kapasiteli yapı
Tek yönden gelen ağır eksenel yükler


Çift yönlü konik masuralı alın rulmanı
Her iki yönde eksenel
Karşılıklı makara grupları
Yön değiştiren eksenel yükler


Vida baskı rulmanı
Yüksek tek yönlü eksenel
Çok yüksek rijitlik
Haddehane vida baskı mekanizmaları


Üreticiye özel T veya TAG serisi
Tasarıma göre
Belirli makine ve ölçülere uygun yapı
Endüstriyel ve otomotiv uygulamaları





Tek Yönlü Konik Masuralı Alın Rulmanları

Tek yönlü konik masuralı alın rulmanları, eksenel kuvveti yalnızca
bir yönde taşıyacak şekilde tasarlanır. Bir mil bileziği, bir gövde
bileziği ve tek makara-kafes grubundan oluşabilir.


Yükün ters yönden de gelmesi durumunda karşı yönde çalışan ikinci
bir rulman veya çift yönlü özel bir tasarım kullanılmalıdır.


Tek yönlü modeller pres, vinç, dikey mil, direksiyon ve ağır makine
uygulamalarında kullanılabilir.



Çift Yönlü Konik Masuralı Alın Rulmanları

Çift yönlü konik masuralı alın rulmanları, milin her iki yönünden
gelen eksenel kuvvetleri taşıyabilen özel yataklama elemanlarıdır.


Yapılarında ortak bir orta bilezik ve bu bileziğin iki tarafında
yer alan konik makara grupları bulunabilir. Yük yön değiştirdiğinde
ilgili taraftaki makara grubu yükü karşılar.


Çift yönlü modeller daha geniş bir montaj alanına ihtiyaç duyabilir.
Montaj boşluğu ve ön yük ayarı üreticinin teknik değerlerine göre
yapılmalıdır.



Timken T Serisi Konik Masuralı Eksenel Rulmanlar

Timken T serisi, tek yönlü konik masuralı eksenel rulman grubunda
yaygın olarak karşılaşılan ürün serilerinden biridir.


T101, T107, T113, T127, T139 ve T208 gibi kodlar farklı iç çap,
dış çap, yükseklik ve yük kapasitesine sahip rulmanları ifade eder.


T serisi kodlarda rulman ölçüsü doğrudan standart delik kodu
yöntemiyle belirlenmeyebilir. Doğru ürün seçimi için tam kod üretici
kataloğundan kontrol edilmelidir.


Timken’in konik makaralı rulman uzmanlığı ve marka yapısı hakkında
daha fazla bilgi için

Timken Rulman

sayfamızı inceleyebilirsiniz.



Koyo TAG Serisi Konik Masuralı Eksenel Rulmanlar

Koyo TAG serisi konik masuralı eksenel rulmanlar, farklı ölçü ve
çalışma koşulları için geliştirilen özel rulman modelleridir.


28TAG12 E ve 35TAG12 gibi ürün kodları rulmanın iç tasarımı,
ölçüsü veya üretici serisi hakkında bilgi verebilir. Kodların kesin
anlamı Koyo ürün kataloğundan doğrulanmalıdır.


Mevcut rulmanda TAG kodu bulunuyorsa yalnızca ölçülere bakılarak
farklı bir T serisi veya standart konik rulmanla değiştirilmemelidir.



Vida Baskı Rulmanları

Vida baskı rulmanları, hadde makinelerinde merdane aralığını
ayarlayan vida mekanizmalarında oluşan çok yüksek eksenel kuvvetleri
taşımak amacıyla kullanılabilir.


Bu uygulamalarda rulman düşük veya orta devirde çalışmasına rağmen
çok yüksek statik ve darbeli eksenel yüklere maruz kalabilir.


Vida baskı rulmanlarında yük kapasitesi, bilezik rijitliği, makara
sayısı ve yağlama şartları büyük önem taşır. Montaj yüzeylerinin
düzgün ve eksene dik olması gerekir.



Konik Masuralı Alın Rulmanı Hangi Yükleri Taşır?

Konik masuralı alın rulmanlarının temel görevi mil ekseni
doğrultusunda oluşan yüksek eksenel kuvvetleri taşımaktır.


Standart eksenel tasarımların radyal yük taşıma kapasitesi sınırlı
olabilir veya radyal yük taşımaları önerilmeyebilir. Uygulamada
önemli bir radyal kuvvet bulunuyorsa ayrı bir radyal rulman
kullanılmalıdır.


Mil doğrultusunda oluşan kuvvetlerin özelliklerini öğrenmek için

Eksenel Aksiyel Yük Nedir?

başlıklı rehberimizi inceleyebilirsiniz.


Mile dik yönde oluşan kuvvetler hakkında bilgi için

Radyal Yük Nedir?

yazımızdan yararlanabilirsiniz.


Radyal ve eksenel kuvvetlerin birlikte bulunduğu sistemler için

Kombine Yük Nedir?

içeriğimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanı ile Konik Masuralı Radyal Rulman Farkı



Özellik
Konik masuralı alın rulmanı
Konik masuralı radyal rulman




Temel yük yönü
Eksenel
Radyal ve eksenel kombine


Makara yerleşimi
Alın düzeninde
Mil çevresinde radyal düzende


Radyal yük kapasitesi
Genellikle sınırlı
Yüksek


Eksenel yük kapasitesi
Çok yüksek
Tek yönde yüksek


Genel kullanım
Pres, dikey mil ve baskı mekanizması
Tekerlek, diferansiyel ve redüktör




Radyal tip konik makaralı rulmanların yapısı ve kullanım alanları
hakkında ayrıntılı bilgi için

Konik Makaralı Rulman Nedir?

başlıklı yazımızı inceleyebilirsiniz.



Konik Masuralı Alın Rulmanı ile Oynak Masuralı Alın Rulmanı Farkı



Özellik
Konik masuralı alın rulmanı
Oynak masuralı alın rulmanı




Makara yapısı
Konik
Fıçı biçimli


Eksenel yük kapasitesi
Çok yüksek
Çok yüksek


Radyal yük davranışı
Genellikle sınırlı
Belirli miktarda taşıyabilir


Kendinden hizalanma
Genellikle sınırlıdır
Yüksektir


Montaj yüzeyi hassasiyeti
Daha yüksek hassasiyet gerekir
Küçük kaçıklıklara daha toleranslıdır


Genel tercih nedeni
Yüksek rijitlik ve ağır eksenel yük
Ağır yük ve hizalama toleransı





Konik Masuralı Alın Rulmanı ile Bilyalı Alın Rulmanı Farkı



Özellik
Konik masuralı alın rulmanı
Bilyalı alın rulmanı




Yuvarlanma elemanı
Konik makara
Bilya


Temas yapısı
Çizgisel temas
Noktasal temas


Eksenel yük kapasitesi
Çok yüksek
Düşük ve orta seviyede


Devir kapasitesi
Genellikle daha düşük
Genellikle daha yüksek


Rijitlik
Daha yüksek
Daha düşük olabilir


Genel kullanım
Ağır sanayi
Hafif ve orta hizmet sistemleri




Bilyalı eksenel rulmanların özellikleri hakkında bilgi için

Eksenel Bilyalı Rulmanlar Nedir?

başlıklı içeriğimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanlarında Asgari Yük

Makaralı eksenel rulmanların düzgün çalışabilmesi için belirli bir
asgari eksenel yüke ihtiyaç duyulabilir.


Yük çok düşük olduğunda makaralar yuvarlanmak yerine yuvarlanma
yolları üzerinde kayabilir. Bu durum makara ve bilezik yüzeylerinde
sıvanma, aşınma ve sıcaklık artışı oluşturabilir.


Asgari yük ihtiyacı rulmanın ölçüsüne, çalışma devrine, yağlayıcı
viskozitesine ve kafes tasarımına göre değişir. Kesin değer üretici
kataloğundan alınmalıdır.



Montaj Boşluğu ve Ön Yükleme

Konik masuralı alın rulmanlarında çalışma boşluğu, sistemin eksenel
hareketini, rijitliğini ve çalışma sıcaklığını etkiler.


Gereğinden fazla boşluk milde eksenel hareket, darbe, titreşim ve
yük dağılımında bozulma oluşturabilir. Boşluğun tamamen ortadan
kaldırılması veya aşırı ön yük uygulanması ise sürtünme ve sıcaklık
artışına neden olabilir.


Kontrollü ön yükleme sistem rijitliğini artırabilir. Ancak ön yük
değeri tahmini olarak değil, makine ve rulman üreticisinin teknik
değerlerine göre ayarlanmalıdır.


Ön yüklemenin temel prensipleri hakkında bilgi için

Rulmanlarda Ön Yükleme Nedir?

başlıklı içeriğimizi inceleyebilirsiniz.



Montaj Yüzeylerinin Diklik ve Paralelliği

Mil ve gövde bileziklerinin oturduğu yüzeylerin mil eksenine dik
ve birbirine paralel olması gerekir.


Eğik montaj yüzeyleri yükün bütün makaralara eşit dağılmasını
engelleyebilir. Belirli makaralar aşırı yüklenirken diğer makaralar
yeterli yük taşımayabilir.


Düzgün olmayan yük dağılımı rulman sıcaklığının yükselmesine, kafes
hasarına ve yuvarlanma yollarında erken yorulmaya neden olabilir.



Konik Masuralı Alın Rulmanı Kodları Nasıl Okunur?

Konik masuralı eksenel rulmanların kodlama sistemi üreticiye göre
değişebilir. Timken ürünlerinde T ile başlayan kodlar, Koyo
ürünlerinde ise TAG içeren kodlar görülebilir.


Bu rulmanlarda standart sabit bilyalı rulmanlardaki delik kodu
sistemi her zaman geçerli değildir. Rulmanın tam ölçüsü ve yük
kapasitesi üretici kataloğundan doğrulanmalıdır.


Rulman kodunun yanında kafes, hassasiyet, iç tasarım veya özel
uygulama ekleri bulunabilir. Sipariş sırasında bütün kod eksiksiz
olarak paylaşılmalıdır.


Genel rulman kodlama sistemi hakkında bilgi için

Rulman Kodları Nasıl Okunur?

başlıklı rehberimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanı Ölçüsü Nasıl Belirlenir?

Mil bileziğinin iç çapını ölçün.
Gövde bileziğinin dış çapını belirleyin.
Komple rulmanın toplam yüksekliğini ölçün.
Mil ve gövde bileziklerinin kalınlıklarını kontrol edin.
Makara-kafes grubunun yönünü belirleyin.
Tek veya çift yönlü yapıyı kontrol edin.
Bütün bilezik ve parçalardaki kodları kaydedin.
Ölçüleri üretici kataloglarıyla karşılaştırın.


Genel ölçüm yöntemleri hakkında bilgi için

Rulman Ölçüleri Nasıl Okunur?

başlıklı rehberimizi inceleyebilirsiniz.


Önemli: Yalnızca iç çap, dış çap ve toplam yükseklik
ölçülerinin aynı olması iki rulmanın teknik olarak eşdeğer olduğu
anlamına gelmez. Temas açısı, kafes, yük kapasitesi ve iç tasarım
da kontrol edilmelidir.



Konik Masuralı Alın Rulmanı Nasıl Seçilir?

Maksimum ve sürekli eksenel yükleri belirleyin.
Eksenel yükün tek veya çift yönlü olduğunu değerlendirin.
Radyal yük bulunup bulunmadığını kontrol edin.
Makinenin normal ve maksimum çalışma devrini belirleyin.
Uygun T, TAG veya üreticiye özel seriyi seçin.
Asgari yük şartını değerlendirin.
Montaj boşluğu veya ön yük ihtiyacını belirleyin.
Mil ve gövde yüzeylerinin toleranslarını kontrol edin.
Yağlama ve sızdırmazlık yöntemini belirleyin.
Üretici kataloglarındaki yük ve devir değerlerini karşılaştırın.


Genel rulman seçim kriterleri hakkında daha fazla bilgi için

Rulman Seçerken Dikkat Edilmesi Gerekenler

başlıklı içeriğimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanlarının Montajı

Konik masuralı alın rulmanları ayrılabilir parçalardan oluşabileceği
için montaj sırasında bütün bileşenlerin doğru sırada ve yönde
yerleştirilmesi gerekir.


Mil, gövde ve rulman parçaları temizlenmelidir.
Mil ve gövde bilezikleri doğru yüzeylere monte edilmelidir.
Makara-kafes grubunun yönü kontrol edilmelidir.
Farklı rulmanlara ait parçalar karıştırılmamalıdır.
Rulmana doğrudan çekiçle vurulmamalıdır.
Montaj kuvveti makaralar üzerinden aktarılmamalıdır.
Oturma yüzeylerinin dikliği ve paralelliği kontrol edilmelidir.
Boşluk veya ön yük değeri ayarlanmalıdır.
Montaj sonrasında dönme direnci kontrol edilmelidir.
İlk çalıştırmada sıcaklık, ses ve titreşim takip edilmelidir.


Genel montaj yöntemleri hakkında ayrıntılı bilgi için

Rulman Montajı Nasıl Yapılır?

başlıklı rehberimizi inceleyebilirsiniz.


Mil ve yatak geçmelerini belirlemek için

Rulman Montajında Geçme Türleri Nelerdir?

yazımızdan yararlanabilirsiniz.


Kontrollü kuvvet uygulaması için

Rulman Montaj Presi Nasıl Seçilir?

başlıklı içeriğimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanlarında Yağlama

Konik masuralı alın rulmanları uygulamaya göre gres, yağ banyosu
veya sirkülasyonlu yağ sistemiyle yağlanabilir.


Yağlayıcı seçimi yapılırken eksenel yük, çalışma devri, sıcaklık,
darbe ve bakım aralıkları birlikte değerlendirilmelidir.


Düşük ve orta devirli ağır yük uygulamalarında yüksek yük taşıma
kabiliyetine sahip uygun kıvamda gres kullanılabilir. Sürekli çalışan
veya yüksek sıcaklıklı sistemlerde yağlama tercih edilebilir.


Gereğinden fazla gres çalışma sıcaklığını yükseltebilir. Yetersiz
yağlama ise makara ve bilezik yüzeylerinde sıvanma, aşınma ve erken
yorulma oluşturabilir.


Uygun yağlayıcı seçimi hakkında bilgi için

Rulman Gresi Nasıl Seçilir?

başlıklı rehberimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanı Neden Isınır?

Rulmanın kapasitesinin üzerinde eksenel yüklenmesi
Asgari yük şartının sağlanmaması
Montaj boşluğunun gereğinden az olması
Aşırı ön yük uygulanması
Mil ve gövde bileziklerinin yanlış monte edilmesi
Montaj yüzeylerinin dik veya paralel olmaması
Çalışma devrinin sınır değeri aşması
Fazla veya yetersiz yağlama
Uygun olmayan yağlayıcı viskozitesi
Makara, kafes veya yuvarlanma yollarında hasar bulunması


Rulman sıcaklık artışının diğer nedenleri hakkında bilgi için

Rulman Neden Isınır?

başlıklı içeriğimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanı Neden Ses Yapar?

Makara ve yuvarlanma yollarında yüzey hasarı
Çalışma boşluğunun fazla olması
Aşırı ön yük uygulanması
Yetersiz asgari yük nedeniyle makara kayması
Kirlenmiş veya özelliğini kaybetmiş yağlayıcı
Kafes hasarı
Bileziklerin yuvalarına tam oturmaması
Montaj yüzeylerinde eksen kaçıklığı
Darbe ve titreşimli çalışma
Rulmanın kullanım ömrünü tamamlaması


Ses ve titreşim nedenleri hakkında daha fazla bilgi için

Rulman Neden Ses Yapar?

başlıklı rehberimizi inceleyebilirsiniz.



Konik Masuralı Alın Rulmanı Seçiminde Sık Yapılan Hatalar

Yalnızca iç çapa göre rulman seçilmesi
Konik radyal rulman ile konik alın rulmanının karıştırılması
Tek ve çift yönlü modellerin aynı kabul edilmesi
Rulmanın yüksek radyal yük taşıyacağının düşünülmesi
T ve TAG serilerinin ölçü kontrolü yapılmadan eşdeğer sayılması
Asgari yük ihtiyacının göz ardı edilmesi
Montaj boşluğu ve ön yükün kontrol edilmemesi
Mil ve gövde bileziklerinin ters monte edilmesi
Yağlayıcı türünün yük ve devre göre seçilmemesi
İlk çalıştırmada sıcaklık ve ses kontrolü yapılmaması



Makparsan Konik Masuralı Alın Rulmanı Çözümleri

Makparsan olarak presler, vinçler, dikey miller, döner tablalar,
iş makineleri ve farklı ağır sanayi uygulamaları için konik
masuralı alın rulmanı çözümleri sunuyoruz.


Elinizdeki rulmanın tam kodunu, iç çap, dış çap ve toplam yükseklik
ölçülerini veya kullanılacağı makinenin bilgilerini paylaşarak
ihtiyacınıza uygun ürün seçenekleri hakkında teknik destek alabilirsiniz.

Doğru Konik Masuralı Alın Rulmanını Birlikte Belirleyelim

Rulman kodunu veya ölçülerini bize gönderin; Timken T serisi,
Koyo TAG serisi ve üreticiye özel konik masuralı eksenel rulman
seçeneklerini uygulamanızın yük, devir, montaj ve çalışma şartlarına
göre birlikte değerlendirelim.


Makparsan ile iletişime geçin
