Açısal temaslı bilyalı rulmanlar, radyal ve eksenel yükleri aynı anda taşıyabilen, yüksek devir ve hassas çalışma gerektiren uygulamalar için geliştirilmiş özel bilyalı rulmanlardır. İç ve dış bileziklerdeki yuvarlanma kanalları, rulman eksenine göre belirli bir temas açısı oluşturacak şekilde tasarlanmıştır.
Bu temas açısı sayesinde yük, rulman içerisinde düz bir radyal hat üzerinden değil, açılı bir hat boyunca iletilir. Böylece açısal temaslı rulmanlar, standart sabit bilyalı rulmanlara göre tek yönde daha yüksek eksenel yük taşıyabilir ve daha yüksek sistem rijitliği sağlayabilir.
Açısal temaslı rulmanların yapısı, çalışma prensibi ve kullanım alanları hakkında daha ayrıntılı bilgi için Açısal Temaslı Bilyalı Rulmanlar Nedir? başlıklı rehberimizi inceleyebilirsiniz.
Açısal temaslı rulmanlarda bilyalar ile iç ve dış bilezik yuvarlanma kanalları arasındaki temas noktaları, rulman eksenine göre açılı bir yük hattı oluşturur. Bu yapı, rulmanın hem radyal yükleri hem de tek yöndeki eksenel yükleri birlikte taşımasına imkân verir.
Temas açısı büyüdükçe rulmanın eksenel yük taşıma kapasitesi genel olarak artar. Buna karşılık daha küçük temas açısına sahip rulmanlar daha yüksek devirlerde çalışmaya uygun olabilir. Bu nedenle rulman seçiminde yalnızca ölçülerin değil, temas açısının ve çalışma şartlarının da değerlendirilmesi gerekir.
Bilyalı rulmanların genel çalışma yapısını öğrenmek için Bilyalı Rulman Nasıl Çalışır? başlıklı içeriğimizden yararlanabilirsiniz.
Açısal temaslı bilyalı rulmanlar, özellikle hassasiyet ve yüksek eksenel yük gerektiren sistemlerde önemli avantajlar sağlar:
Bilyalı rulman türlerinin genel özelliklerini karşılaştırmak için Bilyalı Rulman Çeşitleri Nelerdir? rehberimizi inceleyebilirsiniz.
Açısal temaslı bilyalı rulmanlar çoğunlukla 7000, 7200 ve 7300 temel serilerinde üretilir. Seri seçimi; rulmanın dış çapını, genişliğini, yük taşıma kapasitesini ve ulaşabileceği çalışma devrini etkiler.

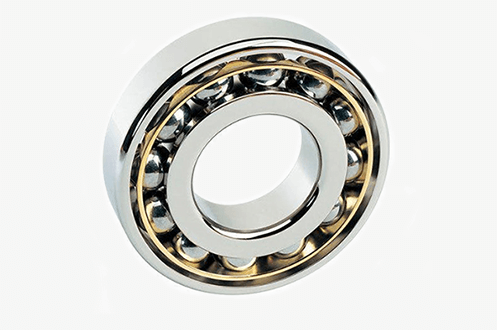

7000 serisi açısal temaslı rulmanlar, daha ince ve kompakt kesit yapısına sahiptir. Düşük ağırlık, sınırlı montaj alanı ve yüksek devir gerektiren uygulamalarda tercih edilir.
Elektrik motorları, küçük spindle sistemleri, hassas makineler ve yüksek hızlı döner ekipmanlar başlıca kullanım alanları arasındadır.
7200 serisi açısal temaslı rulmanlar, yük kapasitesi, rijitlik ve devir performansı arasında dengeli bir yapı sunar. Takım tezgâhları, pompalar, redüktörler, kompresörler ve endüstriyel millerde yaygın olarak kullanılır.
7300 serisi açısal temaslı rulmanlar, aynı iç çaptaki 7000 ve 7200 serilerine göre daha geniş ve ağır kesitli bir yapıya sahiptir. Daha yüksek radyal ve eksenel yüklerin bulunduğu ağır hizmet uygulamalarında tercih edilir.
Seriler arasında seçim yapılırken yalnızca mil çapı değil; dış çap, genişlik, yük kapasitesi, devir limiti ve montaj alanı birlikte değerlendirilmelidir.
Temas açısı, bilya ile bilezikler arasındaki yük hattının rulmanın radyal düzlemiyle oluşturduğu açıdır. Açısal temaslı rulmanlarda temas açısı, rulmanın eksenel yük kapasitesini ve devir performansını doğrudan etkileyen temel özelliklerden biridir.
Yaygın temas açısı seçenekleri üreticiye ve rulman serisine göre değişmekle birlikte aşağıdaki şekilde sınıflandırılabilir:
Temas açısı büyüdükçe eksenel yük kapasitesi artabilir; ancak rulmanın maksimum devir kabiliyeti ve çalışma davranışı da değişebilir. Bu nedenle üretici katalog değerleri mutlaka kontrol edilmelidir.
Tek sıralı açısal temaslı rulmanlar, tek yöndeki eksenel yükleri taşımak üzere tasarlanır. Karşı yöndeki eksenel yüklerin de taşınması gerekiyorsa genellikle ikinci bir rulmanla eşleştirilerek kullanılır.
Tek sıralı modeller yüksek devir, düşük sürtünme ve hassas konumlandırma özellikleriyle takım tezgâhı milleri, pompalar, kompresörler ve yüksek hızlı motorlarda tercih edilir.
Çift sıralı açısal temaslı rulmanlar, tek gövde içerisinde sırt sırta yerleştirilmiş iki tek sıralı açısal temaslı rulmana benzer bir çalışma yapısına sahiptir. Bu sayede her iki yöndeki eksenel yükleri ve daha yüksek radyal yükleri taşıyabilir.
Montaj alanının iki ayrı rulman kullanımına izin vermediği ancak çift yönlü eksenel yük kapasitesi ve yüksek rijitlik gereken uygulamalarda kullanılabilir.
Çift sıralı bilyalı rulmanların genel yapısı için Çift Sıralı Bilyalı Rulman Nedir? rehberimizi inceleyebilirsiniz.
Tek sıralı açısal temaslı rulmanlar, çift yönlü eksenel yükleri karşılamak veya sistem rijitliğini artırmak amacıyla çiftli ya da çoklu setler halinde monte edilebilir.
Sırt sırta montajda temas hatları rulmanların dışına doğru açılır. Bu düzen yüksek devrilme momentlerine karşı dayanım ve yüksek sistem rijitliği sağlar. Takım tezgâhı millerinde yaygın olarak kullanılır.
Yüz yüze montajda temas hatları rulmanların iç tarafına doğru birleşir. Bu düzen sınırlı mil kaçıklıklarına karşı daha toleranslı olabilir; ancak devrilme momentlerine karşı rijitliği sırt sırta düzene göre daha düşüktür.
Ardışık montajda iki rulmanın temas açıları aynı yöne bakar. Bu düzen aynı yöndeki eksenel yük kapasitesini artırmak için kullanılır. Karşı yöndeki eksenel yükün ayrıca başka bir rulman veya rulman grubuyla karşılanması gerekir.
Ön yükleme, rulman çalışmaya başlamadan önce yuvarlanma elemanları ile bilezikler arasında kontrollü bir iç kuvvet oluşturulmasıdır. Açısal temaslı rulmanlarda ön yükleme; boşluğu azaltmak, sistem rijitliğini artırmak, titreşimi düşürmek ve dönme hassasiyetini geliştirmek amacıyla uygulanır.
Doğru ön yükleme sayesinde mil hareketleri daha kararlı hale gelebilir. Ancak gereğinden fazla ön yükleme; sürtünmenin, sıcaklığın ve enerji tüketiminin artmasına, yağ filminin bozulmasına ve rulman ömrünün kısalmasına neden olabilir.
Ön yükleme yöntemleri ve dikkat edilmesi gereken noktalar için Rulmanlarda Ön Yükleme (Preload) Nedir? başlıklı içeriğimizi inceleyebilirsiniz.
Takım tezgâhı uygulamalarına özel bilgi için Takım Tezgâhı Rulmanlarında Ön Yükleme rehberimizden yararlanabilirsiniz.
Açısal temaslı rulmanlarda hassasiyet sınıfı; ölçü toleranslarını, radyal ve eksenel salgı değerlerini, dönüş kararlılığını ve yüksek devir performansını etkiler.
Hassasiyet sınıfları hakkında ayrıntılı bilgi için Bilyalı Rulmanlarda Hassasiyet Sınıfları rehberimizi inceleyebilirsiniz.
P4 ve P5 sınıflarını karşılaştırmak için P4 ve P5 Hassasiyet Sınıfı Rulmanlar Arasındaki Fark Nedir? başlıklı içeriğimizden yararlanabilirsiniz.
Açısal temaslı bilyalı rulmanlar, yüksek devir ve mikron seviyesinde dönme hassasiyeti gerektiren iş mili uygulamalarında en sık kullanılan rulman çeşitlerinden biridir.
CNC torna, freze, taşlama ve işleme merkezlerinde kullanılan spindle rulmanlarında aşağıdaki özellikler önem taşır:
Spindle rulmanlarının özelliklerini öğrenmek için İş Mili (Spindle) Rulmanı Nedir? rehberimizi inceleyebilirsiniz.
Takım tezgâhlarında kullanılan diğer rulman tipleri için Yüksek Hassasiyetli Tezgâh Rulmanları Nedir? ve CNC Tezgâhlarında Rulman Seçimi Nasıl Yapılır? içeriklerimizden yararlanabilirsiniz.
Yüksek hızlı spindle ve özel motor uygulamalarında, çelik bileziklerle seramik bilyaların bir arada kullanıldığı hibrit rulmanlar tercih edilebilir. Seramik bilyalar çelik bilyalara göre daha hafif olduğundan yüksek devirlerde oluşan merkezkaç kuvvetlerini ve sürtünmeyi azaltmaya yardımcı olabilir.
Seramik hibrit rulmanlar ayrıca daha düşük çalışma sıcaklığı, elektriksel yalıtım ve yüksek devir avantajı sağlayabilir. Ancak kullanım uygunluğu yük, sıcaklık, darbe ve yağlama koşullarına göre değerlendirilmelidir.
Bu ürünlerin özellikleri için Seramik Hibrit Rulman Nedir? rehberimizi inceleyebilirsiniz.
Açısal temaslı bilyalı rulmanlar, radyal ve eksenel yükün birlikte bulunduğu, yüksek devir veya hassas konumlandırma gereken uygulamalarda kullanılır:
Elektrik motoru uygulamalarında kullanılan rulman çeşitleri için Elektrik Motorlarında Hangi Rulmanlar Kullanılır? rehberimizi inceleyebilirsiniz.
Doğru açısal temaslı rulman seçimi için yalnızca rulmanın iç çap, dış çap ve genişlik ölçülerine bakılması yeterli değildir. Aşağıdaki kriterlerin birlikte değerlendirilmesi gerekir:
Genel rulman seçim kriterleri hakkında daha fazla bilgi için Rulman Seçerken Dikkat Edilmesi Gerekenler rehberimizi inceleyebilirsiniz.
Makparsan’da 7000, 7200 ve 7300 serileri başta olmak üzere farklı ölçü, temas açısı, hassasiyet sınıfı ve marka seçeneklerine sahip açısal temaslı bilyalı rulmanları inceleyebilirsiniz.
Rulman seçiminde ölçülerin yanı sıra yük yönü, çalışma devri, temas açısı, eşleştirme düzeni ve ön yük seviyesi mutlaka dikkate alınmalıdır. Uygulamanız için uygun rulman konusunda teknik destek almak üzere Makparsan ekibiyle iletişime geçebilirsiniz.
Açısal temaslı bilyalı rulmanlar; temas açısı, hassasiyet sınıfı, ön yük seviyesi, eşleştirme düzeni ve çalışma devri bakımından standart bilyalı rulmanlardan daha ayrıntılı bir seçim süreci gerektirir. Yanlış temas açısı veya hatalı ön yükleme, rulmanın aşırı ısınmasına, titreşimin artmasına ve çalışma ömrünün ciddi ölçüde azalmasına neden olabilir.
Aşağıdaki teknik rehberlerden açısal temaslı rulmanların çalışma yapısı, spindle uygulamaları, hassasiyet sınıfları, montaj toleransları, yağlama ve arıza nedenleri hakkında ayrıntılı bilgi edinebilirsiniz.
Açısal temaslı rulmanlarda ön yükleme, sistem boşluğunu azaltmak ve mil rijitliğini artırmak için uygulanır. Rulman çiftlerinin DB, DF veya DT düzeninde kullanılması ise yük yönüne, devrilme momentine ve sistemin hizalama şartlarına göre belirlenir.
Yüksek devirli açısal temaslı rulmanlarda hassasiyet sınıfı, dönme salgısını, titreşimi, sıcaklık oluşumunu ve işleme kalitesini doğrudan etkiler. Takım tezgâhı ve spindle uygulamalarında çoğunlukla standart sınıflardan daha hassas rulmanlar kullanılır.
Açısal temaslı rulmanlar radyal ve eksenel yüklerin birlikte bulunduğu uygulamalar için geliştirilmiştir. Rulmanın temas açısı ve eşleştirme düzeni, hangi yönde ve ne miktarda eksenel yük taşınabileceğini belirler.
Açısal temaslı rulman kodlarında temel seri ve iç çap bilgilerinin yanında temas açısı, kafes tipi, hassasiyet sınıfı, ön yükleme ve eşleştirme özelliklerini gösteren ek harf ve rakamlar bulunabilir. Bu ek kodların anlamları markaya göre değişebileceğinden üretici katalogları kontrol edilmelidir.
Yüksek devirli açısal temaslı rulmanlarda yağlayıcının viskozitesi, miktarı ve besleme yöntemi büyük önem taşır. Fazla gres, rulman içerisindeki sürtünmeyi ve sıcaklığı artırabilir; yetersiz yağlama ise metal yüzeylerin doğrudan temas etmesine neden olabilir.
Hassas açısal temaslı rulmanların montajında doğrudan çekiç darbesi uygulanmamalı, montaj kuvveti sıkı geçmenin bulunduğu bileziğe aktarılmalıdır. Rulman çiftlerinin yönleri ve eşleştirme işaretleri montaj sırasında mutlaka kontrol edilmelidir.
Açısal temaslı rulmanlarda aşırı sıcaklık, yüksek titreşim, uğultu, mil salgısı veya işleme kalitesinde bozulma; ön yükleme, yağlama, montaj veya balans kaynaklı bir probleme işaret edebilir.
Açısal temaslı rulmanlar, bilezik ve bilyalar arasında açılı bir yük hattına sahiptir. Bu nedenle sabit bilyalı rulmanlara göre tek yönde daha yüksek eksenel yük taşıyabilir ve daha yüksek rijitlik sağlayabilir.
Tek sıralı açısal temaslı rulman tek yönde eksenel yük taşır. İki yöndeki eksenel yüklerin karşılanması için genellikle iki rulman DB veya DF düzeninde eşleştirilir ya da çift sıralı bir model kullanılır.
7000 serisi daha ince ve yüksek devir odaklı, 7200 serisi dengeli, 7300 serisi ise daha geniş kesitli ve yüksek yük kapasiteli bir yapı sunar. Aynı iç çapta dış çap ve genişlik değerleri farklı olabilir.
DB sırt sırta, DF yüz yüze ve DT ardışık rulman eşleştirme düzenini ifade eder. Seçim, eksenel yük yönüne, sistem rijitliğine ve mil kaçıklığı şartlarına göre yapılır.
Ön yükleme, rulman boşluğunu azaltmak, sistem rijitliğini artırmak, titreşimi düşürmek ve dönme hassasiyetini geliştirmek amacıyla uygulanır. Fazla ön yükleme ise aşırı ısınma ve erken arızaya yol açabilir.
Hayır. P4 sınıfı, yüksek hassasiyet ve düşük salgı gerektiren spindle ve takım tezgâhı uygulamalarında kullanılır. Standart makinelerde daha ekonomik hassasiyet sınıfları yeterli olabilir.
Evet. Özellikle küçük temas açılı, hassas ve uygun şekilde yağlanan modeller yüksek devirli uygulamalarda kullanılabilir. Maksimum devir üretici katalog değerlerine göre değerlendirilmelidir.
Aşırı ön yükleme, fazla gres, yanlış viskozite, hatalı montaj, yüksek devir, balans bozukluğu, yetersiz iç boşluk veya hizasızlık sıcaklık artışına neden olabilir.
Üretici tarafından özel olarak eşleştirilmiş rulman setlerinin rastgele ayrılması veya farklı rulmanlarla karıştırılması önerilmez. Ön yükleme ve boyutsal uyum değerleri set halinde belirlenmiş olabilir.
