Yarım Dana Gözü Rulmanları
Yarım dana gözü rulmanları, teknik olarak açısal temaslı mafsallı rulman grubunda yer alan ve özellikle birleşik yüklerin bulunduğu bağlantı noktalarında kullanılan makine elemanlarıdır. Piyasada yarım dana gözü olarak adlandırılan bu ürünler, çoğunlukla GAC ve GACZ serileri ile temsil edilir.
Küresel kayma yüzeyine sahip özel yapıları sayesinde açısal hareketlere uyum sağlayabilir ve belirli bir yönden gelen eksenel yüklerle birlikte radyal yükleri karşılayabilir. Bu nedenle standart radyal dana gözü rulmanların yeterli olmadığı ağır hizmet bağlantılarında, hidrolik sistemlerde ve salınım hareketi yapan mekanizmalarda tercih edilir.
Makparsan’da farklı iç çap, dış çap ve genişlik ölçülerine sahip yarım dana gözü rulman seçeneklerini inceleyebilir; çalışma yükünüze ve uygulama şartlarınıza uygun ürünün belirlenmesi için teknik destek alabilirsiniz.
Mafsallı rulmanların genel yapısını öğrenmek için Dana Gözü Rulman Nedir? rehberimizi, uygulamanıza uygun ürünün nasıl belirleneceğini öğrenmek için ise Dana Gözü Rulman Nasıl Seçilir? yazımızı inceleyebilirsiniz.
Yarım Dana Gözü Rulman Nedir?
Yarım dana gözü rulman; iç ve dış bilezikleri arasında küresel biçimli bir kayma yüzeyi bulunan, açısal temas düzenine sahip mafsallı rulmandır. Bu yapı rulmanın montaj sırasında oluşabilecek sınırlı hizalama farklılıklarına uyum sağlamasına ve salınım hareketi yapan bağlantılarda güvenilir biçimde çalışmasına yardımcı olur.
Standart radyal dana gözü rulmanlar ağırlıklı olarak radyal yükleri taşımak için tasarlanırken, yarım dana gözü olarak bilinen açısal temaslı modeller eksenel yüklerin de bulunduğu uygulamalarda değerlendirilir. Ancak eksenel yükü karşılama yönü ürün tasarımına bağlıdır. Yükün iki yönden geldiği sistemlerde rulmanların eşleştirilmesi veya farklı bir yataklama düzeni gerekebilir.

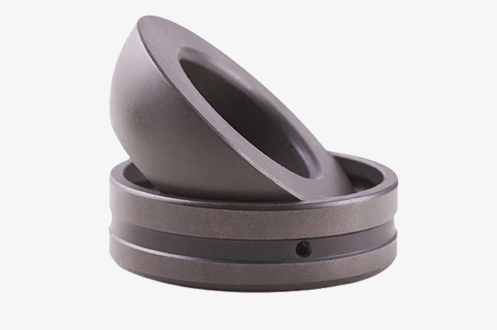

GAC Serisi Yarım Dana Gözü Rulmanlar
GAC serisi, açısal temaslı mafsallı rulmanların en çok bilinen ürün gruplarından biridir. Küresel temas geometrisi sayesinde radyal yüklerin yanı sıra tek yöndeki eksenel yükleri de karşılayabilir.
GAC serisi ürünler özellikle yüksek yük, düşük hız, salınım hareketi ve sınırlı eksen kaçıklığının bir arada bulunduğu uygulamalarda tercih edilir. Hidrolik silindir bağlantıları, ağır makine mafsalları, vinç sistemleri ve endüstriyel hareket mekanizmaları yaygın kullanım alanları arasındadır.
Serinin yapısı, ölçüleri ve seçim kriterleri hakkında ayrıntılı bilgi almak için GAC Serisi Dana Gözü Rulmanlar rehberimizi inceleyebilirsiniz.
GACZ Serisi Yarım Dana Gözü Rulmanlar
GACZ serisi, bakım gerektirmeyen veya özel kayma yüzeyine sahip açısal mafsallı rulman seçenekleriyle ilişkilendirilen bir ürün grubudur. Seri sonundaki harfler üreticiye göre temas yüzeyini, malzeme yapısını veya bakım özelliğini gösterebilir. Bu nedenle ürün seçimi yalnızca seri adına bakılarak değil, üreticinin teknik kataloğu kontrol edilerek yapılmalıdır.
Bakımın zor olduğu, yağlama yapılmasının istenmediği veya temiz çalışmanın önemli olduğu sistemlerde uygun GACZ tipi modeller tercih edilebilir. Bununla birlikte yük yönü, çalışma sıcaklığı, salınım açısı ve hareket sıklığı mutlaka birlikte değerlendirilmelidir.
Detaylı teknik bilgiler için GACZ Serisi Dana Gözü Rulmanlar sayfamızı ziyaret edebilirsiniz.
Yarım Dana Gözü ile Standart Dana Gözü Rulman Arasındaki Fark
Yarım dana gözü rulmanlarla standart radyal dana gözü rulmanlar arasındaki temel fark, temas geometrisi ve karşılayabildikleri yük yönüdür.

Standart radyal dana gözü rulmanlar: Öncelikli olarak radyal yükleri karşılar.
Yarım dana gözü rulmanlar: Radyal yükle birlikte belirli bir yöndeki eksenel yükleri de karşılayabilir.
Radyal modeller: GE, GEG ve GEEW gibi serilerle temsil edilir.
Açısal temaslı modeller: Genellikle GAC ve GACZ serileriyle temsil edilir.
Yarım dana gözü modeller: Eksenel yük yönünün doğru belirlenmesini gerektirir.

İki yapı arasındaki farkları daha ayrıntılı incelemek için Radyal Mafsallı Rulman ile Açısal Mafsallı Rulman Arasındaki Fark yazımıza göz atabilirsiniz.
Yarım Dana Gözü Rulmanları Nerelerde Kullanılır?
Yarım dana gözü rulmanlar, radyal ve eksenel kuvvetlerin birlikte oluşabildiği ağır hizmet bağlantılarında kullanılır. Başlıca kullanım alanları şunlardır:

Hidrolik silindir bağlantıları
Ekskavatör ve yükleyici mafsalları
Vinç ve kaldırma sistemleri
Tarım makineleri
Pres ve kalıp makineleri
Madencilik ekipmanları
Çelik üretim makineleri
Endüstriyel otomasyon sistemleri
Robotik hareket mekanizmaları
Denizcilik ve enerji ekipmanları
Ağır araç süspansiyon bağlantıları
Salınım hareketi yapan özel makine mafsalları

Yarım Dana Gözü Rulmanların Avantajları

Birleşik radyal ve eksenel yükleri karşılayabilme
Yüksek statik yük kapasitesi
Açısal hareketlere uyum sağlayabilme
Sınırlı hizalama farklılıklarını tolere edebilme
Darbeli ve değişken yüklerde kullanılabilme
Kompakt bağlantı noktaları oluşturabilme
Bakım gerektiren ve bakım gerektirmeyen seçenekler
Ağır sanayi uygulamalarına uygun yapı

Yarım Dana Gözü Rulman Seçerken Nelere Dikkat Edilmelidir?
Doğru yarım dana gözü rulman seçimi yalnızca iç çap ölçüsüne göre yapılmamalıdır. Ürünün çalışma şartları ve bağlı olduğu sistemin yapısı birlikte değerlendirilmelidir.

Rulmanın iç, dış ve genişlik ölçüleri
Radyal yük miktarı
Eksenel yük miktarı ve yönü
Statik ve dinamik çalışma koşulları
Salınım açısı
Hareket sıklığı ve kayma hızı
Darbeli veya titreşimli çalışma
Çalışma sıcaklığı
Yağlama ve bakım imkânı
Toz, nem ve korozyon riski
Mil ve gövde toleransları
Tekli veya eşleştirilmiş montaj ihtiyacı

Ürün kodlarının anlamını öğrenmek için GE, GEG, GAC, GACZ, PHS ve POS Kodları Nasıl Okunur? rehberimizi inceleyebilirsiniz.

Yarım Dana Gözü Rulmanlarda Yük Yönü Neden Önemlidir?
Açısal temaslı mafsallı rulmanların eksenel yük taşıma kapasitesi belirli bir yöne göre oluşur. Rulmanın ters yönde veya hatalı yerleştirilmesi, yükün uygun olmayan temas bölgesine aktarılmasına ve yüzey basıncının artmasına neden olabilir.
Çalışma sırasında eksenel kuvvet yalnızca tek yönden geliyorsa tek rulmanlı bir düzen yeterli olabilir. Kuvvet iki yönde değişiyorsa karşılıklı yerleştirilen iki rulman veya uygulamaya uygun farklı bir mafsal tasarımı gerekebilir.
Bu nedenle yük yönü bilinmeden yalnızca ölçüye göre GAC veya GACZ serisi seçilmemelidir. Uygulamadaki radyal yük, eksenel yük, hareket açısı ve montaj yönü birlikte değerlendirilmelidir.
Bakım Gerektiren Yarım Dana Gözü Rulmanlar
Çelik-çelik gibi metal temas yüzeyine sahip yarım dana gözü rulmanların düzenli olarak yağlanması gerekir. Yağlayıcı film, temas yüzeylerinin doğrudan birbirine sürtünmesini önlemeye, sıcaklığı sınırlamaya ve aşınmayı azaltmaya yardımcı olur.
Yağlama aralığı belirlenirken çalışma yükü, sıcaklık, hareket sıklığı, ortamın tozlu veya nemli olması ve üretici tavsiyeleri dikkate alınmalıdır. Yetersiz yağlama yüzey aşınmasına, ses oluşumuna ve boşluğun büyümesine yol açabilir.
Doğru bakım uygulamaları için Dana Gözü Rulmanlarda Yağlama Nasıl Yapılır? rehberimizi inceleyebilirsiniz.
Bakım Gerektirmeyen GACZ Tipi Rulmanlar
Bakım gerektirmeyen modellerde kayma yüzeyinde PTFE veya benzeri düşük sürtünmeli kompozit bir astar bulunabilir. Bu astar normal çalışma koşullarında harici yağlama ihtiyacını azaltır veya ortadan kaldırır.
PTFE astarlı ürünler temiz çalışma gerektiren, greslemenin zor olduğu veya periyodik bakımın azaltılmak istendiği uygulamalarda avantaj sağlayabilir. Ancak bu ürünlerde astarın aşınması geri döndürülemez. Astar kullanım ömrünü tamamladığında rulmanın değiştirilmesi gerekir.
Bu yüzey yapısı hakkında ayrıntılı bilgi almak için Dana Gözü Rulmanlarda PTFE Astar Ne İşe Yarar? yazımızı okuyabilirsiniz.
Yarım Dana Gözü Rulman Montajı Nasıl Yapılır?
Montaj sırasında rulmana doğrudan çekiçle vurulmamalı ve kuvvet kontrollü biçimde uygulanmalıdır. Dış bilezik gövdeye geçirilirken montaj kuvveti dış bilezik üzerinden verilmelidir. Kuvvetin iç bilezik ve kayma yüzeyi üzerinden aktarılması rulmanda deformasyona veya yüzey hasarına neden olabilir.
Montaj öncesinde mil ve gövde ölçüleri kontrol edilmeli, keskin kenarlar temizlenmeli ve rulmanın yük yönüne uygun biçimde yerleştirildiğinden emin olunmalıdır. Açısal temaslı yapının ters yönde takılması, ürünün beklenen yük kapasitesini sağlayamamasına yol açabilir.
Montaj işleminin temel adımlarını öğrenmek için Dana Gözü Rulman Montajı Nasıl Yapılır? rehberimize göz atabilirsiniz.
Yarım Dana Gözü Rulmanlarda Yaygın Arızalar
Yanlış ürün seçimi, yük yönünün hatalı belirlenmesi, yetersiz yağlama, kirlenme veya montaj hataları yarım dana gözü rulmanların erken aşınmasına neden olabilir.
Boşluk Oluşması
İç ve dış bilezik arasındaki kayma yüzeyinin aşınması, rulmanda çalışma boşluğunun artmasına neden olur. Bu durum bağlantı noktasında vuruntu, titreşim ve hassasiyet kaybı şeklinde kendini gösterebilir.
Boşluk nedenleri ve çözüm yöntemleri için Mafsallı Rulman Boşluk Yaptı rehberimizi inceleyebilirsiniz.
Ses ve Gıcırdama
Bakım gerektiren modellerde yağlama eksikliği; gıcırdama, sürtünme veya metalik seslere yol açabilir. Tıkırtı ve vuruntu ise genellikle ilerlemiş boşluk veya bağlantı elemanlarındaki aşınmayla ilişkilidir.
Detaylı arıza kontrolü için Dana Gözü Rulman Ses Yapıyor içeriğimizi okuyabilirsiniz.
PTFE Astar Aşınması
Bakım gerektirmeyen modellerde aşırı yük, yüksek sıcaklık, kirlenme veya yanlış montaj PTFE astarın beklenenden önce aşınmasına neden olabilir. Astar kaybı ilerlediğinde boşluk artar ve metal yüzeyler birbirine temas etmeye başlayabilir.
Korozyon ve Kirlenme
Nem, su, kimyasal maddeler ve aşındırıcı parçacıklar kayma yüzeyine ulaştığında yüzey pürüzlenmesi ve erken aşınma oluşabilir. Zorlu çalışma ortamlarında uygun sızdırmazlık ve korozyon koruması bulunan ürünler değerlendirilmelidir.
Aşınma türleri hakkında kapsamlı bilgi için Dana Gözü Rulman Aşınması yazımızı inceleyebilirsiniz.
Yarım Dana Gözü Rulman Ne Zaman Değiştirilmelidir?
Aşağıdaki belirtilerden biri veya birkaçı görüldüğünde rulman kontrol edilmeli ve çalışma toleransları aşılmışsa değiştirilmelidir:

Elle hissedilebilen aşırı boşluk
Vuruntu veya tıkırtı sesi
Hareket sırasında takılma
PTFE astarın aşınması
İç veya dış bilezikte çatlak
Çalışma yüzeyinde pas ve çukurlaşma
Yük altında konum kaybı
Rulmanın yuvasında dönmesi
Normalden yüksek çalışma sıcaklığı

Genel arıza nedenlerini incelemek için Spherical Plain Bearing Failure rehberimizden yararlanabilirsiniz.
Yarım Dana Gözü Rulman mı, Radyal Dana Gözü Rulman mı?
Ürün seçimi uygulamadaki yük yönüne göre yapılmalıdır. Yükün büyük bölümü mil eksenine dik yönde oluşuyorsa GE veya GEG gibi radyal mafsallı rulmanlar uygun olabilir. Radyal yükün yanında belirgin bir eksenel yük de bulunuyorsa GAC veya GACZ tipi yarım dana gözü rulmanlar değerlendirilmelidir.
Bununla birlikte aynı iç çapa sahip iki farklı rulman aynı yük kapasitesini veya çalışma özelliğini sunmayabilir. Ölçülerin yanı sıra yük değeri, temas yüzeyi, hareket açısı ve üretici teknik verileri de karşılaştırılmalıdır.
Yarım Dana Gözü Rulmanlarda Yük Kapasitesi
Yük kapasitesi değerlendirilirken yalnızca katalogda belirtilen tek bir değere bakmak yeterli değildir. Statik yük, dinamik yük, eksenel kuvvet, radyal kuvvet, salınım açısı, hareket sıklığı ve darbe katsayısı birlikte ele alınmalıdır.
Üreticilerin yük kapasitesi tanımları ve hesaplama yöntemleri farklı olabileceğinden, farklı markaların katalog değerleri doğrudan karşılaştırılmamalıdır. Uygulamanın çalışma şartları üreticinin teknik verileriyle birlikte değerlendirilmelidir.
Temel hesaplama kriterleri için Dana Gözü Rulmanlarda Yük Kapasitesi Nasıl Hesaplanır? rehberimizi inceleyebilirsiniz.
Sık Sorulan Sorular
Yarım dana gözü rulman ne demektir?
Yarım dana gözü rulman, piyasada GAC ve GACZ tipi açısal temaslı mafsallı rulmanlar için kullanılan yaygın bir ürün adıdır. Teknik kaynaklarda angular contact spherical plain bearing olarak adlandırılır.
Yarım dana gözü rulman hangi yükleri taşır?
Radyal yüklerle birlikte belirli bir yönden gelen eksenel yükleri taşıyabilir. Taşınabilecek yük miktarı rulmanın ölçüsüne, temas yüzeyine ve üreticinin teknik değerlerine bağlıdır.
GAC ile GACZ arasındaki fark nedir?
Temel fark genellikle kayma yüzeyi, malzeme kombinasyonu veya bakım gereksinimidir. Ancak ek kodların anlamı üreticiye göre değişebileceğinden ilgili ürün kataloğu kontrol edilmelidir.
Yarım dana gözü rulman iki yönde eksenel yük taşır mı?
Tek bir açısal temaslı rulman çoğunlukla bir yöndeki eksenel yük için kullanılır. İki yönlü eksenel yük bulunan sistemlerde karşılıklı rulman düzeni gerekebilir.
Yarım dana gözü rulman yağlanır mı?
Çelik-çelik temas yüzeyine sahip bakım gerektiren modeller düzenli yağlama ister. PTFE veya kompozit astarlı bakım gerektirmeyen modeller ise normal şartlarda harici yağlama gerektirmez.
GAC rulman yerine GE rulman kullanılabilir mi?
Her zaman kullanılamaz. GE serisi ağırlıklı olarak radyal yükler için, GAC serisi ise radyal ve tek yönlü eksenel yüklerin birlikte bulunduğu uygulamalar için değerlendirilir.
Makparsan Yarım Dana Gözü Rulman Çözümleri
Makparsan; GAC ve GACZ serisi yarım dana gözü rulmanları farklı çap, genişlik ve malzeme seçenekleriyle sunar. Hidrolik silindirler, iş makineleri, vinçler, tarım makineleri ve ağır sanayi uygulamaları için ürün kodunu, ölçüleri ve çalışma şartlarını ileterek teknik destek alabilirsiniz.
Diğer radyal ve açısal mafsallı rulman çeşitlerini incelemek için Dana Gözü Rulmanları kategorimizi; rod end ve bağlantı mafsallarıyla birlikte tüm ürün gruplarını görmek için Dana Gözü Rulman ve Mafsallar üst kategorimizi ziyaret edebilirsiniz.
